Revit中如何創建彎曲軸網。生活中，有很多圓筒樣式的建筑，他們的外壁是彎曲的。所以，當我們用Revit創建這類模型時，軸網就要畫彎曲的，那么，Revit中如何畫彎曲的軸網呢？下面請看步驟。

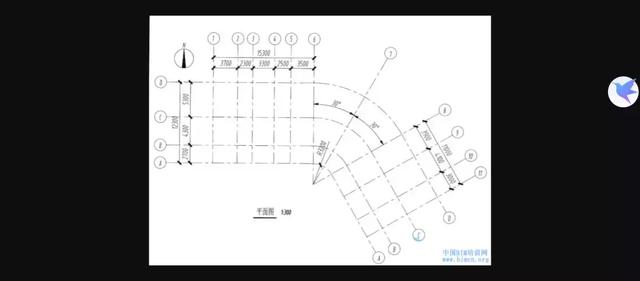

例如如下軸網，應如何繪制？
打開【Revit2016】，新建項目選取建筑樣板，如下圖：
點開標高1進行繪制，用參照平面進行輔助定位中間的角度，再定位左側平行軸網的位置。如下圖：
確定好位置后，點擊“多段”工具進行繪制，如下圖：
利用拾取線功能完成橫向軸網的繪制，如下圖：
沿著右方斜著的輔助線繪制右半部分軸網，后用拾取線功能完成右半部分總體繪制，如下圖：
左半部分以同樣的方法進行繪制，如下圖：
繪制彎曲中間的標高，后簡單修飾一下軸網即可，如下圖
