在平面視圖顯示管線時，時常會需要顯示管線上下空間遮擋關系

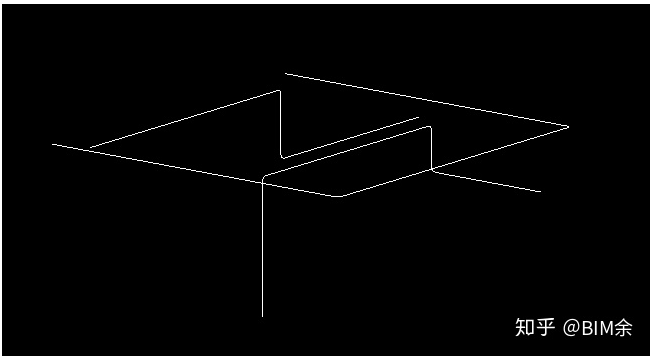

三維視圖顯示:

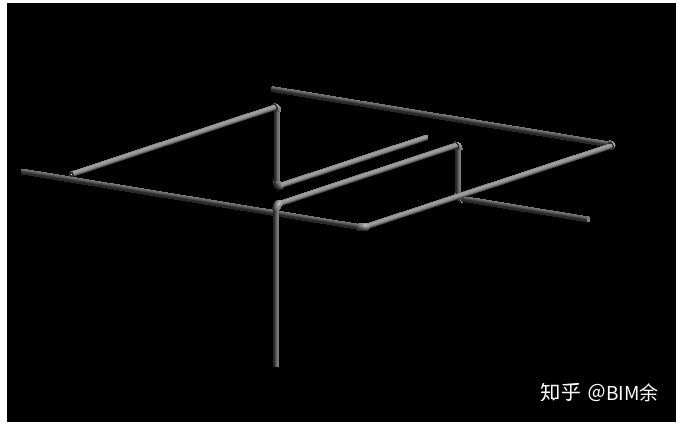

調整視覺樣式，顯示其實體模型

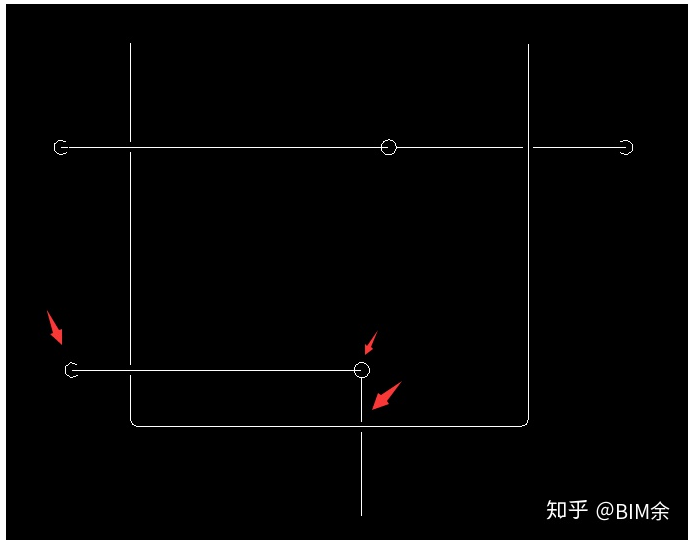

顯示平面表達
設置“遮擋關系”的簡要步驟及“線樣式和該間隙寬度指定參數的定義”如下：

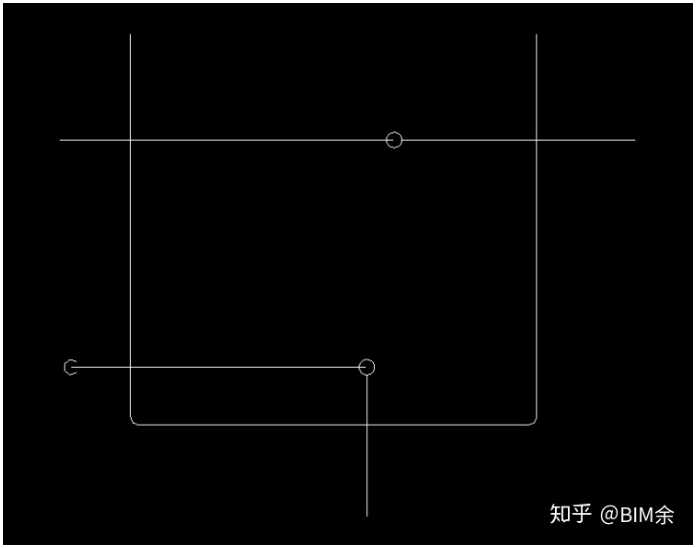

1.在平面圖中，調整視覺樣式，將模型以線樣式顯示

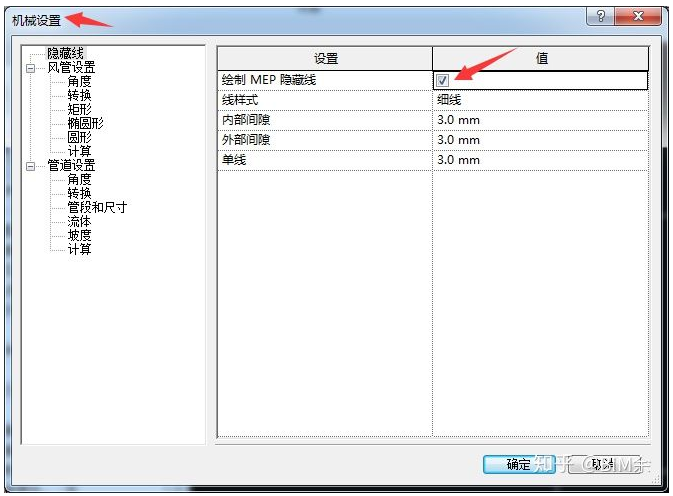

2.在機械設置中勾選繪制MEP隱藏線

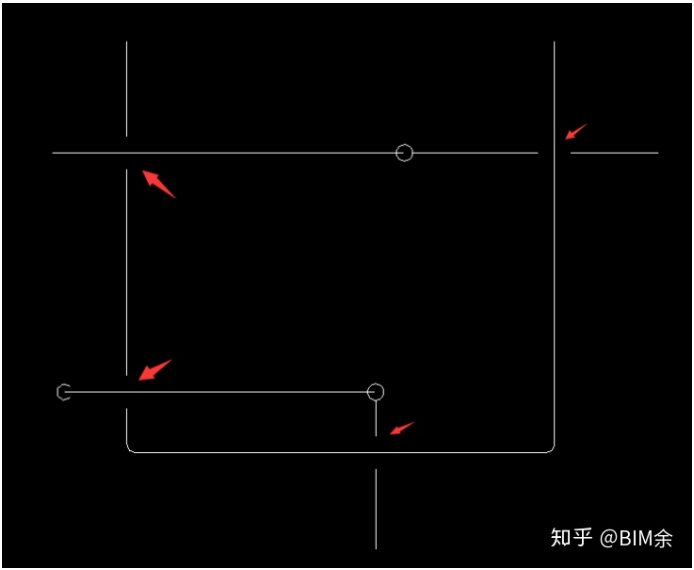

單擊確定后，視圖顯示如下

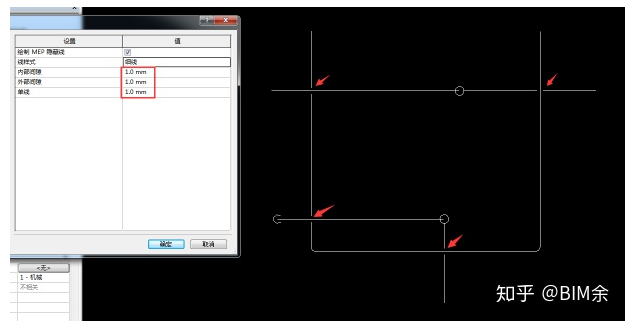

3.調整隱藏對象的尺寸，達到所需結果
關于線樣式和該間隙寬度指定參數的定義：
繪制MEP隱藏線：選中該選項時，會使用為隱藏線指定的線樣式和間隙繪制風管或管道。
線樣式：確定隱藏分段的線在分段交叉處顯示的方式。
內部間隙：指定交叉段內顯示的線的間隙。如果選擇了“細線”，將不會顯示間隙。
外部間隙：指定在交叉段外部顯示的線的間隙。如果選擇了“細線”，將不會顯示間隙。
單線:指定在分段交叉位置處單隱藏線的間隙。
