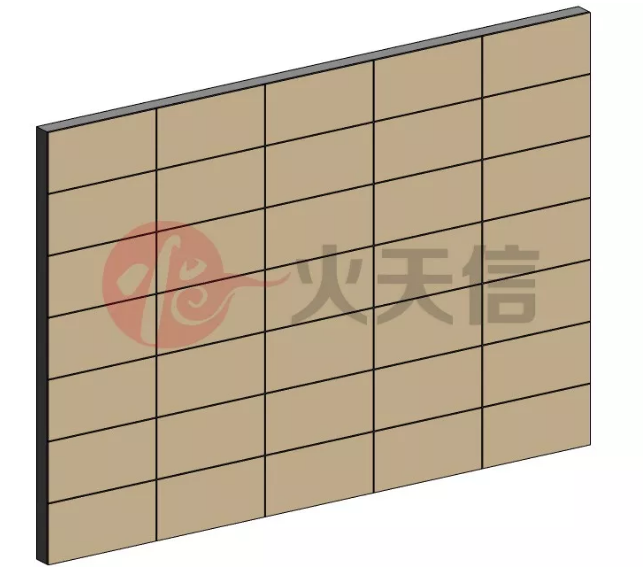

在Revit中創建墻面磚的方法有多種，今天我們來介紹基于Revit的零件功能創建墻面磚。如下圖：
創建方法如下如下：

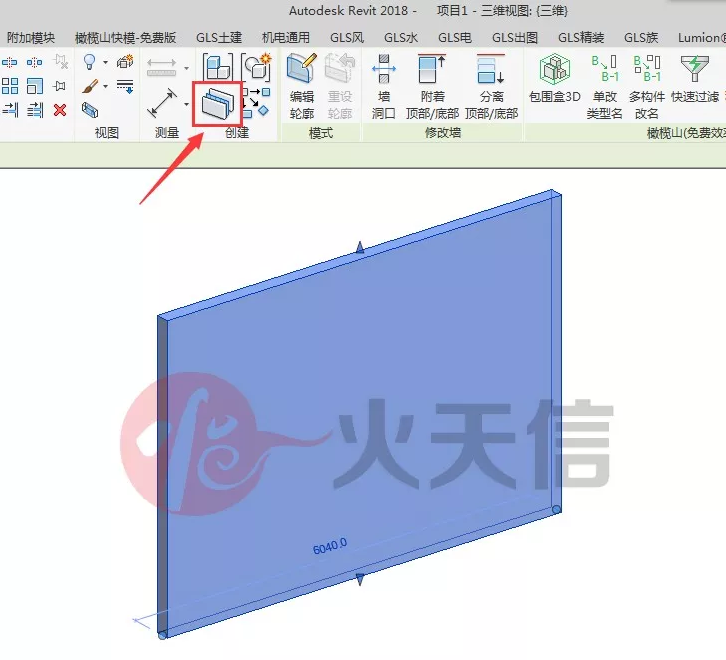

1、創建一面墻，選中墻體，單機創建零件工具；

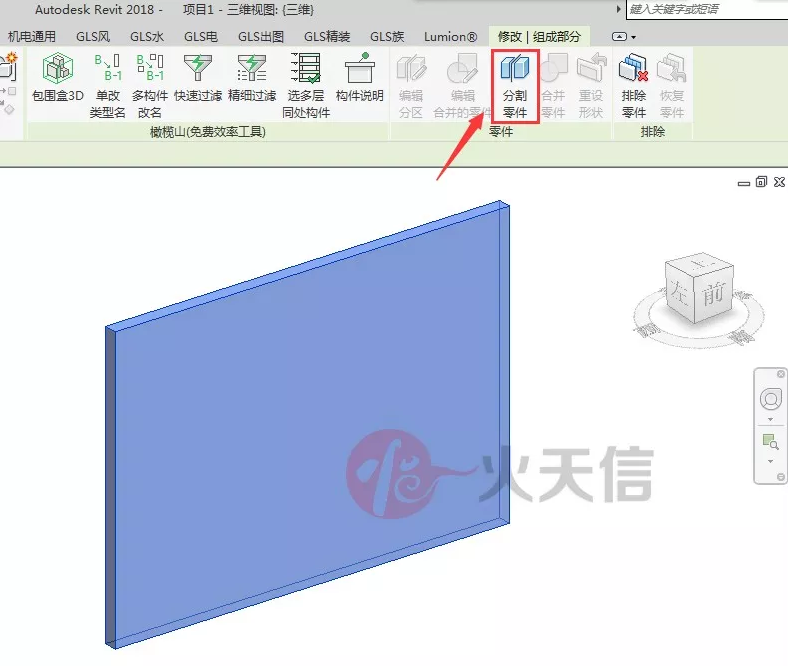

2、選中已創建的零件，選擇分割零件工具；

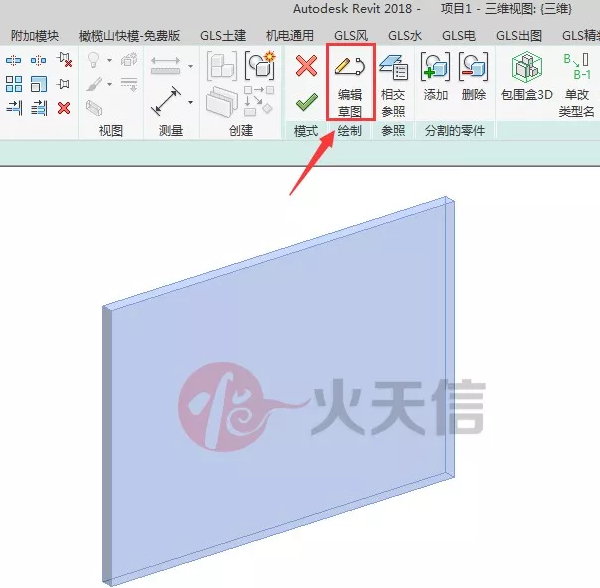

3、單機編輯草圖，對零件進行分割；

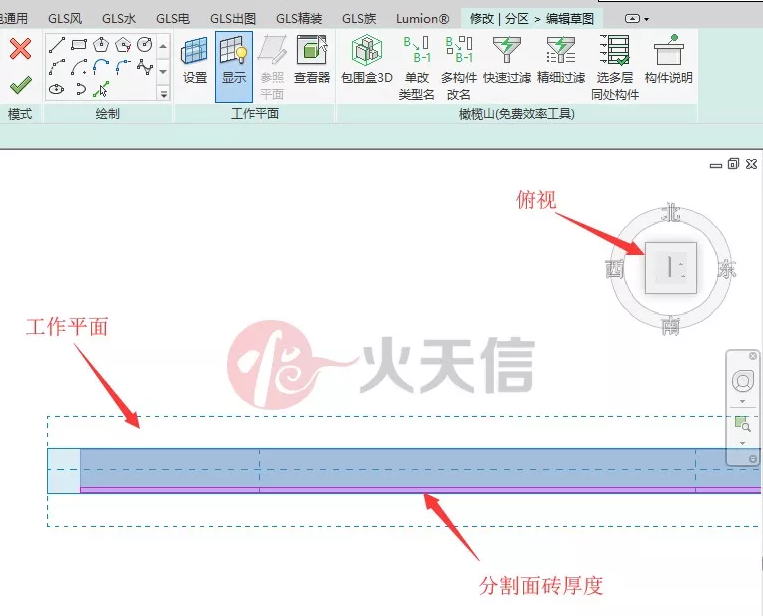

4、將操作工作平面設置于墻體的橫截面上，先對墻面磚的厚度進行分割，分割完成后打鉤完成編輯模式；

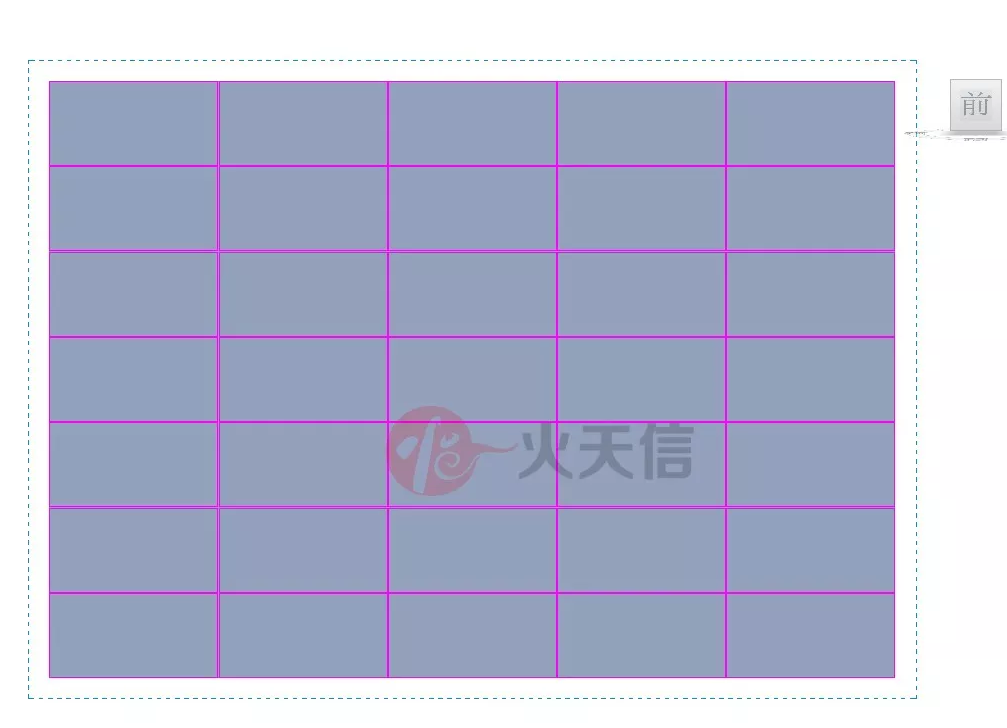

5、選中分割好的面磚厚度零件再進行零件分割，將操作工作平面設置于墻體面磚一側的立面上，對墻面磚進行分格（注意預留磚縫厚度），然后打鉤完成編輯模式；
6、面磚材質設置：

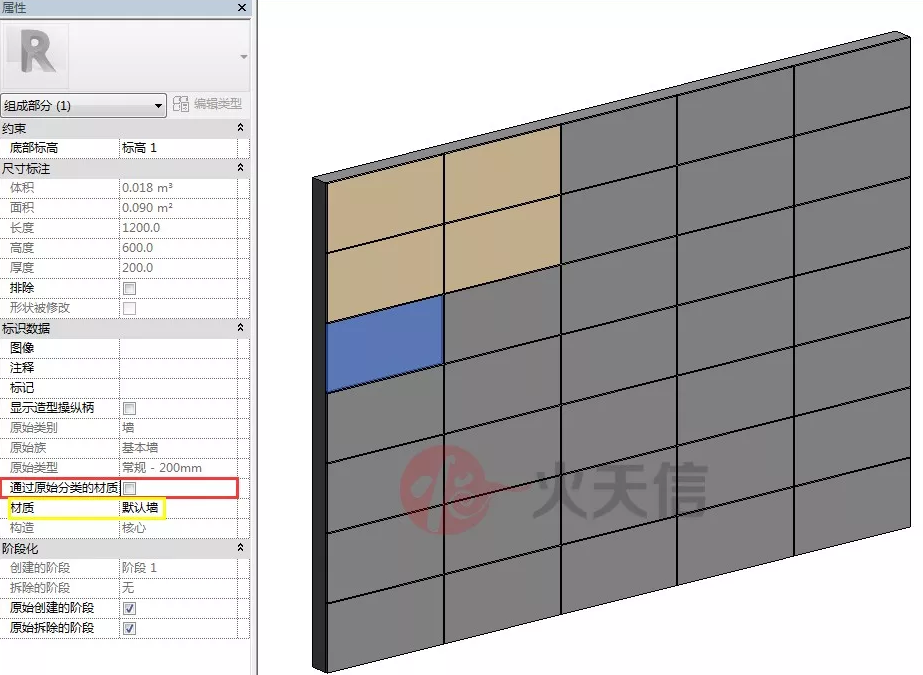

（1）選中墻面磚，將屬性欄中“通過原始分類的材質”后的“√”去掉；
（2）對面磚賦予材質。
