今天想通過一個族的制作案例給大家講清楚參變族和窗戶族的制作方法，很多情況下應用這種思路就可以完成絕大部分參變族和窗戶族的制作，因為~
萬物也就生生不息了，大家可以通過舉一反三~~
首先我們假設一下，有這樣一個要求：
1.推拉窗
2.部分參數可參變
這個信息里面即會包含可變參數，也包含了常規窗戶族的技巧，我們來看操作。
首先我們新建族，選擇公制窗
我們可以看到默認打開的界面

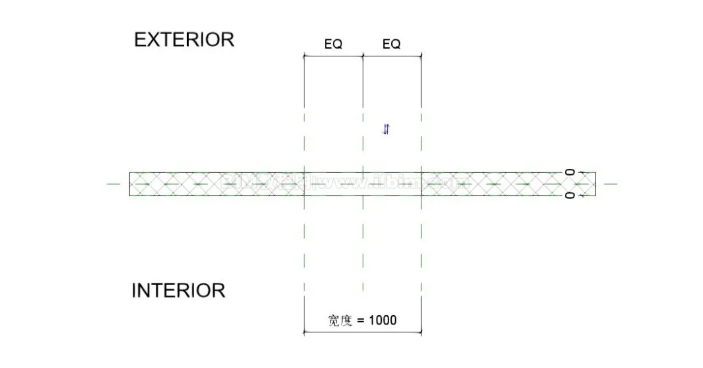

圖中顯示，參數中寬度參數已經給定。EXTERIOR表示室外面，INTERIOR表示室內面，這個是和項目瀏覽器中的立面中的組成是一致的，我們再來看下立面。

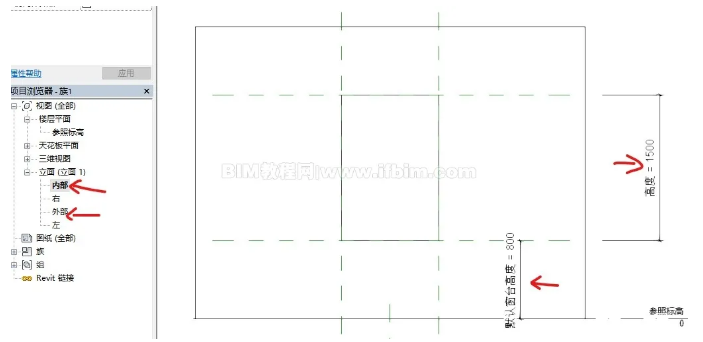

項目瀏覽器中有內部和外部之分，和我們上一個平面圖上的信息都是對應的，再看右側有默認窗臺高度和窗戶高度這兩個參數，結合上面的平面圖，我們已經有個窗戶的絕大部分信息參數-寬、高、窗臺高。后面需要的信息我們自己加就可以了。我們把視覺樣式改成著色模式或者真實模式就可以看到窗戶洞口了，接下來的工作就是圍繞著窗戶洞口來制作窗戶模型。

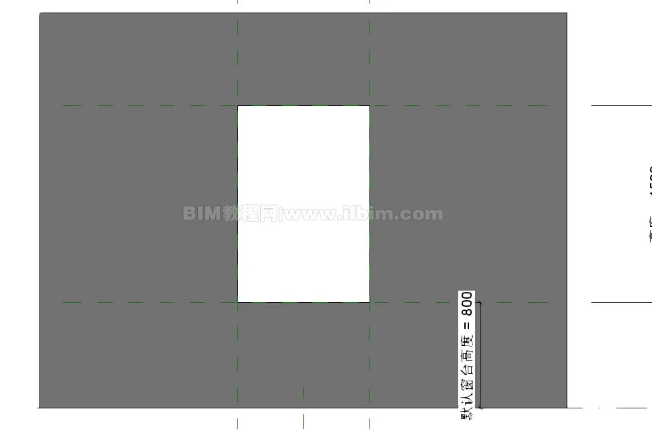

窗戶洞口

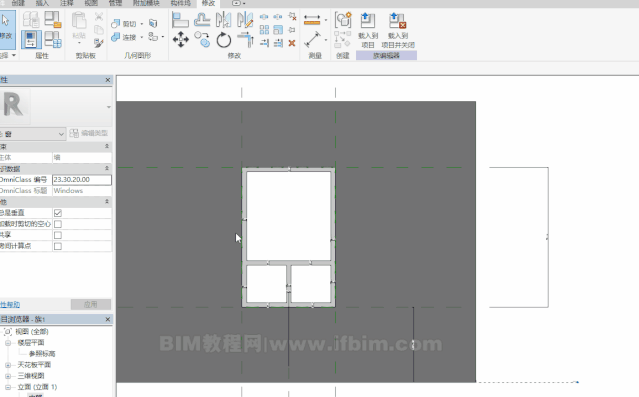

我們先來繪制出窗框的輪廓

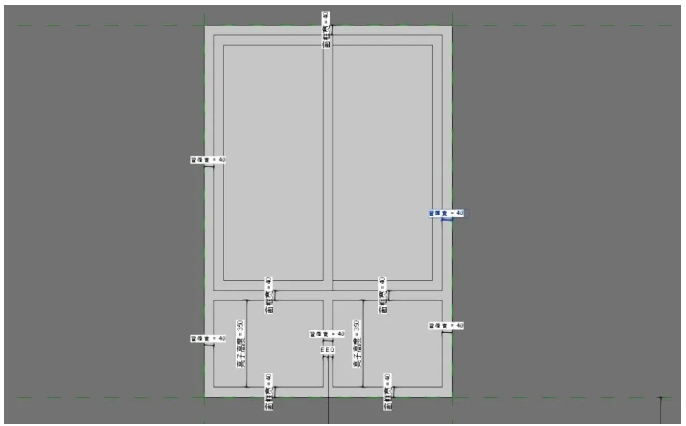

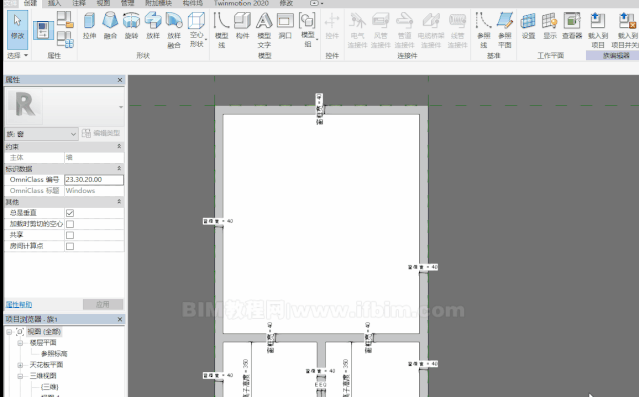

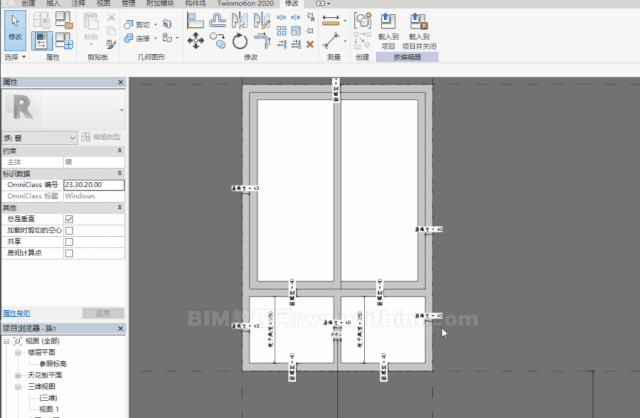

給窗框標尺寸，給參數。可以在草圖的時候標，可以在在繪制好之后標。這里我們用到了隔離的快捷鍵【HI】
我們在切換到平面上調整窗框的寬度

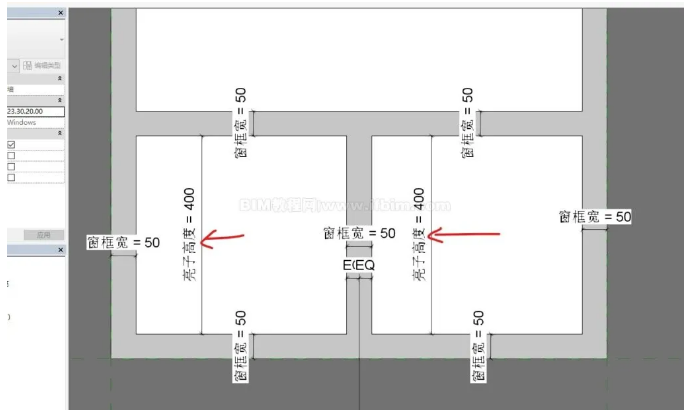

接下來繪制窗扇，剛才給下部亮子忘了給參數，我們這里給亮子也給一個高度參數。
推拉窗在結構上是有一部分重疊的部分，也就是兩個窗扇是錯位安裝的，在模型中其實可以不用體現的，但是我們為了加強大家對族的理解，在這次繪制的時候會繪制的比較精細一點。
接下來我們切換到左視圖或者右視圖，在左視圖或者右視圖上調整他們的位置關系。
再以同樣的方法創建另外一側的窗扇
我們再創建玻璃
創建窗扇玻璃
用同樣的方法創建另外一扇的玻璃
我們這里先給玻璃和窗框給材質，之前寫過Revit新建純色材質，大家可以參考做一個窗框的材質。我這里創建了一個塑料白供使用。

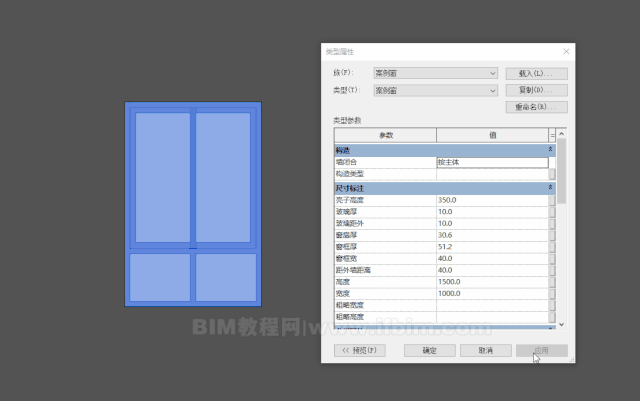

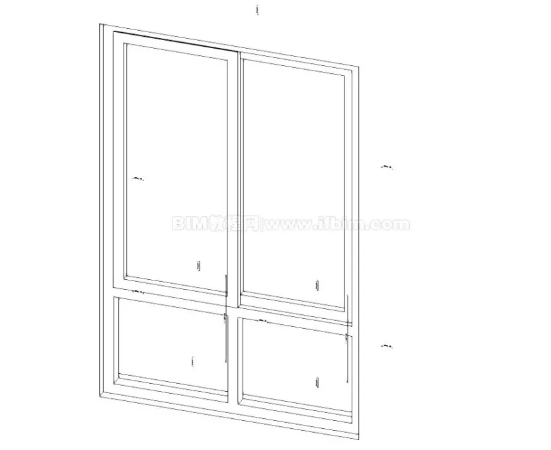

現在這個窗族就創建完成了，我們需要載入到項目中測試一下問題。
