在Revit中，有時做室內精裝或者出一個房間的效果圖時，經常發現一個墻面上有幾種磚面或者幾種不同材質的面磚，在Revit中怎么做呢？下面進行簡單講解。

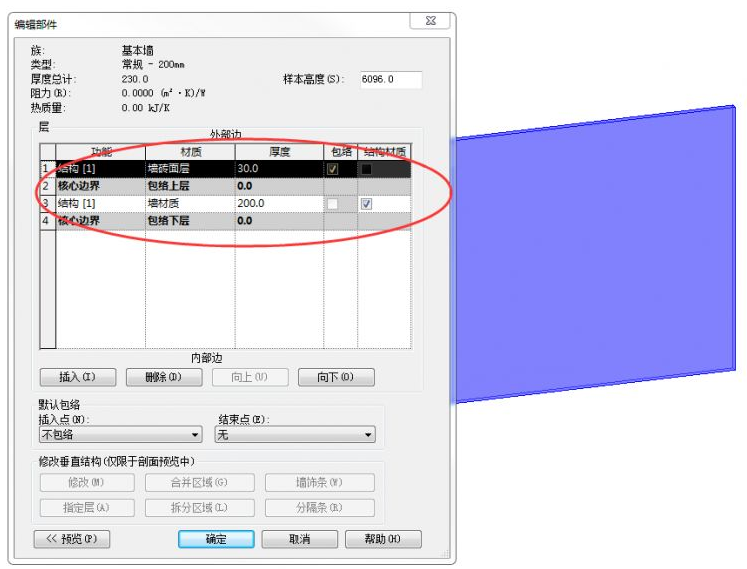

01、新建一面墻，給個飾面層（用于分分割面層用），如圖所示。
02、選擇墻體，點擊創建零件選項，如圖所示。
03、選擇面層，然后分割零件，如圖所示。

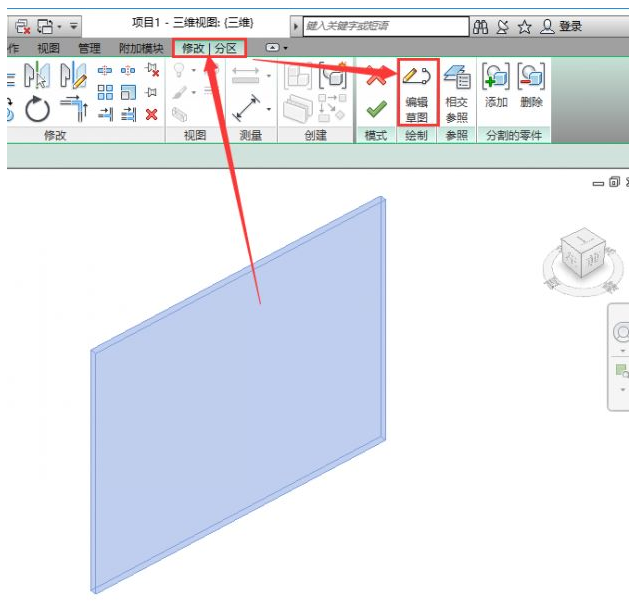

04、編輯草圖，可根據實際情況繪制需要的形狀，如圖所示。

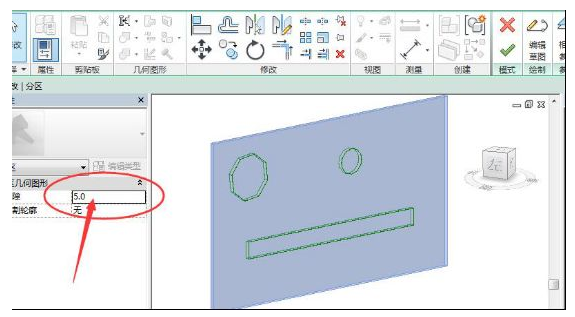

05、如圖所示中圈出部分是對間隙參數的值，可根據項目情況調整。

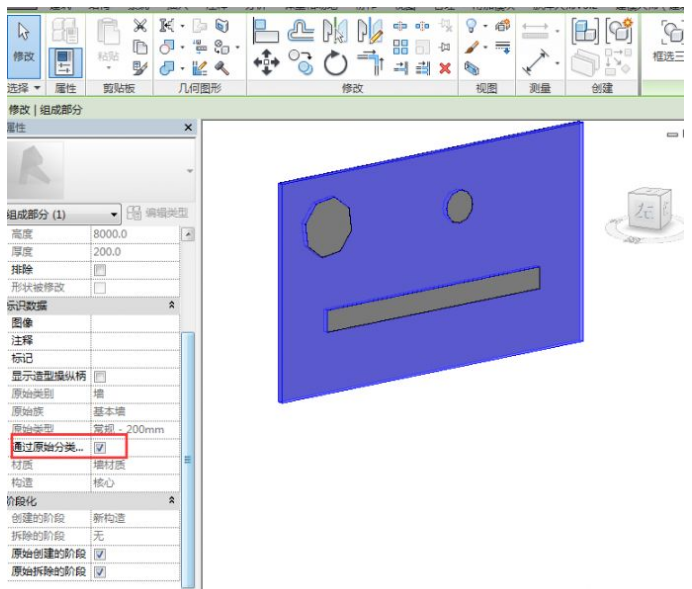

06、選擇飾面層，把通過原始分類的材質取消勾選，如圖所示，然后可以給每個飾面做不同材質填充了。

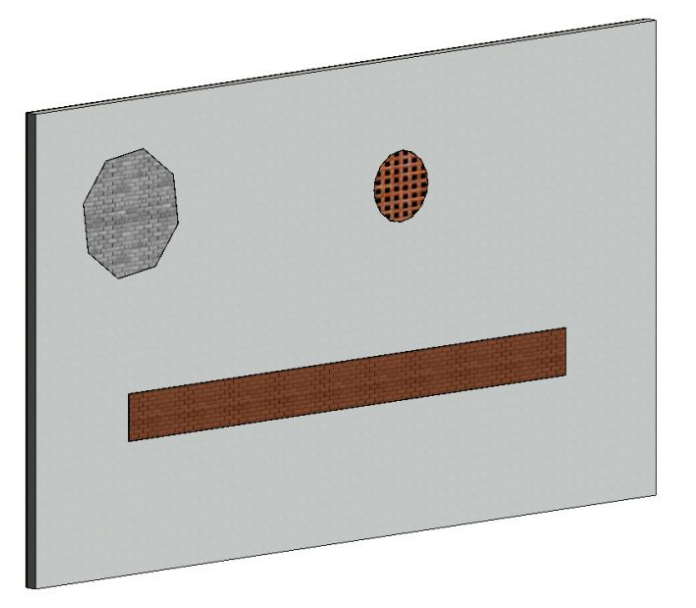

07、最后可以根據需要，給每個區域上不同材質了。
意義：通過學習上述文章，了解到通過創建零件的方式，可以賦予同一構件不同的材質。在實際工程中適用于創建裝飾地磚，裝飾墻面，合理運用。
