Dynamo設計的初衷是向Revit提供可視化編程的功能，幫助用戶更快更便捷地創建和利用模型，所以Dynamo的節點庫中專門有一個Revit操作節點的分區，那么里面就包含了一系列用于選擇、創建、編輯、查詢Revit圖元的節點。今天就聊一聊與獲取Revit圖元相關的操作節點。
一、Revit中的模型層次

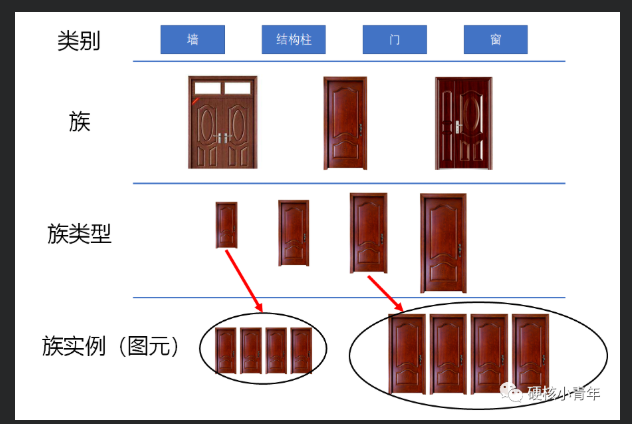

首先在學習Revit相關節點之前，我們需要對Revit模型結構有個系統的了解。那么Revit模型有四個層次，分別為類別、族、族類型和族實例。我這邊繪制了一個簡圖來幫助大家去理解不同層次的內容，那么類別就是模型的最高層級啦，它可以是墻、結構柱、門、窗等等，我就不一一列舉了啊。
那么類別的下一級就是族，我們以門為例，假如類別是門的話，那么族就可以是雙開門、單開門以及子母門等等，它是對類別的種類進行劃分。
接著是族類型，那么以單開門為例，它就可以是1?1米的單開門、2?2米的單開門、3?3米的單開門等等，那么它是根據尺寸、規格等參數進行的分組。
最后是族實例，它就是我們看到的Revit圖元，每個族類型可以有很多個族實例，比如說一棟樓里面有4個1?1米的單開門和4個3?3米的單開門，這些都是一個一個的族實例。
二、圖元的拾取
了解了Revit軟件的模型結構之后呢，我們接下來進入節點的講解，根據模型結構的不同，可以分為不同的獲取方式。
1、按類別獲取

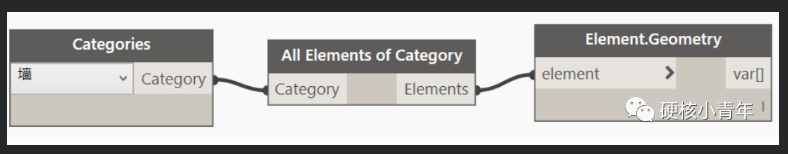

我們找到Categories這個節點，比如我們想獲取Revit中所有的墻，那么我們就通過下拉框找到墻類別，然后通過AllElementsofCategory這個節點找到所有的墻圖元，這些圖元獲取到之后我們需要使用Element.Geometry節點將他們轉化成可以在Dynamo中顯示的幾何形體并對其進行操作。
2、按族獲取

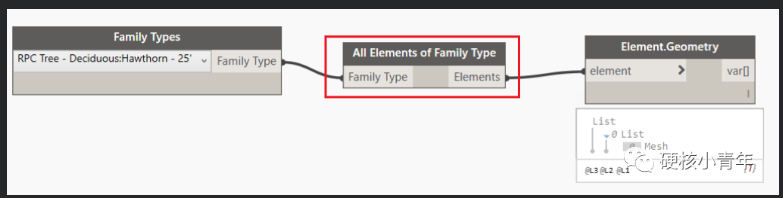

接著是通過族來獲取圖元，我們調出FamilyTypes節點，比如我們想找到關于某個特定族的所有圖元，那么需要在節點中選擇到這個族，然后使用AllElementsofFamilyType來獲取結果，最后同樣利用Element.Geometry節點得到幾何形體。
3、按族類型獲取

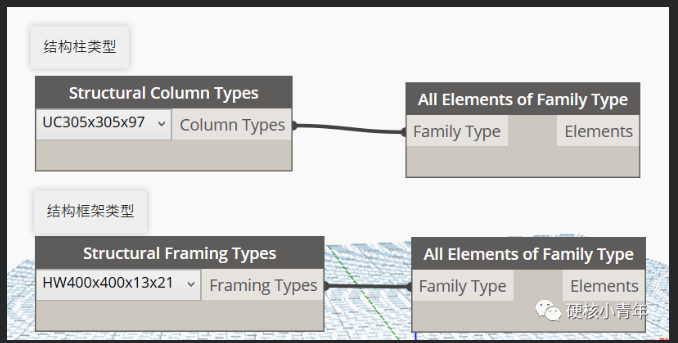

通過族類型來獲取Revit的圖元時，我們首先需要確認所要查找的圖元的類別，比如以結構柱為例，要獲取結構柱的某個族類型的所有圖元，那就需要StructuralColumnTypes這個節點，在他的下拉框中選擇對應的族類型。然后仍然是使用AllElementsofFamilyType節點來獲取相應的圖元。
4、按族實例獲取

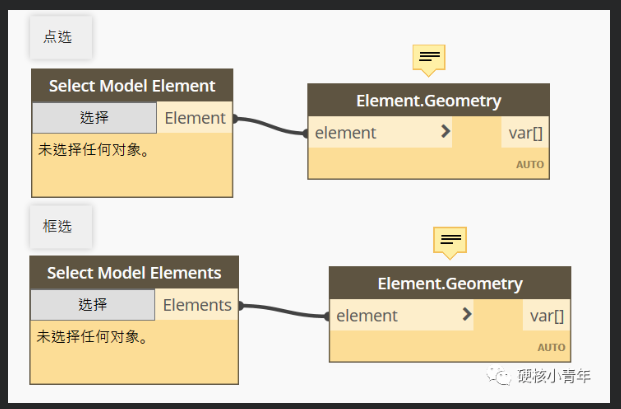

最后是直接在Revit模型界面中點選或框選族實例來完成模型獲取，這種方法就簡單粗暴了，優點很明顯，可以選擇到特定的、多種類型的實例。
