    這一期我們的內容是將Revit模型帶材質導入到Unity3D軟件，此類方法屬于不需要任何付費插件的免費的方法，目前已有的方法中都是需要付費的插件，這有一定的限制。

    先介紹一下unity：

    Unity3D是由UnityTechnologies開發的一個讓玩家輕松創建諸如三維視頻游戲、建筑可視化、實時三維動畫等類型互動內容的多平臺的綜合型游戲開發工具，是一個全面整合的專業游戲引擎。Unity類似于Director,Blendergameengine,Virtools或TorqueGameBuilder等利用交互的圖型化開發環境為首要方式的軟件。其編輯器可運行在Windows、Linux(目前僅支持Ubuntu和Centos發行版)、MacOSX下，可發布游戲至Windows、Mac、Wii、iPhone、WebGL（需要HTML5）、Windowsphone8和Android平臺。也可以利用Unitywebplayer插件發布網頁游戲，支持Mac和Windows的網頁瀏覽。它的網頁播放器也被Mac所支持。——來自百度百科

    換句話說，我們如果可以將BIM模型導入到Unity3D，再加以開發，可以實現以上應用。但是Revit模型以fbx格式導出到Unity3D主要有兩個問題，第一是沒有材質，第二是目前市場上有插件可以實現有材質導出，但是一般都是收費的，限制了BIM到Unity3D的導出。本期就用一個軟件流程的方法，來解決這個問題。

    準備材料：Revit2016，Naviswork2016，Unity3D2017（軟件領取見文末）

    步驟一：Revit導出NWC模型

    （1）打開Revit2016軟件，打開一個模型，這里用的是Revit2016自帶的案例模型。

    （2）導入NWC文件，這里在安裝好Revit過后，再安裝Naviswork才會出現這個導出，保存下來nwc文件。

    步驟二：Naviswork軟件導出fbx模型

    （1）打開NavisworksManage2016軟件，將上一步導出的nwc文件在Naviswork軟件中打開，打開的方式很多，可以按照常規打開文件方法打開，可以直接拖進來。

    打開成功后如下圖

    （2）導出fbx文件

    這里需要把單位換成毫米，點擊確定后保存下來。

    步驟三：加載到Unity3D

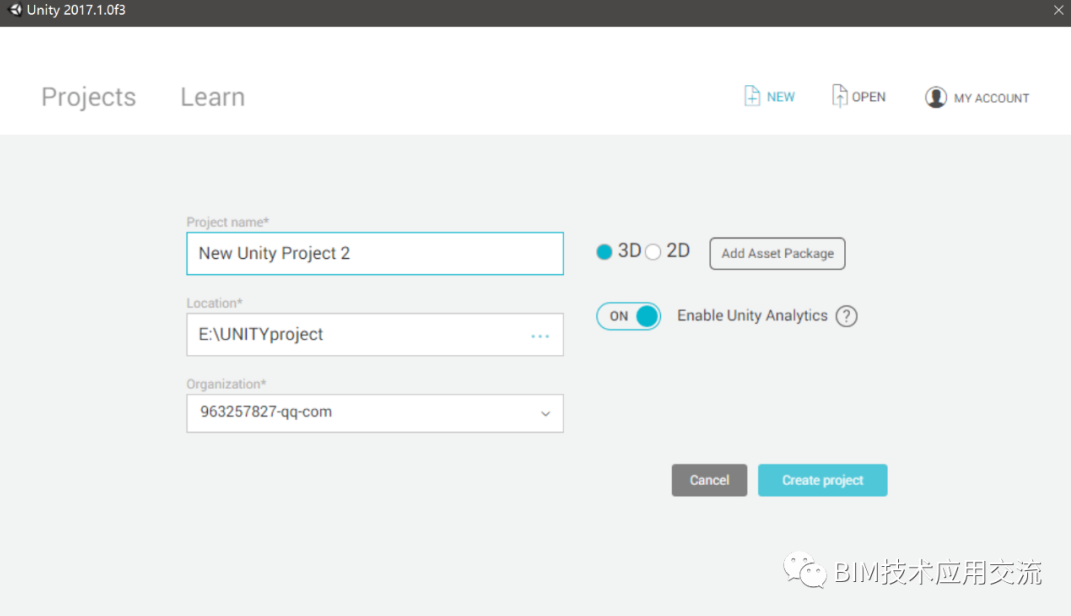

    （1）打開Unity3D，新建一個項目，點擊project。

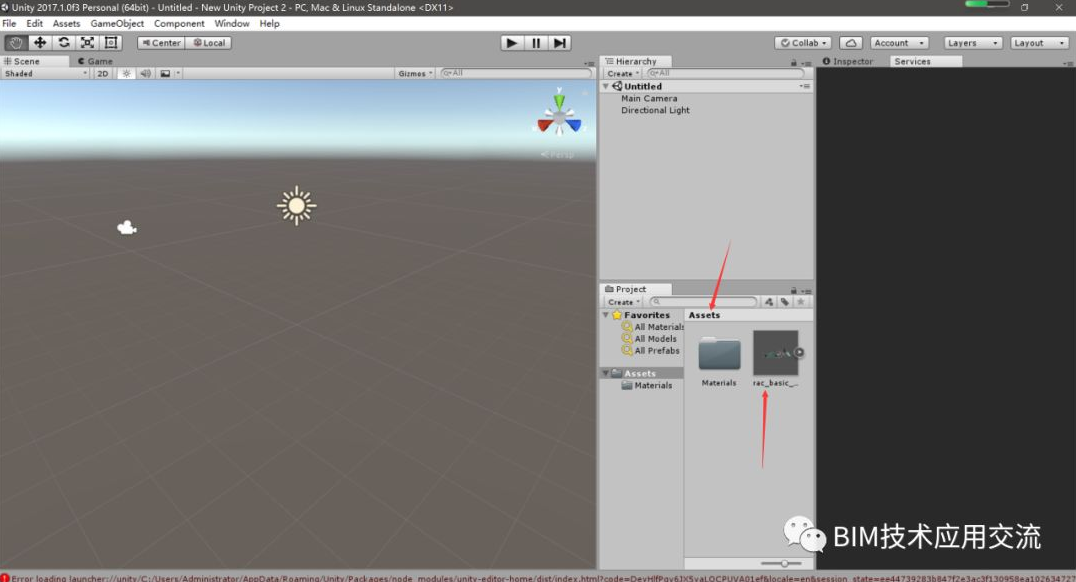

    （2）加載fbx模型到Unity3D，直接拖進來。

    （3）把模型拖入界面

    有點小，看不見，我們調整一下參數，position-位置，rotation-旋轉，scale-放大倍數，調整完成后如下圖。

    最后效果就是帶材質的Unity3D模型了，左下角還可以選擇樹。

    總結

    Revit自身其實就可以導出fbx文件，但是是不帶材質的，如下圖。

    但是從Naviswork導出的fbx模型，是有材質的，如下圖。

    本期使用的軟件是Revit2016和Naviswork2016，其他對應版本也可以實現同樣的結果。

    通過本期方法，我們可以同時克服窮和技術兩個問題。
