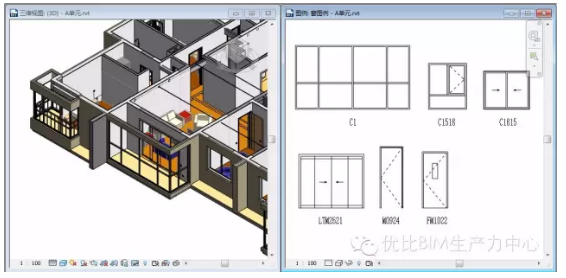

在建筑施工圖中，常常需要對門窗等構件繪制圖例（圖317）。
圖317：門窗圖例
Revit可以通過圖例功能方便快捷地繪制出來，具體方法如下：
選擇功能區：“視圖>圖例”，在彈出的“新圖例視圖”窗口，輸入視圖名稱和比例，創建圖例視圖，此時圖例視圖會打開，并添加到項目瀏覽器列表中；
選擇功能區：“注釋>構件>圖例構件”；

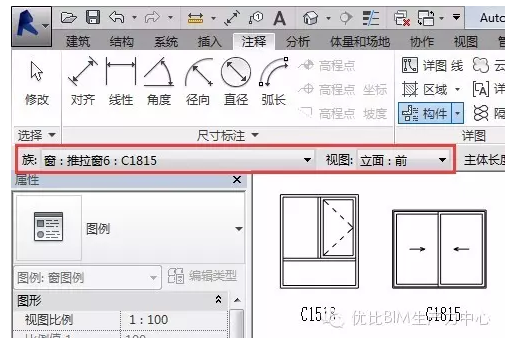

在選項欄上的“族”，選擇要創建圖例的族，例如：窗。選擇一個合適的視圖，對于窗，當然是選擇“立面：前”視圖（圖318）；
圖318：圖例選項欄
選擇功能區：“注釋>文字”，輸入圖例文字注釋，目前Revit的版本還不能自動標注窗族的類型名稱，所以這部分工作還需手工進行。

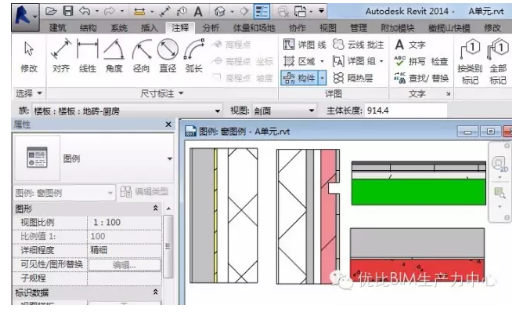

Revit的圖例功能除了繪制門窗圖例外，還可以對墻體、樓板等進行構造圖例的創建（圖319）。
圖319：墻體、樓板圖例
