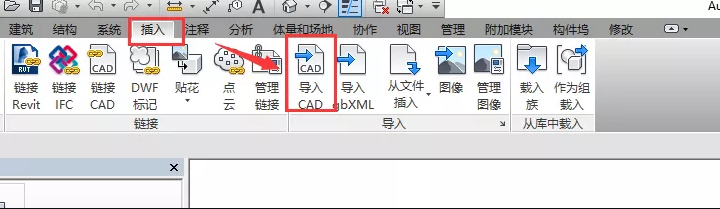

1、點擊插入-導入CAD。

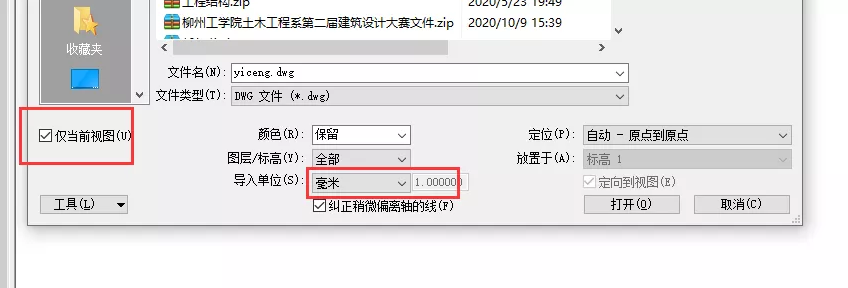

2.當插入CAD時，勾選“僅當前視圖”，并設置導入單位為“毫米”。

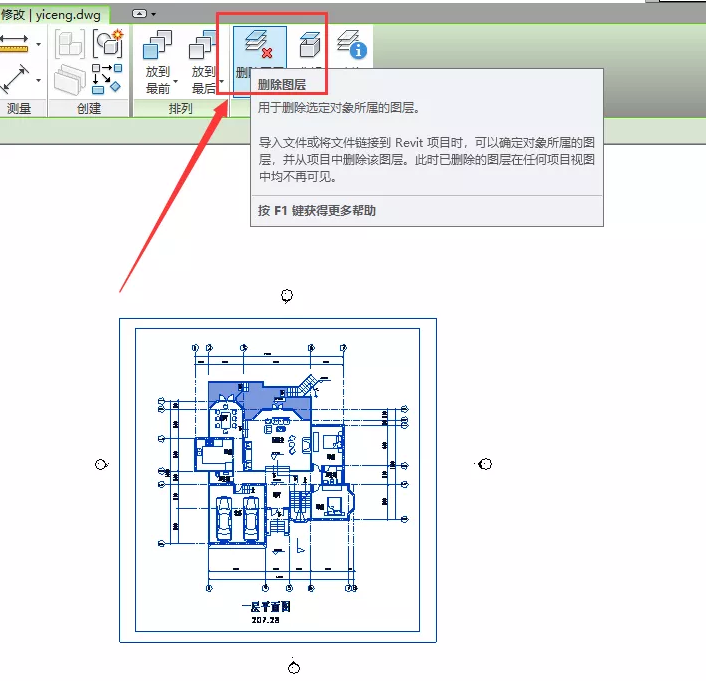

3.選中Revit中導入的CAD圖形，點擊刪除圖層，刪掉不需要的圖層。

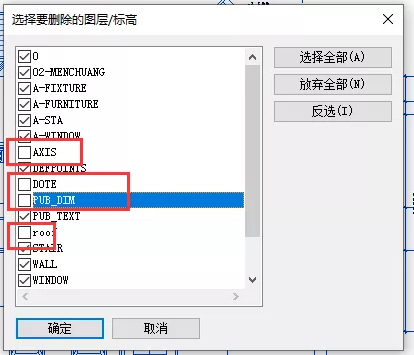

4.在彈出的對話框中，分解或者刪除不需要的圖層。點擊“選擇全部”，取消以下四個的勾選。

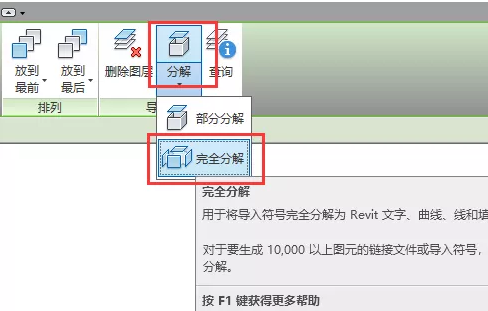

5.選中軸網和尺寸標注的所有圖層，點擊分解中的全部分解，就可以完成快速建立帶標注軸網。
