場地在Revit三維視圖中看到的都是以面的形式存在，但在剖面和立面視圖時卻可以顯示地表厚度，并可以控制剖面顯示樣式。
以優比服務的合肥規劃展覽館項目（如圖216）為例，當我們用功能區“視圖>剖面”命令創建一個剖面，可得到圖217所示視圖。
圖216優比服務項目-合肥規劃展覽館

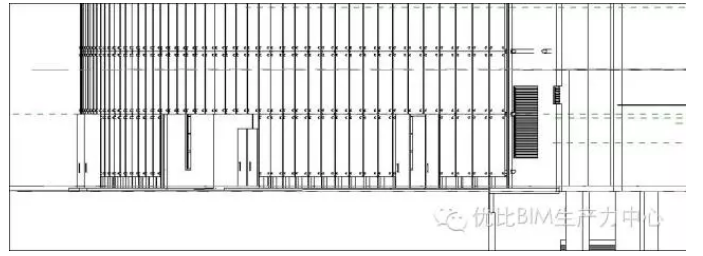

圖217剖面視圖
但在該視圖中并未顯示出施工圖常用的室外場地的填充，這時，可以點擊功能區“體量和場地”下的“場地建模”面板旁的小箭頭，在彈出的如圖218所示的對話框中，設置想要的剖面填充樣式。注意此處的剖面填充樣式也就是所選材質的“截面填充圖案”。
圖218場地設置窗口
設置好后，如圖219所示，剖面視圖上就可以顯示出室外場地的填充了。
圖219顯示場地填充
而且在著色模式下，填充圖案仍可顯示出來（如圖220）。
圖220著色模式下的場地填充
