Q:怎么知道視圖中隱藏了哪些對象？
在Revit視圖中隱藏對象分為兩種情況，一種是臨時隱藏，另一種是永久隱藏。

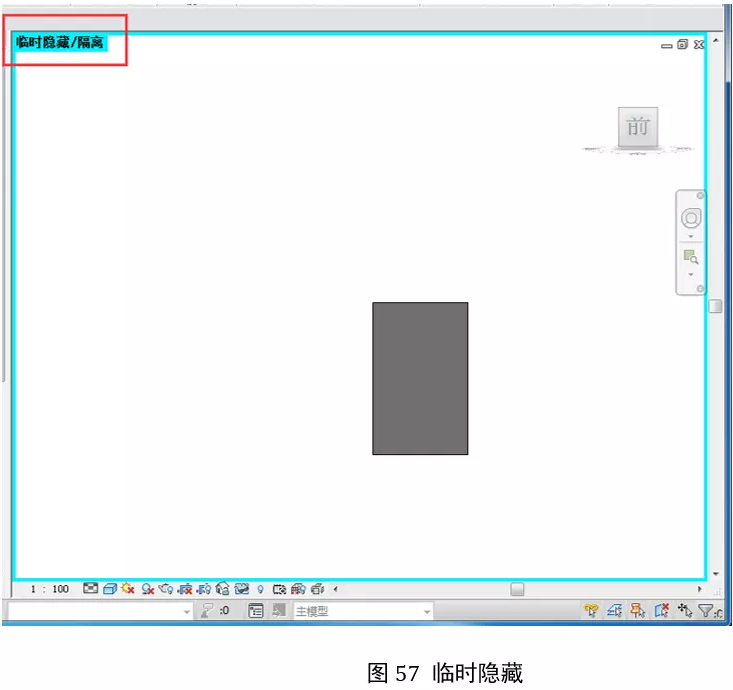

臨時隱藏了某些對象，在繪圖區域邊界會有一個藍色“臨時隱藏/隔離”的線框，如圖57所示。我們想要查看隱藏了那些對象，可以在繪圖區下方的視圖控制欄中點擊“顯示隱藏的圖元”圖標，繪圖區域邊界之前藍色的線框會變成紅色，臨時隱藏的對象就會以一種藍色的線框亮顯。如圖58所示。
在臨時隱藏狀態下，點擊視圖控制欄中“臨時隱藏/隔離>將隱藏/隔離應用到視圖”，即可永久隱藏。或是在當前視圖的“可見性”對話框中，取消勾選某個類別，或是選中某對象，在右鍵菜單中選擇“在視圖中隱藏”，都可在該視圖中永久隱藏該類別。
永久隱藏在繪圖區域邊界是不會有藍色“臨時隱藏/隔離”的線框的，想知道永久隱藏了哪些對象，可以在視圖控制欄中點擊“顯示隱藏的圖元”圖標，永久隱藏的對象就會以一種紅色的線框亮顯。如圖59所示。
若要取消隱藏，有兩種方法：
方法一：在顯示隱藏模式下，選中隱藏的對象，單擊“修改>取消隱藏圖元或取消隱藏類別。
方法二：在對象上單擊鼠標右鍵，然后單擊“取消在視圖中隱藏”。
