    連接件用來傳遞族和族主體之間的參數，連接件可以放置在實體面上或工作平面上。并將連接件參數關聯到族內定義的參數。

    容易搞錯的地方：

    連接件上的方向箭頭不是指示管道內流體流向，其表示管道或風管的拉伸方向，在放置連接件時，其默認方向指向面所在的實體的外部，如需修改默認方向，可選中該連接件，在圖元旁邊出現“翻轉”控件，單擊即可修改方向，一般不需要修改。

    注意指定主連接件，默認族內放置的第一個連接件為主連接件，也可重新指定主連接件，重新指定主連接件的方法：在族編輯器內選擇欲指定為主連接件的連接件，然后單擊“修改|連接件圖元”選項卡→“主連接件”面板→重新指定主連接件工具圖標”，將當前選擇的連接件重新指定為主連接件。

    關于主連接件的指定，在某些情況下，不管連接件的方向向內或向外，族都可正常工作，但是在REVIT檢測的時候?qū)o你出現碰撞信息。

    下圖中為一矩形風管連接件，其各連接件方向如圖1、2所示，載入到項目中也不會模型看起來也不會有任何不同（圖3）。

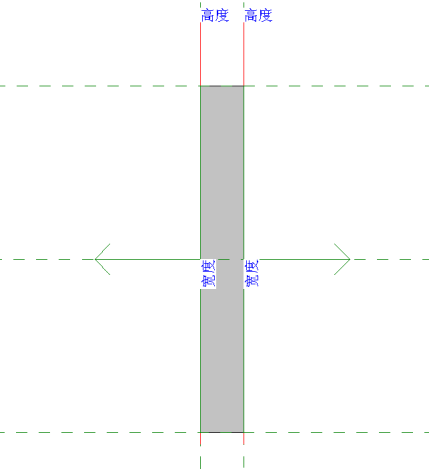

圖1

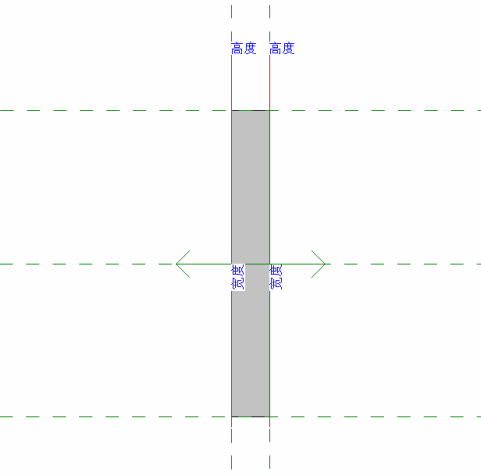

圖2

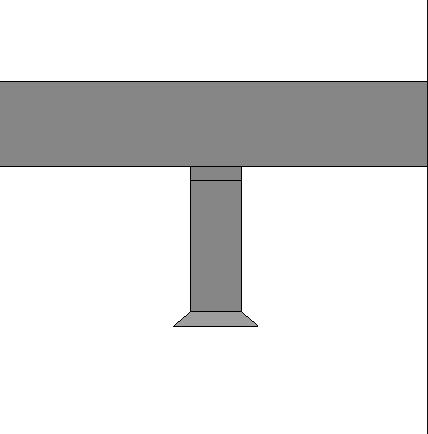

圖3

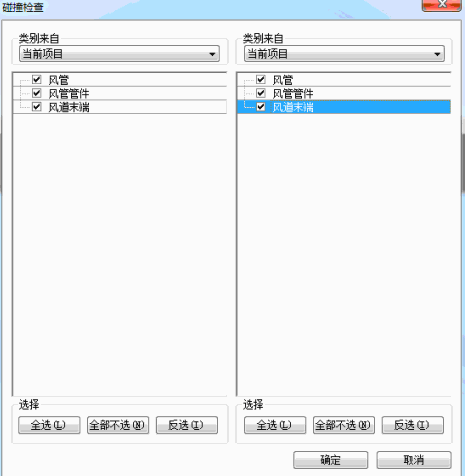

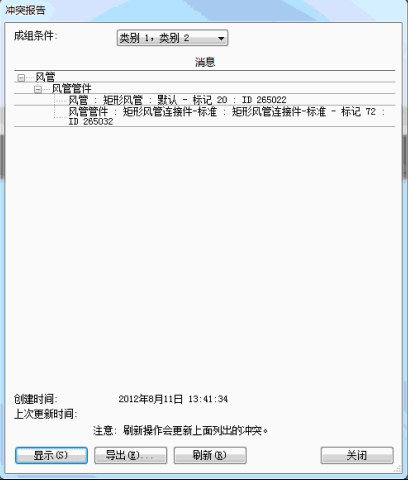

    但是如果運行碰撞檢測，就會發現，使用第二種連接件的項目會彈出碰撞信息。

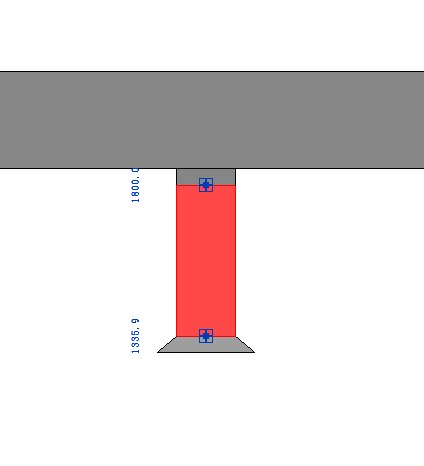

    仔細檢測模型，會發現其區別，第二張圖片中連接件嵌入風管中。
