Revit坡道噴淋管制作的方法!在Revit中弧形管道一直是一件讓人頭疼的問題，特別是再加上如果要在螺旋坡道上去創建，那更是讓人束手無策了，而且還不能通過放樣放樣二和體量來實現，因?yàn)檫@樣管道就無法正常連接了。其實還有一個變向的處理方法，非常簡單也很實用，讓我們來試一下吧。
1.創建輔助線：

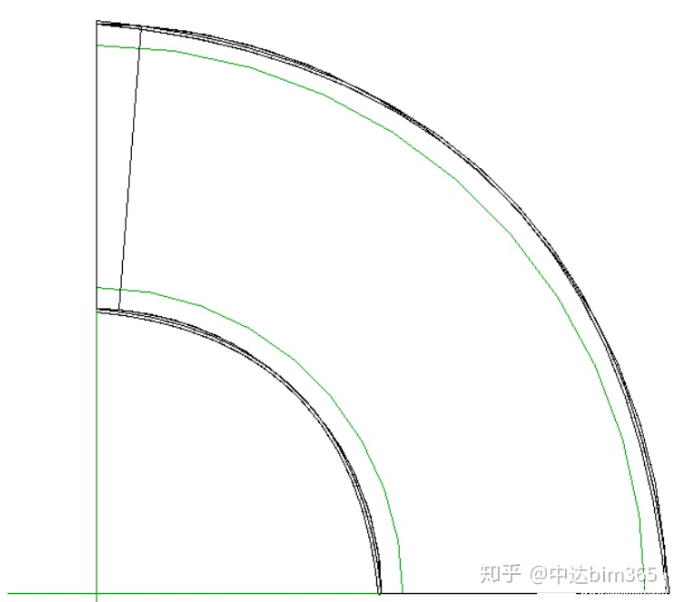

同樣我們用上一次建立的螺旋形車道模型，創建2條輔助線，來定位圓心

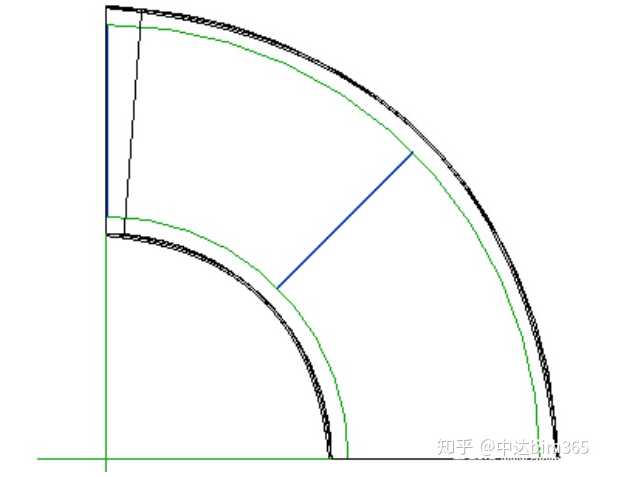

然后畫一段圓弧來定位噴淋主管的位置

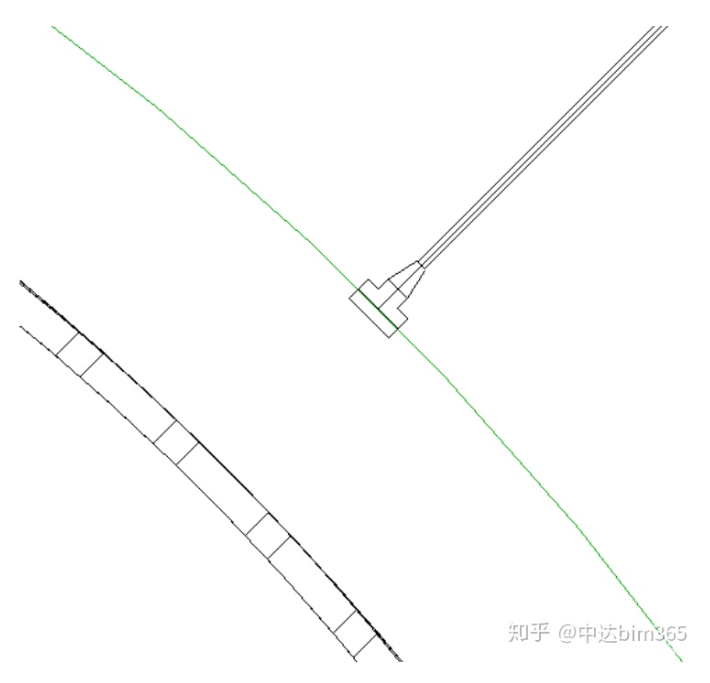

另外支管的末端也可以再畫一條輔助線來便于定位
2.創噴淋支管
并在扇形線上先繪制支管(注意標高)

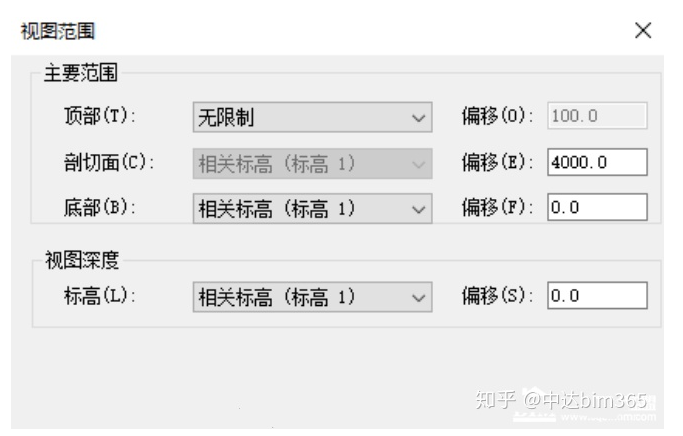

建議將視圖范圍頂部范圍調高一些，方便后面調整

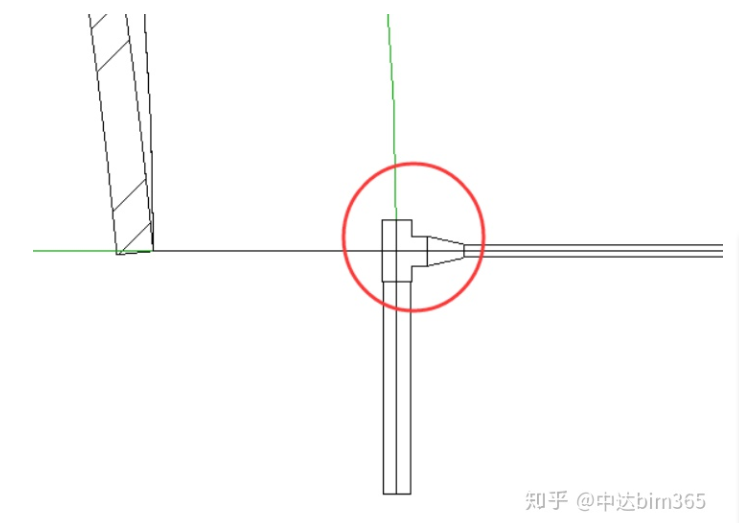

然后在直線干管的接入位置，先將一端接入，再調大彎頭的尺寸

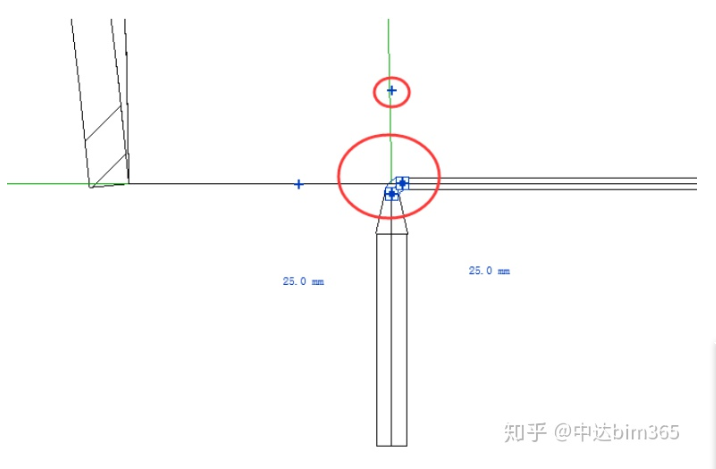

然后點擊+號控件，將彎頭變?yōu)槿?/p>
中間的支管也先留好管件，然后將多余的管道刪除
3.連接螺旋形主管：
接下來到了最關鍵的時候了，創建螺旋形主管
在Revit中唯一可以弧形繪制，并且在空間中扭轉的管道，就是“軟管”了
當然直接繪制軟管是無法達到我們預期的效果的，所以才有了前面的鋪墊工作

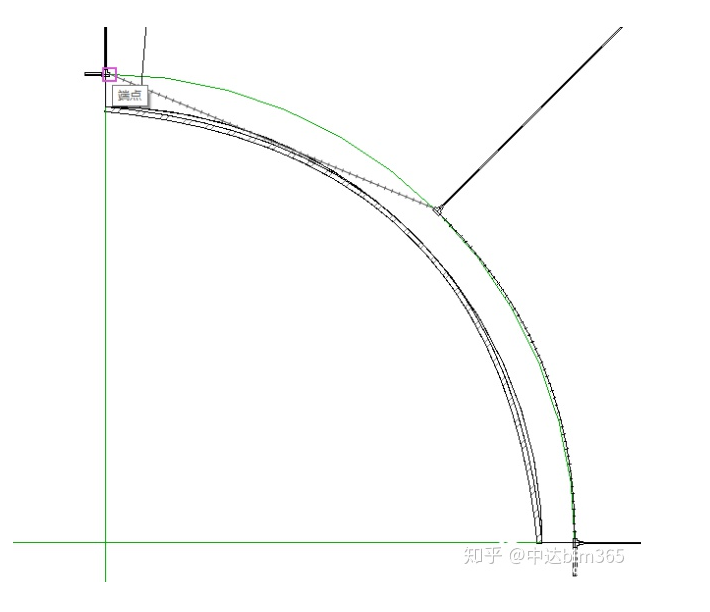

現在只需要調整好管徑，將這些管道使用“軟管”功能連接起來就可以了
提前創建好管件的話，就可以讓默認的連接弧度比較接近了
4.軟管控制點調整：

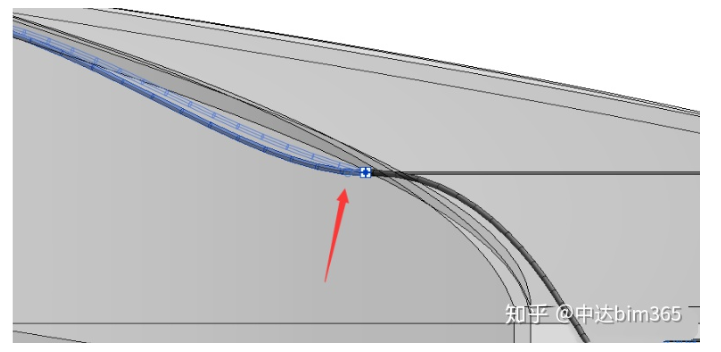

我們在三維里面查看時會發現，弧度還是有些不正確
可以通過拖拽軟管的控制點來解決
默認兩端都會有控制點，也可以通過右鍵選項插入頂點
