    Revit管件族45度斜三通制作流程

    1、按照制作等徑T型三通的方法創建出T型三通;

    對于查找表格文檔選用“Wye45Deg-PVC-U-Drainage”(示例)，點擊“族類型”對話框中“查找表格”下面的“管理”按鈕，導入查找表格文檔;公式中的系數可以按照規范做一定的修改;

    2、放樣繪制套管模型;

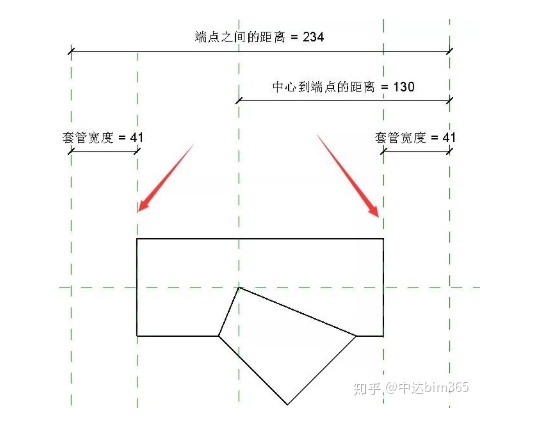

    繪制四條豎直方向的參照平面，如下圖所示進行標記并添加尺寸注釋標簽(實例)：端點之間的距離、套管寬度、中心到端點的距離;

    選中主管放樣模型，點擊“編輯放樣”進入“繪制路徑”編輯狀態，將約束路徑的尺寸標簽刪除;重新對齊鎖定到套管寬度內部的兩個參照面上;

    選擇“放樣”中的“繪制路徑”工具，繪制一側套管放樣路徑，對齊鎖定在套管寬度對應的參照平面上，點擊完成;切換到立面視圖中圓形編輯輪廓，并將輪廓半徑添加尺寸標簽，名稱為“套管半徑”，勾選圓形輪廓中心標記可見，將中心標記對齊鎖定在豎直水平參照平面上;

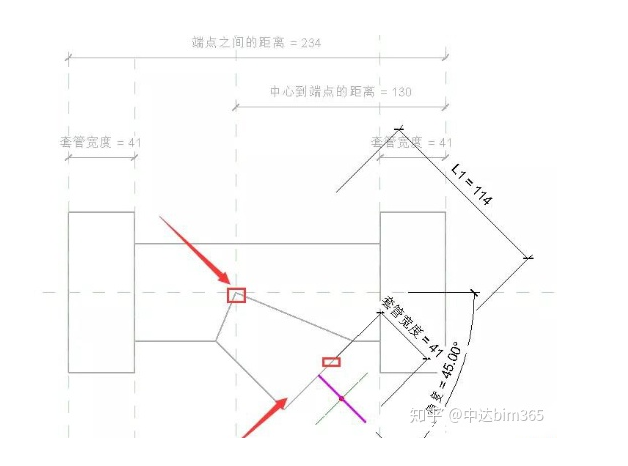

    點選支管進入放樣編輯狀態，將路徑端點的尺寸標注名稱修改為“套管到中心的距離”，選擇“放樣”工具，繪制放樣路徑，將靠近支管的端點對齊鎖定在支管末端的平面上，然后將整個路徑對齊鎖定到中心參照點上，(若找不到中心參照點，可以繪制一條模型線，將模型線一端對齊鎖定到水平豎直參照面，并指定角度標簽，然后將路徑對齊鎖定在該模型線上)標注路徑兩端的距離為“套管寬度”，與水平參照面的角度為“角度”;標注路徑末端到中心參照點的距離為“L1”;

    3、導入查找表格數據，關聯模型參數;

    管道外徑=size_lookup(查找表格,"NOD",if(公稱直徑>200mm,公稱直徑,公稱直徑+10mm),公稱直徑);套管寬度=size_lookup(查找表格,"SWid",0.24*公稱直徑+21.7mm,公稱直徑);添加實例參數標簽“壁厚”=size_lookup(查找表格,"WThk",0.02*公稱直徑+1.1mm,公稱直徑);則套管半徑=管道外徑/2+壁厚;添加實例屬性參數“中心到端點距離”=size_lookup(查找表格,"CtEB",1.52*公稱直徑+30.8mm,公稱直徑);“端點間距離”=size_lookup(查找表格,"EtER",2.04*公稱直徑+51.7mm,公稱直徑);

    輸入公式：套管到中心距離=if(not(角度=45°),if(中心到端點距離<套管半徑/tan(角度/2)+套管寬度,套管半徑/tan(角度/2),中心到端點距離-套管寬度),中心到端點距離-套管寬度);L1=套管到中心距離+套管寬度;添加實例參數標簽“中心到端點的距離1”=if(角度>90°,套管到中心距離+套管寬度,端點間距離-中心到端點距離);則端點之間的距離=中心到端點的距離+中心到端點的距離1;中心到端點的距離=if(角度>90°,端點間距離-中心到端點距離,套管到中心距離+套管寬度);

    4、連接圖元，添加連接件;

    使用“連接”工具將圖元模型進行連接形成整體，點擊“創建”選項卡找到“管道連接件”為管件添加連接件就可以在項目中使用了;
