文章來源：中達bim365

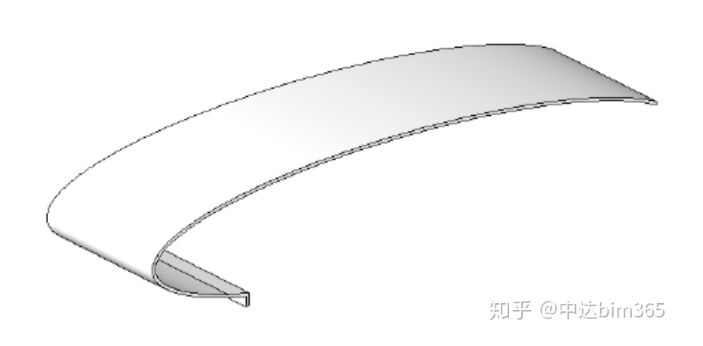

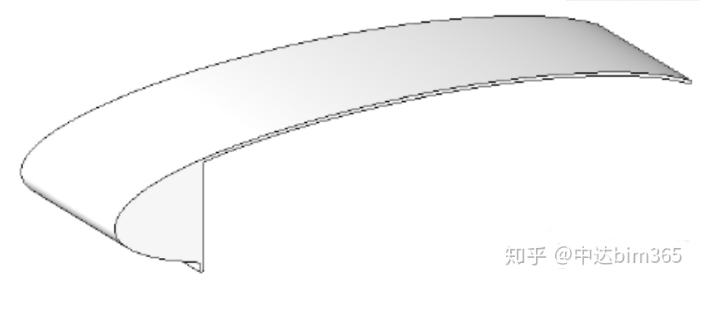

在繪制如(圖-1)所示的拉伸屋頂時經常出現如(圖-2)所示的形體，應如何才能使其按需要生成屋頂?
圖一
圖二

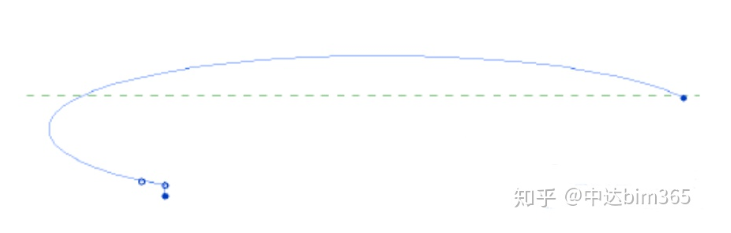

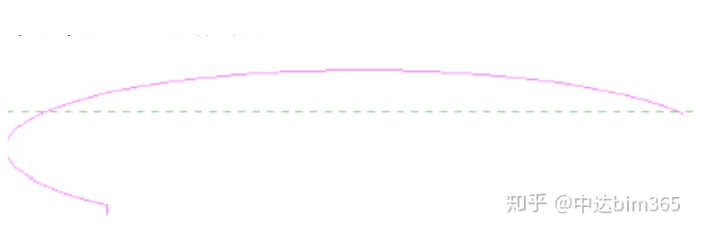

在繪制屋頂拉伸曲線時還應該注意弧線與直線之間地過渡如果過于突兀如(圖-3)所示，則有可能出現如(圖-2)所示的拉伸錯誤;
圖三
如果出現下面這種情況，我們可以選擇在水平方向弧線與豎直方向直線之間用一小段弧線或者斜線過渡，通過這種方式便可生成如(圖-1)所示形體了。
圖四
本文版權歸腿腿教學網及原創作者所有，未經授權，謝絕轉載。
