【第133期，文/蘇猷智】
在CAD中我們常常能見到一些特殊的剖面，比如階梯剖，今天我就給大家帶來一個revit階梯剖的創建方法。

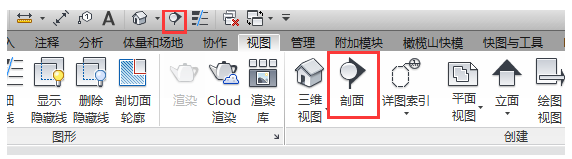

首先在視圖選項卡中選擇創建面板下的剖面命令或用快捷工具欄中的剖面命令。

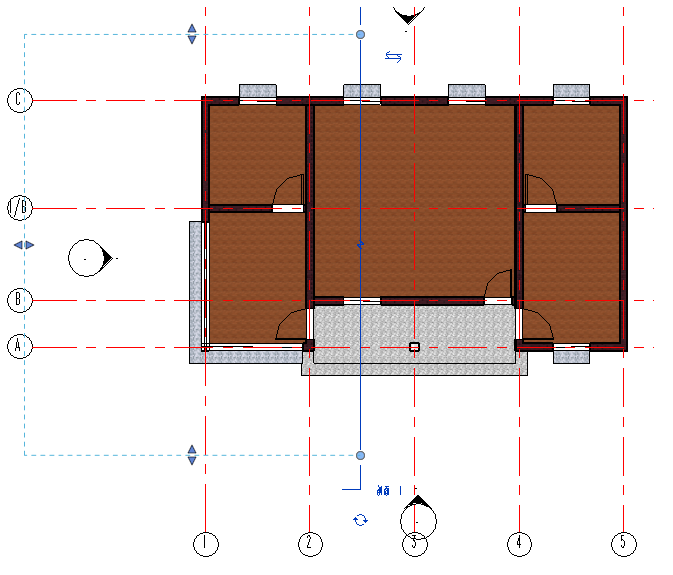

隨意繪制一個豎直的剖面，此剖面線是一條直線，現在我的目的是既要剖到C軸線上的窗，又要剖到B軸上的門。

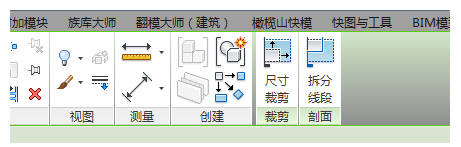

選擇所繪制剖切線，在工具欄中會出現圖中所示的尺寸裁剪和拆分線段。

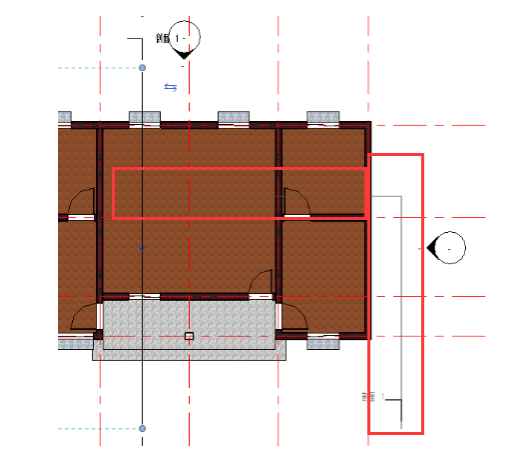

選擇拆分線段命令（有點類似與快捷鍵“SL”的功能）點擊需要轉折的位置然后移動鼠標，就可以隨意的拖拽，如下圖所示。

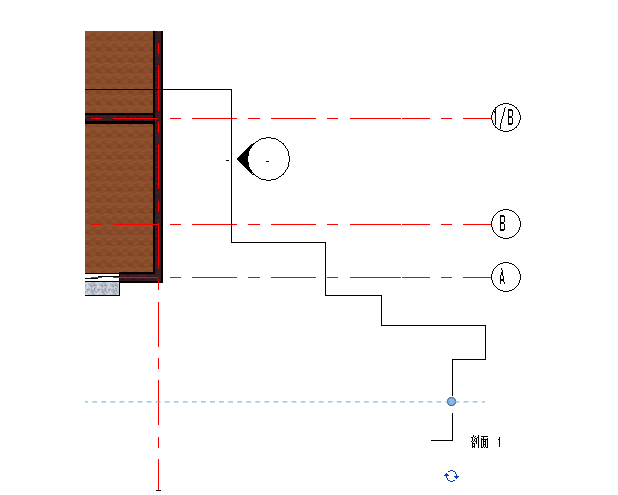

想轉折多少次都是無所謂的啦，就像下圖一樣，尺寸裁剪也有類似的效果有興趣不妨試試。那些特別高大上的東西本人覺得很多人未必用得到，所以我給大家帶來的都是一些簡單實用的東西，不是特別高深，希望大家不要嫌棄。
