問題：做族時當族的類型為常規模型或機械設備等，在族類別和參數中不選總是垂直和基于工作平面，則此族載入到項目中后不能在立面進行旋轉，軟件在設置垂直和不垂直時是不是有點問題，垂直能旋轉，不垂直則不能旋轉。那么這個垂直到底是什么意思？
一、“總是垂直”選項詳解：
當選擇族樣板文件不是基于面、基于線等三維族樣板的時候，在族類別和參數中才會有“總是垂直”這個選項，且在默認情況下都是勾選的。

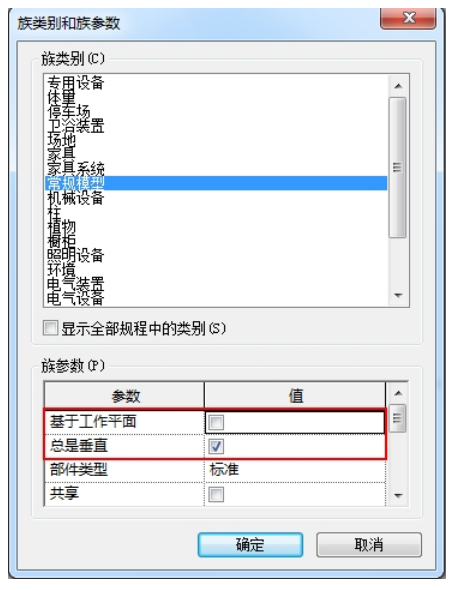

勾選和不勾選的區別。如果你希望某個構件族，比如汽車，隨著地形表面傾斜，那么你只需要在族編輯界面的“族類別和族參數”對話框中，將“總是垂直”這一選項勾除就可以了，如圖-2所示。

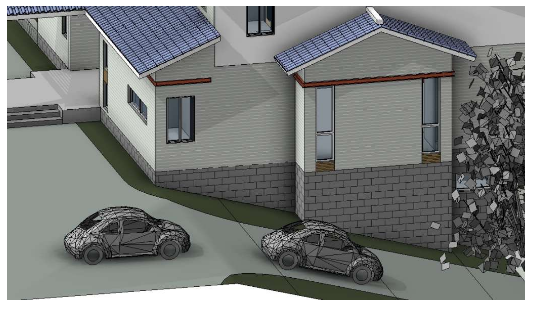

可以看出：當勾選“總是垂直”的時候，創建的族文件總是保持豎直的狀態，不感知接觸面的坡度。若不勾選“總是垂直”的時候，族文件在被加載到某接觸面的時候，會自動根據接觸面的坡度調整其角度，保持跟接觸面垂直的狀態。
當不勾選“總是垂直”時，系統默認該族和接觸面保持垂直狀態，而不允許其旋轉。這是合理的。（旋轉后就可能改變其垂直狀態）
思考：創建天窗、斜墻上的窗時需要取消勾選“總是垂直”選項。
二、“基于工作平面”選項詳解：
“基于工作平面”和“總是垂直”并不是相關聯的選項。
當選擇族樣板文件不是基于面、基于線、基于墻、基于天花板、基于屋頂等三維族樣板的時候，在族類別和參數中才會有“基于工作平面”這個選項，且在默認情況下都是不勾選的。

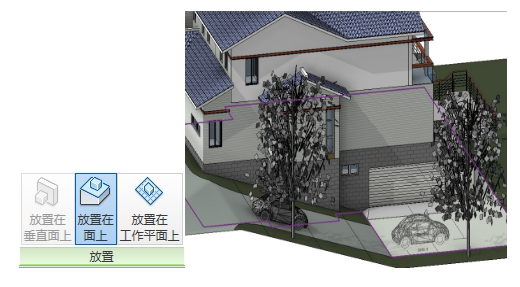

一旦勾選了“基于工作平面”，那么常規的非基于面的族也有了基于面的屬性。這些族將無法隨意的在項目中放置，必須放到面上（如墻，樓板，天花板等）或選擇一個工作平面來進行放置，如圖-3所示。
