【第113期,文/胡林】
問題:Revit中如何統計族中的嵌套族?

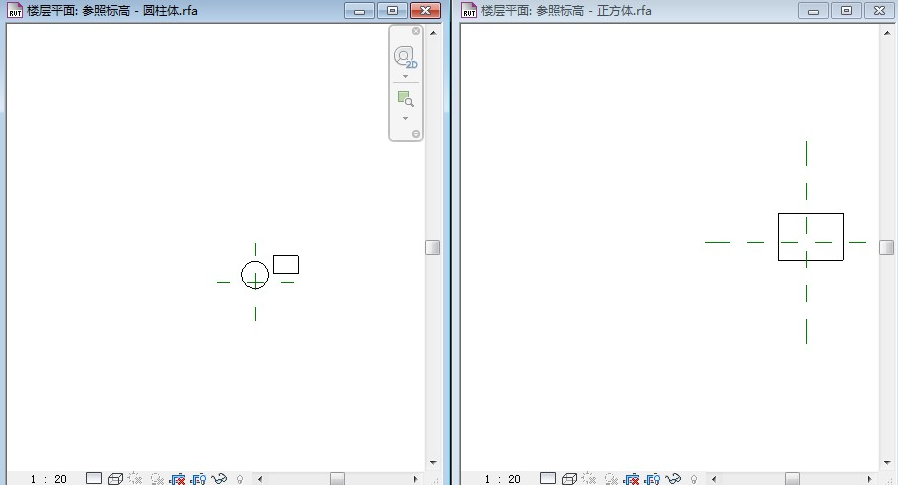

(1)如圖-1,舉例:使用家具族,創建一個圓柱體和一個正方體。將正方體載入到家具族—圓柱體內。

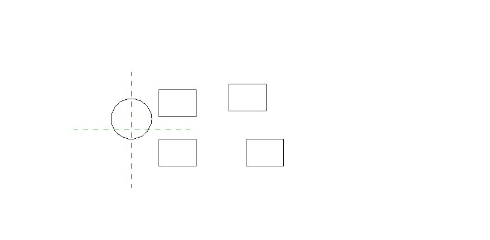

(2)在這里我要在載入項目后統計出嵌套族正方體的個數等信息,所以我多載入幾個,同時勾選正方體族中的共享選項。如圖-2


圖-2

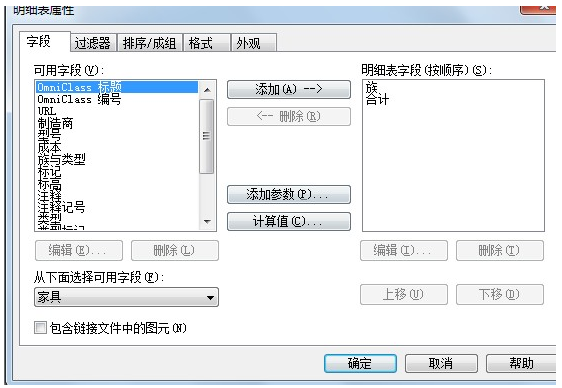

將圓柱體族載入到項目中,創建家具明細表。在這里我選擇參數為(族,合計)。同時在排序/成組中勾選總計,去掉列舉每項。如圖-3


圖-3
(4)完成明細表創建,結果如圖-4

圖-4
這樣就可以將嵌套族中的數據統計出來了。管件是嵌套族的命名要規范,同時一定要勾選共享選項。
