【柏慕聯創BIM技術服務，文/胡林】
問題：Revit中有些墻飾條呈規律性排布，如何一次添加完成而不需要一個個手動添加呢？
其實這個問題非常容易解決，只需要用幕墻豎梃代替墻飾條即可。

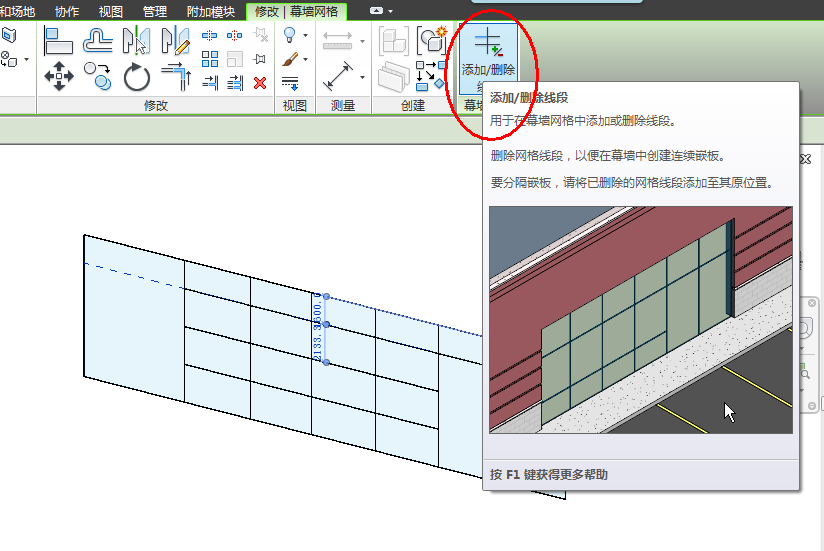

首先我們繪制一個沒有豎梃的幕墻，然后添加上幕墻網格。多余的網格用“修改”選項卡中的“幕墻網格”面板中的“添加/刪除線段”命令刪除。如圖-1

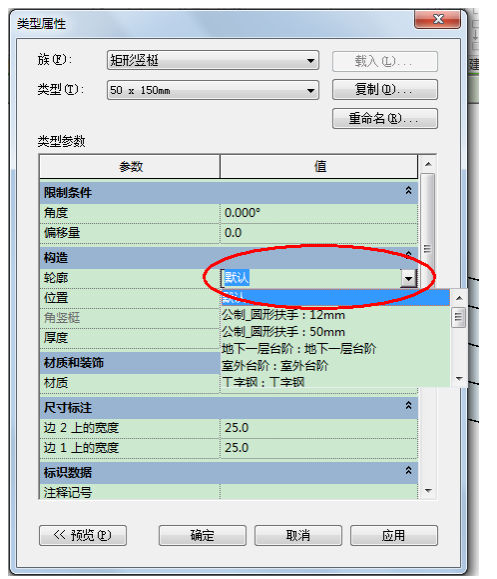

然后點擊“常用”選項卡中的“構建”面板下的“豎梃”命令，在“屬性對話框”中點擊“編輯類型”命令。在如圖-2所示位置處設置你需要的墻飾條輪廓。設置完成后點擊確定。
給幕墻添加完豎梃后大家可能發現現在我們依舊只是編輯幕墻而已。這點大家不用慌，最后一步就是把幕墻嵌板由玻璃轉換為實體墻。

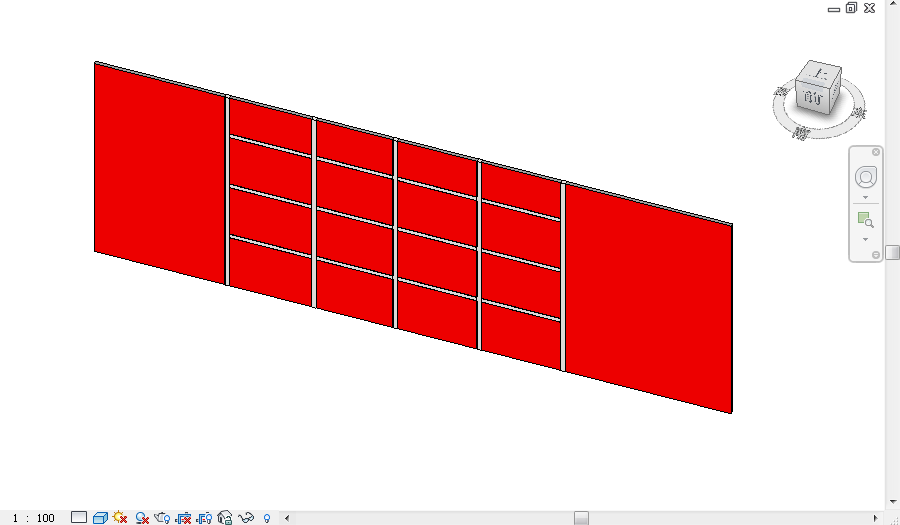

選中剛剛繪制的幕墻，然后進入“屬性對話框”中的“編輯類型”命令，在彈出的“類型屬性”對話框中，我們只要把圖-3位置中的“系統嵌板：玻璃”改成我們所需要的墻體類型即可。最終效果如圖-4
圖-4
拓展：此方法也可以做出斜向的墻飾條來。方法是只要在幕墻的“屬性對話框”中把垂直或者水平網格樣式中角度由0.000°改成需要的角度即可。
