    問題提出：在用MEP繪制風管的時候，如何改變不同管徑的風管對齊的方式呢？

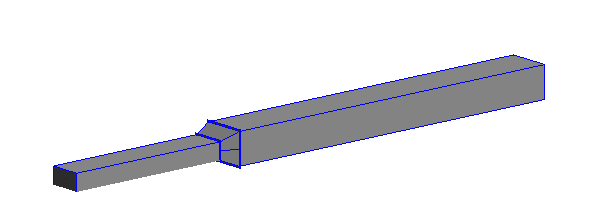

    在默認的情況下，風管對齊點方式是中心對齊，如（圖-1）所示：

    圖-1

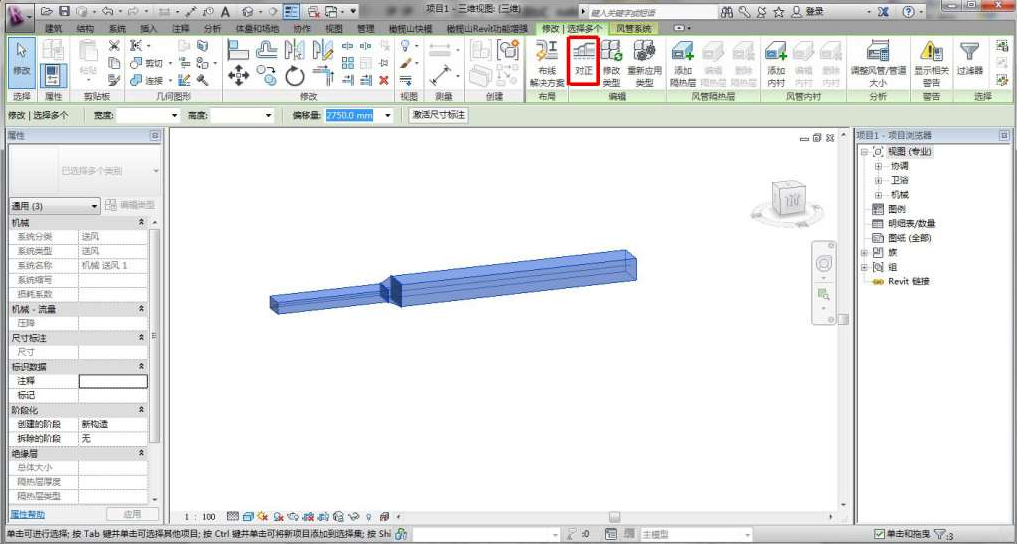

    在大部分情況下，風管的安裝都是需要不同管徑的風管頂部對齊，我們可以選擇風管的對其方式。在選中需要對齊的風管后，在“修改｜選擇多個”選項卡下面會出現“對正”一項，如（圖-2）所示：

    圖-2

    點選“對正”后，再“對正編輯器”選項卡中會出現“對齊線”、“對齊方式”、“控制點”三項。如（圖-3）所示：

    圖-3

    對齊方式分為九種，分別是“頂部左對齊”、“頂部居中對齊”、“頂部右對齊”、“中間左對齊”、“中間居中對齊”、“中間友對齊”、“底部左對齊”、“底部居中對齊”、“底部右對齊”，軟件中以示意圖的方式列舉出來了。選擇需要的對齊方式，然后點選“完成”就可以完成對齊方式的修改了。

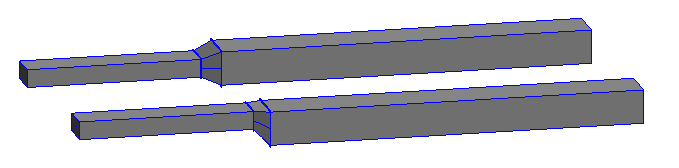

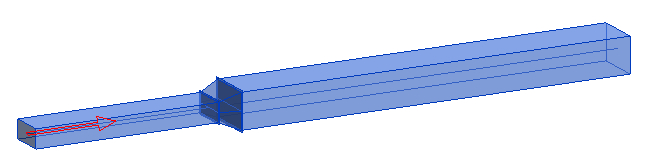

    下面對比一下頂部居中對齊與默認對齊方式的不同，如（圖-4）所示：

    圖-4

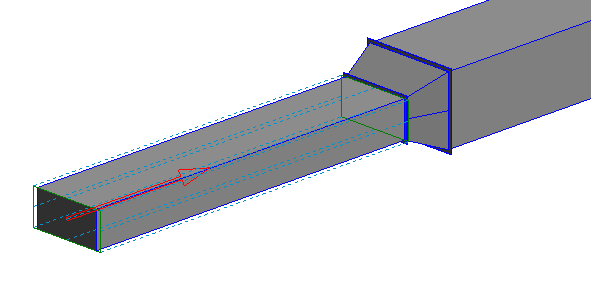

    在選中需要對齊的風管時，會默認以繪制方向首端的風管為對齊的基準，被選為基準的風管處會出現一個紅色的箭頭，如（圖-5）所示：

    圖-5

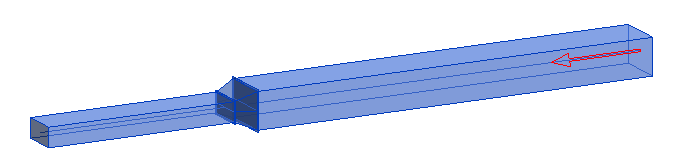

    如果需要更改基準的風管，我們可以點擊“控制點”選項，基準風管就會切換到另一端的第一根風管，如（圖-6）所示：

    圖-6

    注意，基準風管只能夠為被選中風管的首末兩端的風管，不能以中間段段風管作為基準風管。如果有很多連接在一起的風管需要對齊的話，我們可以用一小段一小段對齊的方法。

    最后是“對齊線”功能，對齊線為我們提供了一種更為直觀的方法，選中需要對齊的風管，點選“對正”，然后點選“對齊線”，基準風管就會出現九條不同方向的基準線，你可以選擇其中一條基準線，被選中的基準線將會作為風管對齊的基準。如（圖-7）所示：

    圖-7

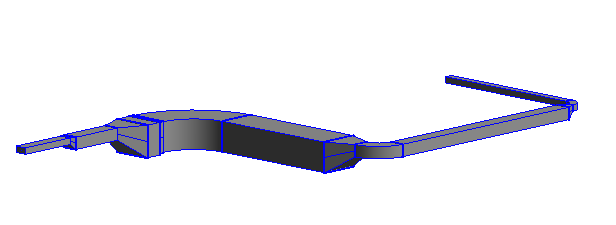

    按照上述方法就是以創建出一個頂對齊的風管系統，如（圖-8）所示：

    圖-8

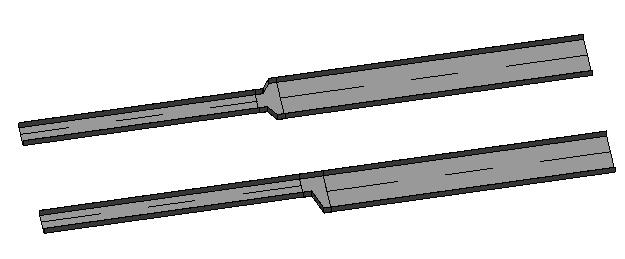

    同理，電纜橋架對齊的方法也與風管一樣。如（圖-9）所示：

    圖-9
