開始前需要考慮哪些因素：
1、首先確定由那些構件組成
2、不同的構建由哪些命令來繪制比較方便
3、需要哪些參數
4、哪些參數需要關聯起來，如何關聯
操作步驟：
1、選擇一個族文件（基于面、基于板）

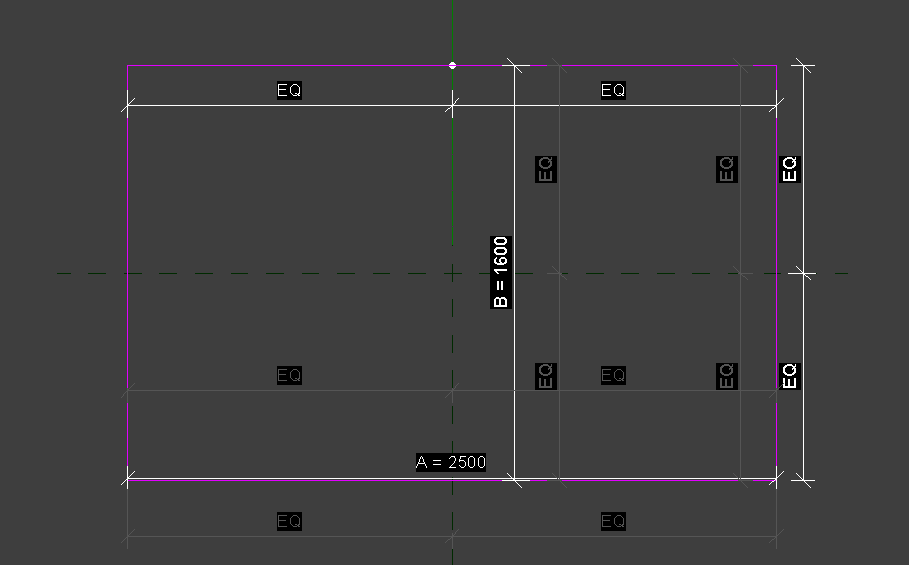

2、通過空心拉伸來制作一個矩形洞-尺寸標注、eq等分的操作（eq是為保證后期修改數據的時候所有的變動都是基于中心來變動的）
空心創建后沒有洞口出現--用剪切命令，先選擇空心創建的形體在選擇作用對象。

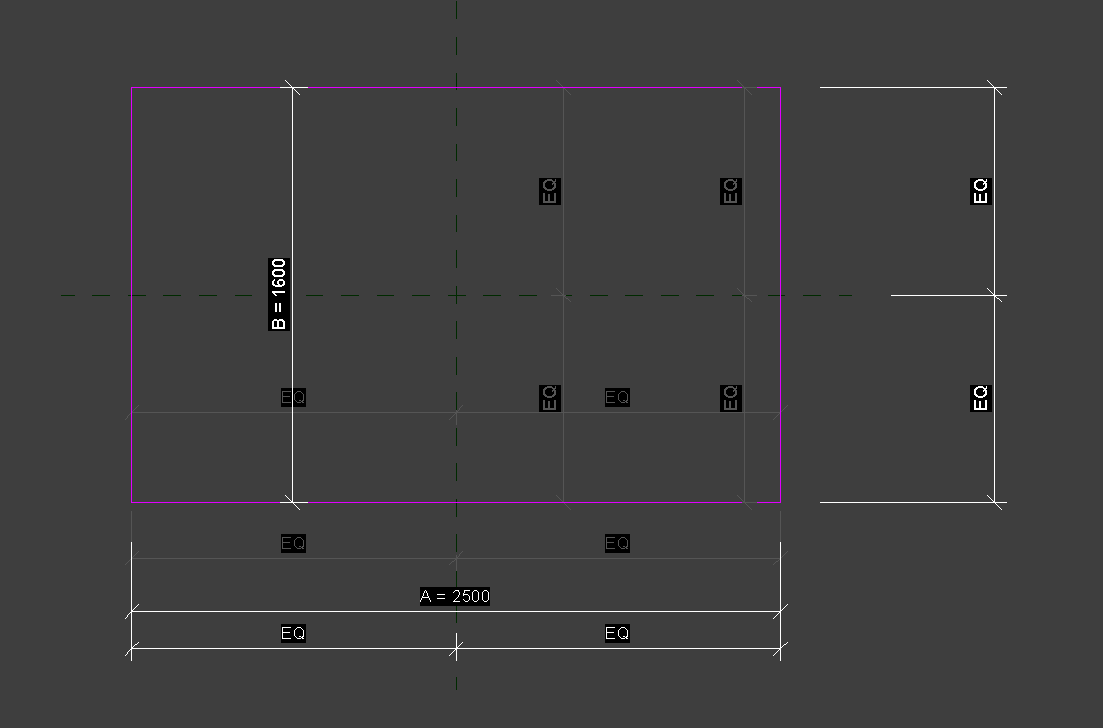

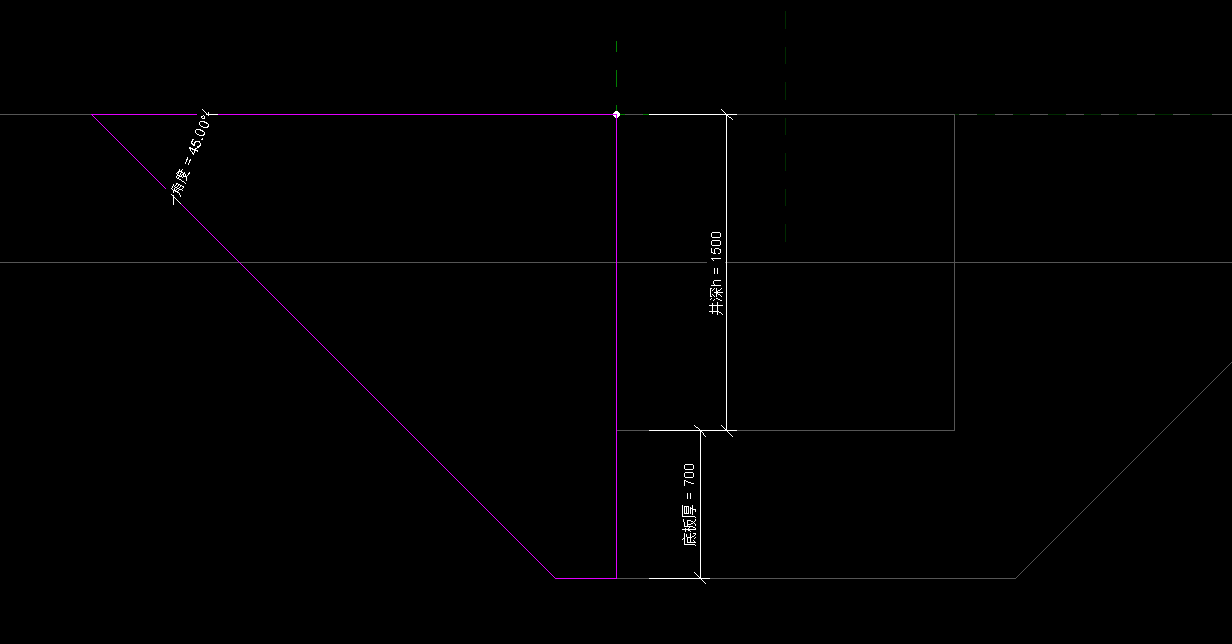

3、做集水坑的側面-選擇放樣--繪制路徑（畫一個矩形框，畫矩形框的時候注意尺寸標注、eq等分的操作-尺寸標注的時候標簽選擇跟之前空心創建的時候選擇同一個標簽以此來保證變化的時候尺寸都是一樣的）--繪制輪廓（注意基坑深度、底板厚度，注意參數標注，放坡的時候注意進行角度的尺寸標注）

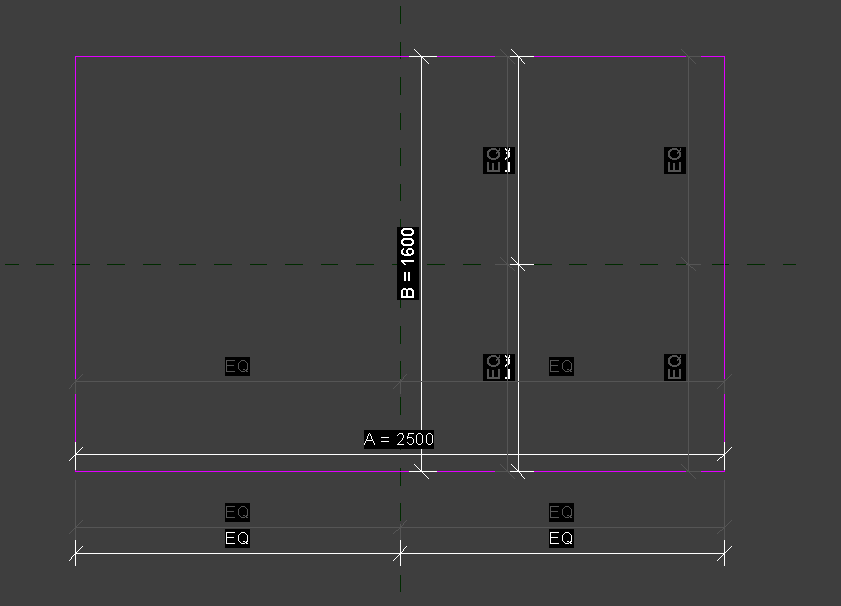

4、畫基坑底板--用創建拉伸命令，繪制一個矩形框（尺寸標注、eq-尺寸標注同樣參照之前的空心拉伸以及繪制路徑是的尺寸標注）。

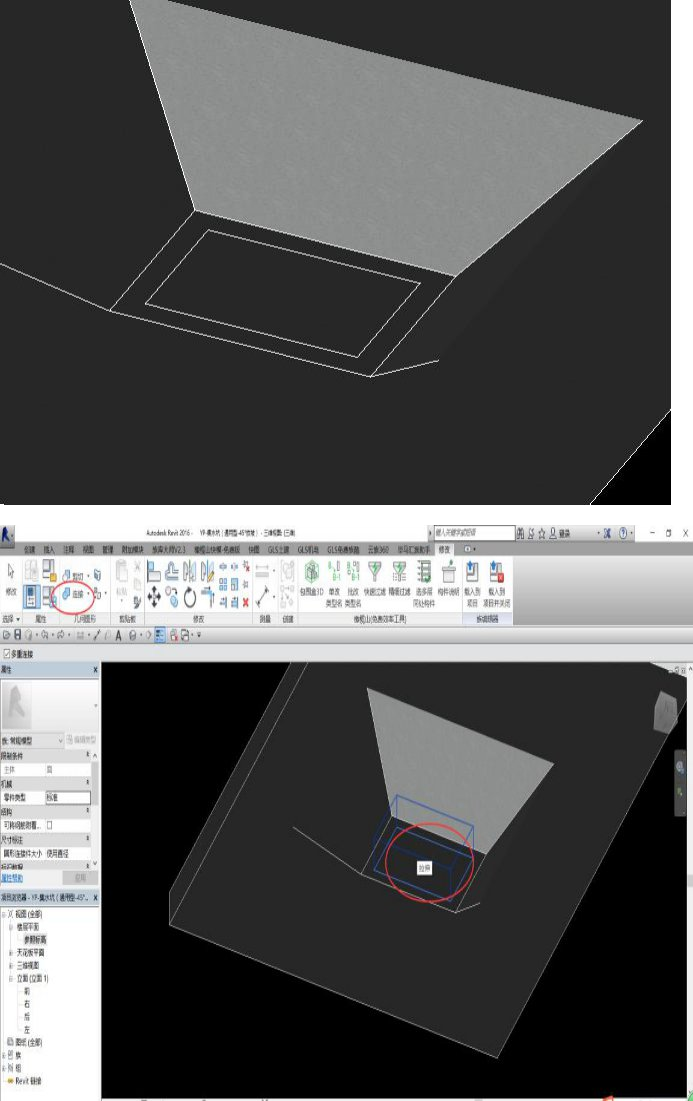

底板與周邊存在線條--用連接命令選擇需要連接的兩個物體。

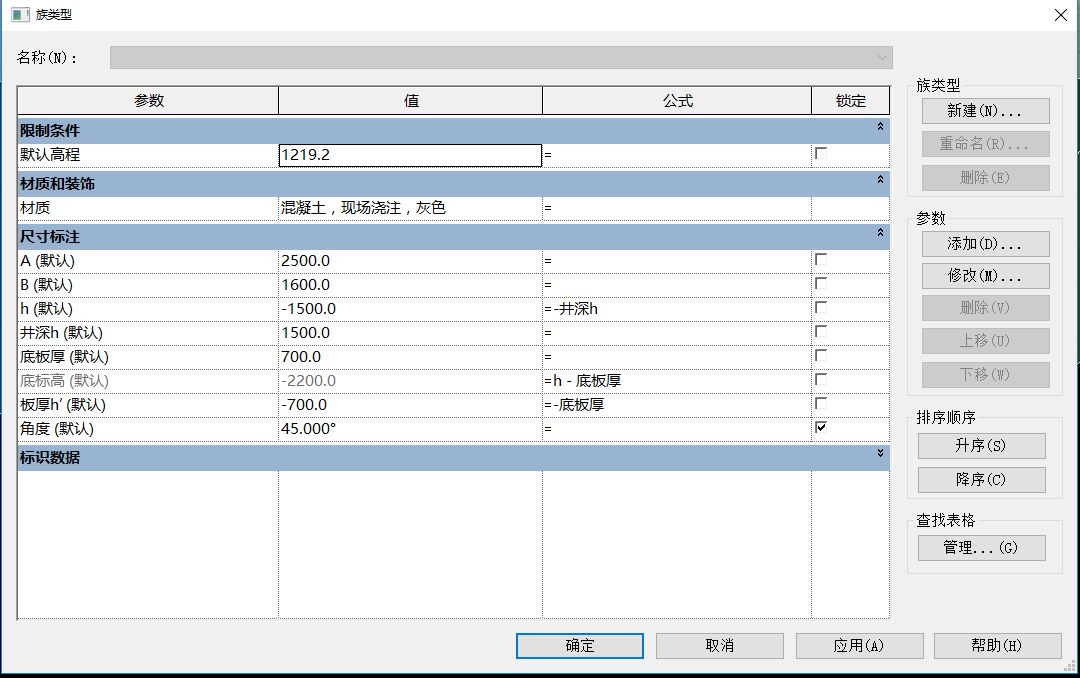

5、參數關聯
