    【柏慕聯創BIM技術服務，文/胡林】

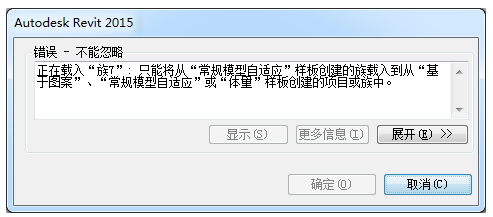

    在昨天（7月2日）關于《每日一技|009Revit中環形陣列控制半徑和陣列數量的方法》一帖發出后，引發了眾多BIMer關于求助法蘭的螺栓如何參數控制個數和跟隨法蘭盤大小移動的問題，針對這一問題我們對應單獨發一篇教程，在體量環境下完成環形陣列時如何控制半徑和陣列數量的方法。但有網友發現體量環境下族類別不方便修改，而且不能與常規族嵌套。如下圖1-1。

    圖1-1

    在這里首先感謝廣大同仁對柏慕聯創BIM技術服務的支持。

    針對以上問題和思考，我們將用常規族樣板實現環形陣列時如何控制半徑和陣列數量的方法。

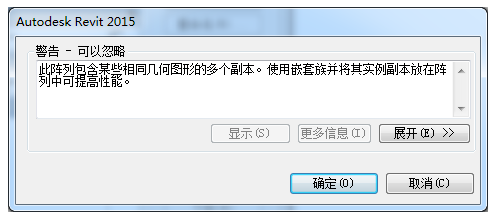

    跟螺栓型號先做好，嵌套在法蘭族里，應為使用嵌套族放在陣列中可提高性能，如圖1-2

    圖1-2

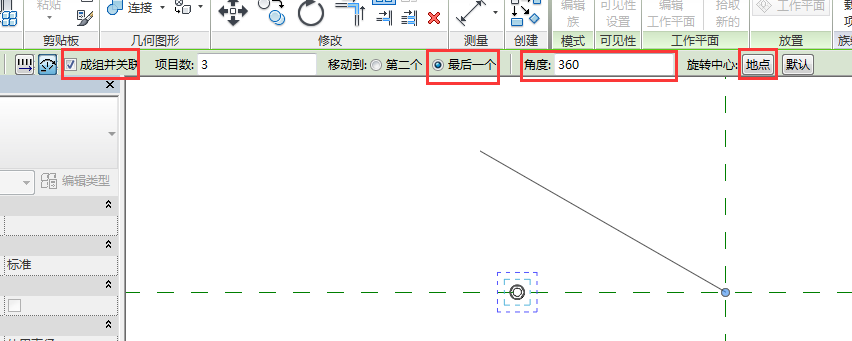

    選擇徑向陣列

    勾選成組并關聯

    選擇最后一個

    單擊地點，放置到旋轉中心，

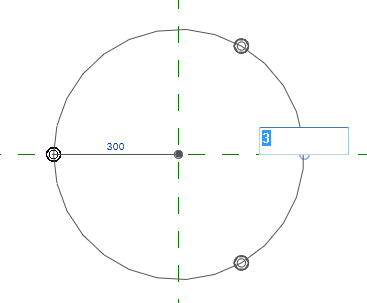

    設置角度為360。單擊Enter鍵完成陣列。如圖1-3、1-4所示。

    圖1-3

    圖1-4

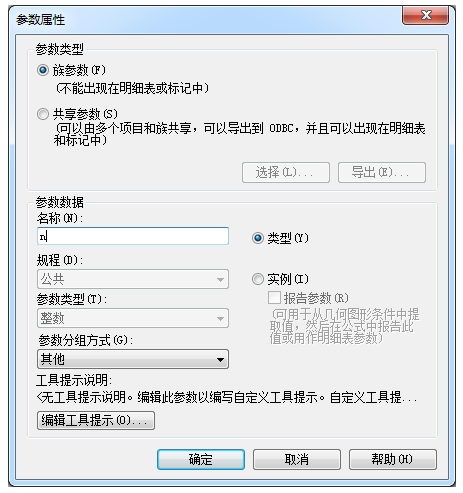

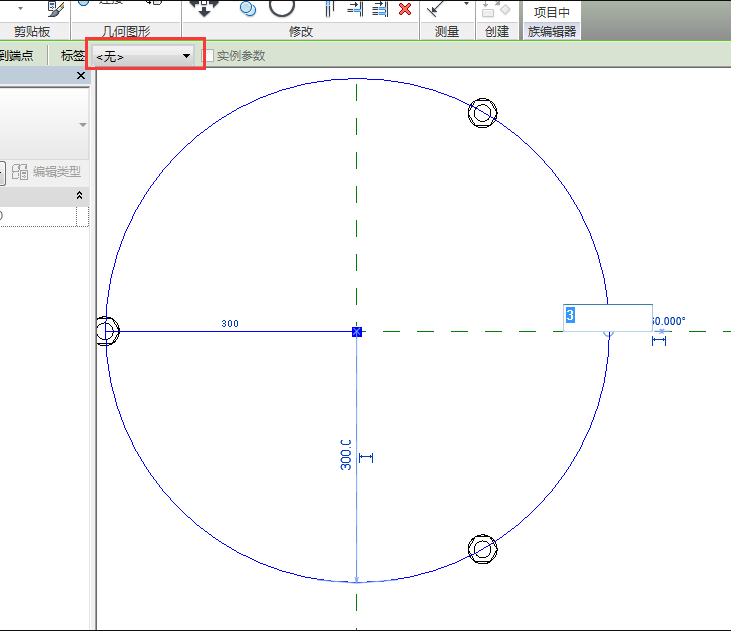

    2、選中已陣列的螺栓，選擇陣列數在標簽欄添加參數n，如圖1-5、1-6所示。

    圖1-5

    圖1-6

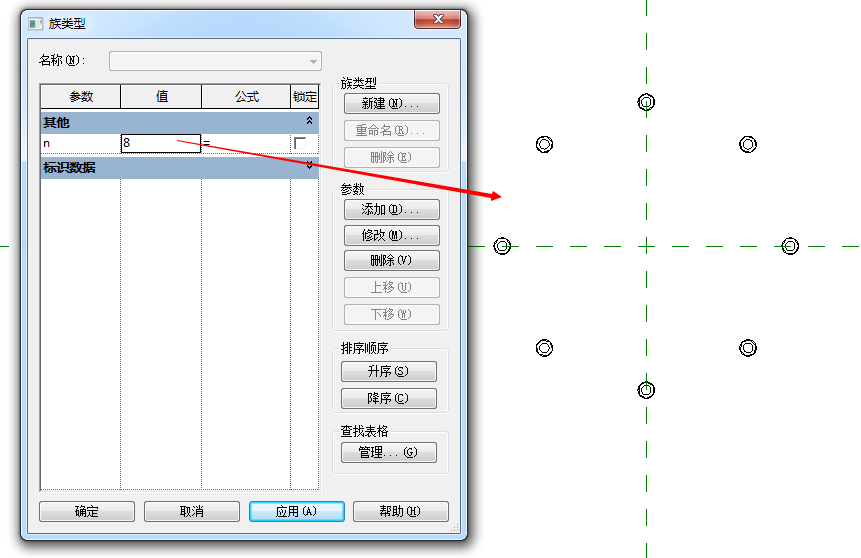

    現在已經完成了個數的參變，如圖1-7.

    圖1-7

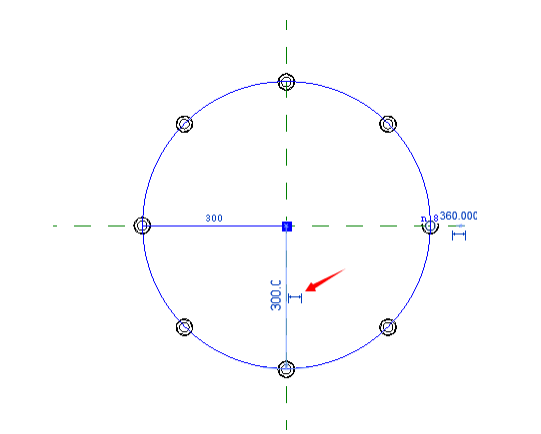

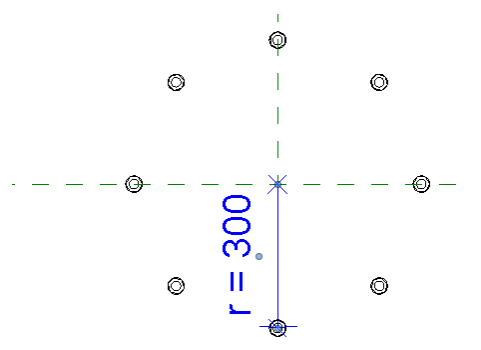

    現在完成半徑的參變，選中陣列螺栓，單擊半徑臨時尺寸使其變成永久尺寸，選中該尺寸標注，為其添加參數r.如圖1-8、1-9所示。

    圖1-8

    圖1-9

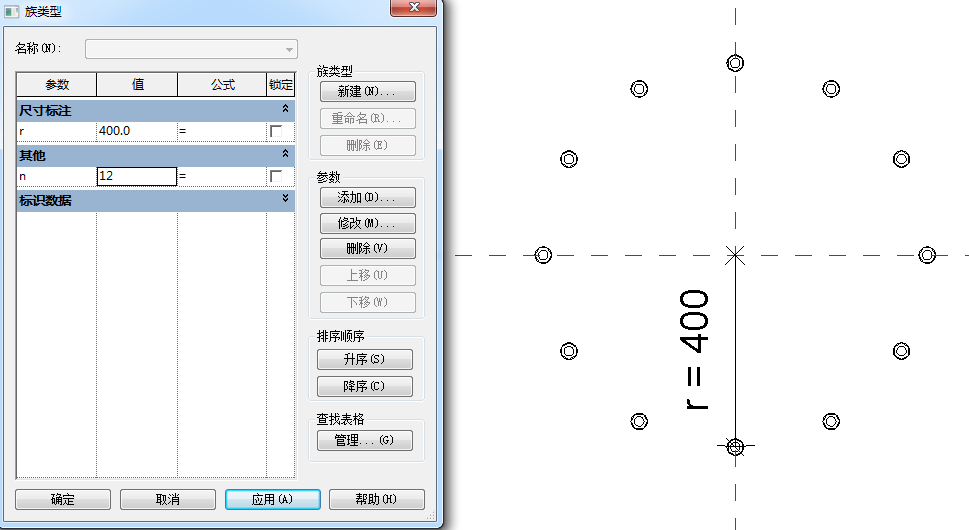

    現在就完成了，半徑和個數都可參半的法蘭螺栓了。
