在導入之后門窗表現為門窗框影響展示效果。所以今天我們重點討論下導入后模型門窗調整的方法。
首先，我們先來看一下優化前后整體效果吧！
調整前
調整后
雖然廣聯達導入Revit變為為門窗洞口但是其構件屬性和類型名稱未改變，我們可以從這個方面入手解決問題。是不是有點看不懂？

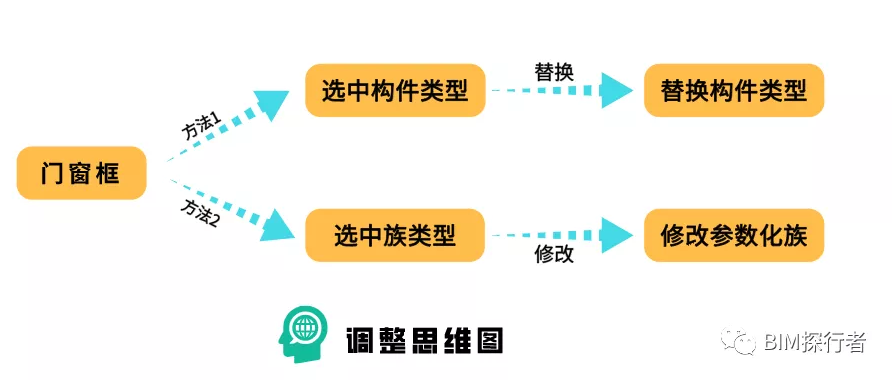

來上思路圖！
一、利用Revit中選擇替換功能修改

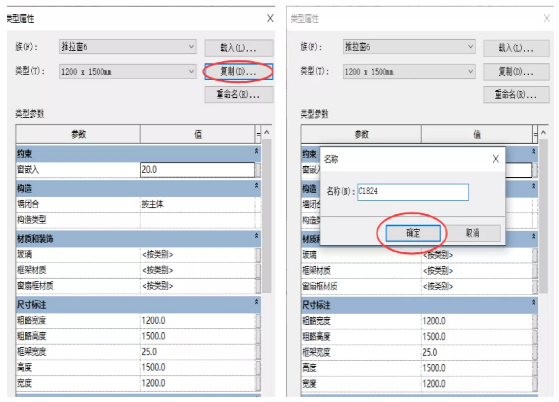

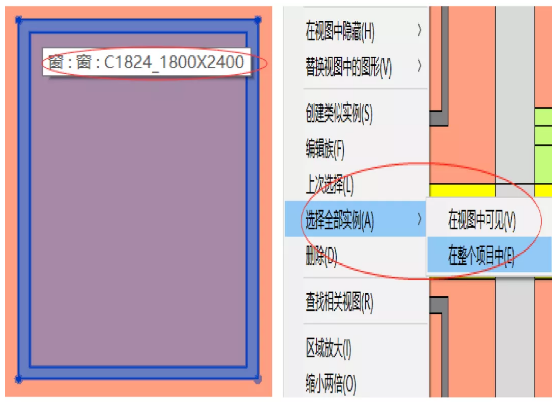

如C1824-1800*2400為雙扇推拉窗，則載入相關推拉窗族，新建C1推拉窗并設置好相關參數。通過選擇C1824窗框—右擊—選擇相關實例—整個項目—選擇我們新建的C1824推拉窗。即可完成所以C1824窗的替換。
其他門窗也是以上操作不再重復介紹。此方法操作靈活多變，但是其為替換功能，我們一般修改主要門窗即可。
二、利用Revit構件族編輯方式修改

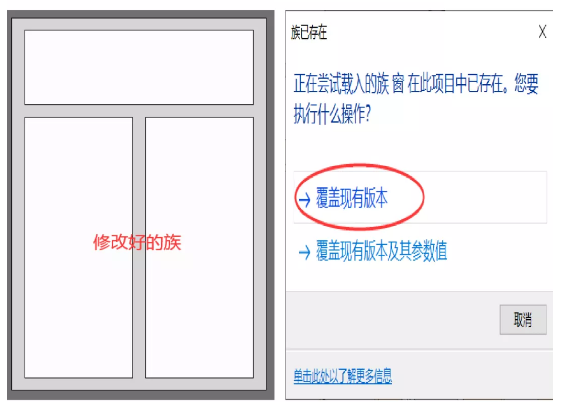

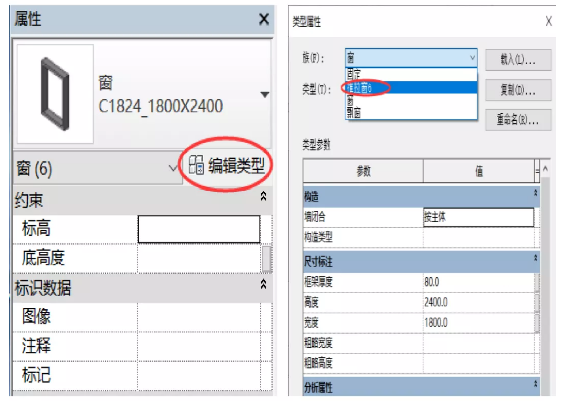

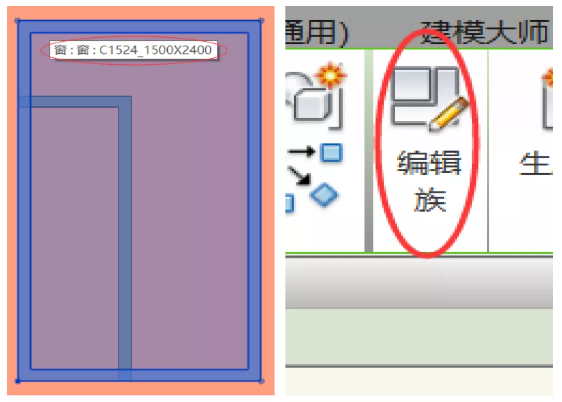

如C1824-1800*2400為雙扇推拉窗，則載入相關推拉窗族，新建C1推拉窗并設置好相關參數。通過選擇C1824窗框—右擊—選擇相關實例—整個項目—選擇我們新建的C1824推拉窗。即可完成所以C1824窗的替換。
此方法最快，但是修改樣式單一。
三、總結
大家可以兩種方法結合在一起修改門窗，建議先使用方法2修改大部分門窗再用方法1做個別修改。Revit中族修改靈活多變，可根據實際選擇合適的方法。
最后再給一點小建議：遇到門聯窗、落地窗等樣式多的窗形可以使用幕墻繪制哦！這樣省去了很多建族的步驟，大家可以去試試，看效果如何吧！
