    推薦丨小易

    來源丨預制建筑網

    隨著BIM技術的不斷深入應用，提供給工業化可行的技術手段。新型的建造方式——裝配式建筑，改變傳統的建造方式，通過在工廠內按照建筑需求的標準生產預制構件，然后將構件運往施工現場進行“拼裝”，實現建筑工業化，大大降低施工難度，節省人力成本，以及減少建筑施工污染（水污染、噪音污染、粉塵污染等）。

    目前建筑行業機電設備安裝工程中，暖通風系統大多采用法蘭連接工藝、消防泵房、冷凍機房、水泵房等大多采用法蘭或卡箍連接方式等成熟工藝。但建筑企業人工成本越來越高，如何降低施工成本？隨著物流成本的降低，工業化成為建筑業降低人工成本的最有效手段，也是建筑業主要轉型方式之一。

    就像上述的和裝配式建筑一樣，與BIM技術結合起來，實現工廠化預制和現場流水作業安裝。做到綜合管線布局合理；預制、安裝工藝流程標準化；環境和材料信息數據精準化，無論從工程質量、施工成本、工作效率等方面來說，會產生一個質的飛躍，在市場開發、推廣、應用有著廣闊的前景。

    一項新技術的出現，必定有它獨特的優點，解決當下存在的問題，同時提出更好的解決問題方案。隨著科技信息化的發展，MEP管線工廠化預制有眾多的優勢。

    優化管線排布：提出管線綜合排布方案，消除碰撞點，解決“錯、漏、碰、缺”的問題；同時亦可合理調整各管線的走向、標高及管件、閥門的位置等，整體優化綜合管線的布局，使其更加整齊美觀、方便安裝、便于操作。

    保證施工質量：所謂的工廠化預制就是指在固定的場所集中進行流水線化、標準化，工廠化的生產物品，它不受場地、交叉施工、材料等環境元素的制約和影響，可以掌控質量。從BIM模型的建立、管線布置方案的優化再到加工預制管件信息數據，實現全過程精準管理，結合先進的連接工藝，從而保證施工質量得到有效控制。

    提高工效，降低成本：在BIM模型中可以精準地統計材料的分類、需求數量等信息，為材料的采購、預制下料等提供方便。預制加工人員相對固定、材料集中管理，協調管理和控制質量；由于構件是提前在廠房加工好的，所以在安裝現場不需要過多的人員，且安裝工序簡單便捷，這降低了成本，又提高了效率。

    有利于施工管理：現場安裝僅需要扭矩扳手、倒鏈和腳手架等工具即可，組織方便施工。不需要配備復雜的電源電纜、切割機具、焊接機及氧氣和乙炔氣瓶等，降低了施工組織復雜度，消除了漏電和火災等危險隱患，使現場施工垃圾減少60%，使得安裝工序更加程序化、標準化，更加簡單、明了、便捷，可避免需要長時間的高強度的高空作業，減少了發生生產安全事故概率。

    現場制作安裝與工廠化預制安裝綜合效益進行對比，工廠化預制明顯存在優勢，比如：可以大約節省10%的材料費用；節省30%的人工費用；縮短30%的工期。

    基于BIM的風管預制加工流程

    1.熟悉設計圖紙

    2.現場測量和校對建筑結構模型

    3.搭建MEP各專業BIM模型

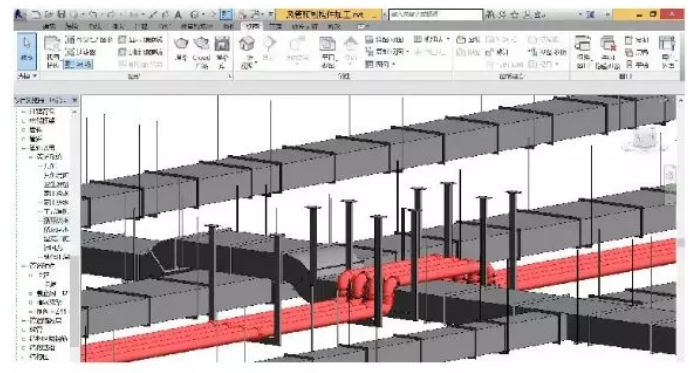

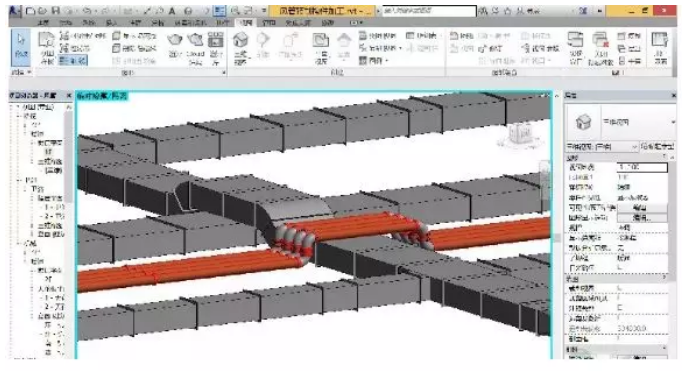

    4.管線碰撞檢查與調整、優化

    5.添加支吊架構件

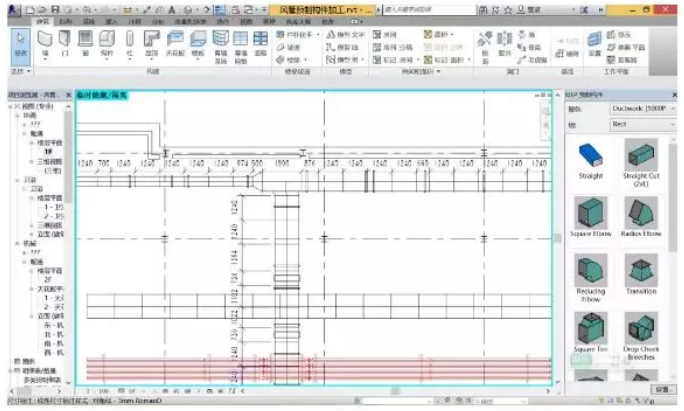

    6.構件分解和構件加工圖

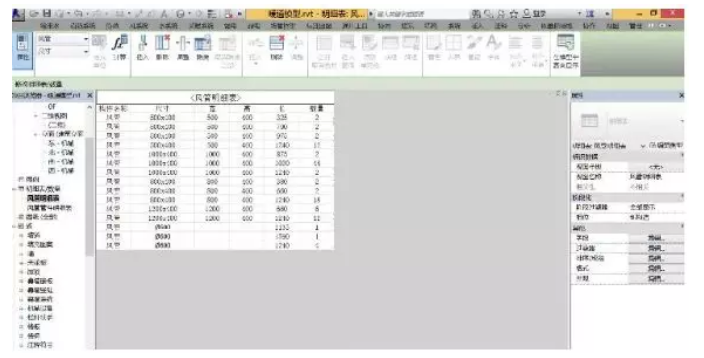

    7.出構件加工清單

    8.現場組裝

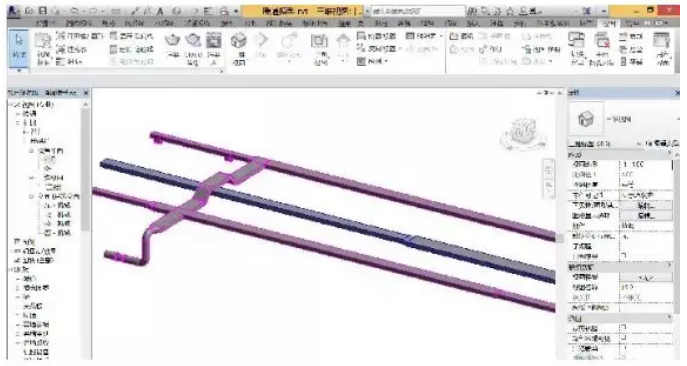

    水管預制構件加工和安裝

    整個過程可以分為三大部分：建模、生產、現場安裝。具體的順序如下所示：

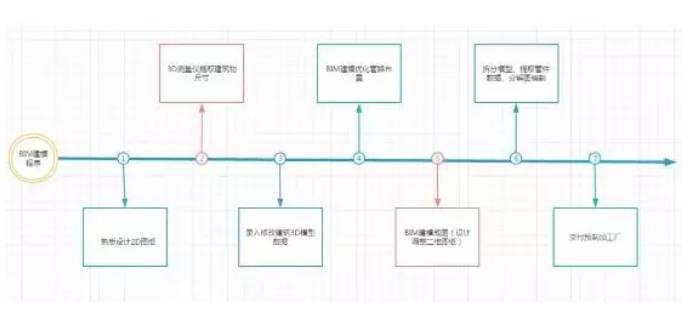

    1.BIM建模程序

    2.工廠化預制施工程序

    BIM建模成圖分解圖編制備料支架下料制作防腐處理預裝配水壓試驗成品編號、標記檢查驗收成品包裝

    3.現場安裝程序

    到貨驗收——現場放樣——泵體安裝——支吊架安裝——主管路管件閥門安裝——分支管路管件閥門安裝——管件固定——表計等附件安裝——標識粘貼——水壓試驗——檢查驗收——資料整理

    管路預制、安裝工藝及質量標準

    1.施工準備

    ●圖紙準備：根據MEP模型繪制預制分解圖、預裝配圖及管件、管段、閥門等設備材料清單。

    ●材料設備準備：根據材料設備清單，聯系管材和閥門等設備廠家及時采購。

    ●預制場地準備：租賃場地籌建預制加工廠，各項條件滿足預制加工的需求

    ●機具設備準備：套絲機、溝槽機、磁力半自動切管機、電焊機、電錘、切割機、角向磨光機、焊條恒溫箱、焊條烘干箱、手拉葫蘆、空氣壓縮機、打壓泵等設備及各種工器具

    2.鋼管管段預制、預裝配

    ●下料：依據模型分解圖和材料表的數據信息，用切管機切割成所需的尺寸。

    ●溝槽：用壓槽機將管材兩端壓出溝槽，溝槽深度及寬度符合質量要求。

    ●開孔：用開孔機在管壁上開孔用于機械三通或四通安裝。

    ●預裝配：依據系統分類、管路布置及包裝運輸等因素，將系統管路分成若干個段落進行分段預裝配，按照與裝配圖，將預制好的管件、管件三通、管件四通、法蘭和機械三通、四通等用溝槽管件接頭連接。

    3.水壓試驗

    分段預裝完成后，在產品出廠前需要進行水壓試驗。試壓前用堵頭、盲板將預裝配管段進行封堵，預留進水口和排氣孔位置，按照設計圖紙要求確定試驗壓力、持續時間及試壓合格標準。試壓時打開試壓管段中的閥門，試壓過程中不得轉動管件、連接件和緊固件，試壓人員離遠試壓管件，應在安全范圍內，需移動或拆卸試壓管件，應在泄壓后，將管件內介質排泄干凈后方可進行。

    MEP管線加工預制存在巨大的優勢，也是管線建造方式的變革，讓建筑更加信息化和智能化；形成部件體系，提升預制率，降低施工現場手工勞動，提高工期；節能減耗，有利于保護環境；平攤采購、管理成本，成本大幅下降。

    正因為MEP管線加工預制有以上的優點，相關的政府部門也大力支持其發展，出臺一些激勵措施，鼓勵企業去創新和應用MEP管線加工預制技術。
