1.問題分析
在進行管線綜合后，一般會需要進行凈高檢查，我們可以利用構件自帶的參數快速查找出不滿足凈高的構件。
首先可以利用系統顏色方案來實現風管和管道的凈高查看，系統顏色方案可以指定管道和風管的顏色方案。
2.風管設置

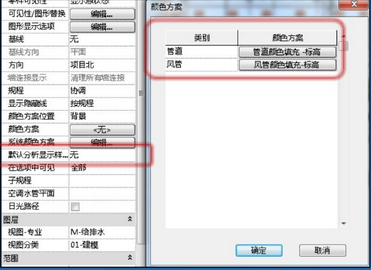

新建一個方案并命名為“風管顏色填充-標高”;

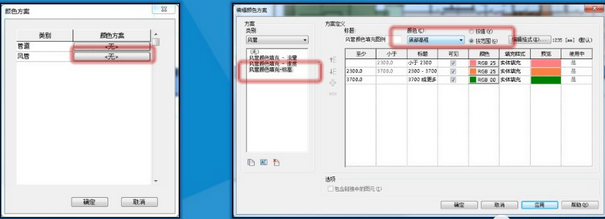

在方案定義對話框中的顏色選項卡可選用風管所有的實例參數，選擇底部高程。點擊按范圍設置顏色，然后按照需求設置高度范圍和顏色填充。
3.水管設置
設置方式與風管類似，但因管道實例參數中無管底參數，因此需要使用插件或手動添加管道的管底參數，才可對管道進行準確的凈高范圍查看。此次介紹的是使用橄欖山插件快圖中的加管道頂底參數一鍵添加所有管道的管底參數。
添加完管底參數后，在顏色下拉框中即可選擇對應參數進行凈高查看。
注：對于有坡度的重力管道而言，需特殊注意處理。
4.橋架設置

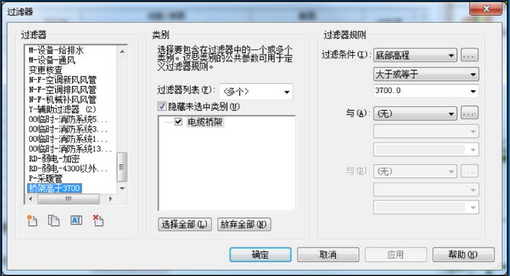

橋架設置時，可采用過濾器的方式進行設置，然后在過濾器中對應風管水管標高進行同色填充。
5.圖例顯示及最終成果

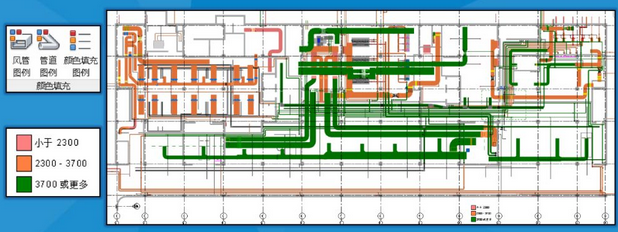

在分析選項卡中，點擊“風管圖例”即可按設置高度添加填充顏色。結果如下：
注：在設置風管、管道、水管的顏色填充時，最好保證同一標高同一顏色填充。
