在Revit因為各種因素需要區分構件，比如模型檢查、設計變更或區分不同設計院的設計圖紙等。為方便模型的后期維護，這樣就需要添加過濾器用于區分。下面以地下室梁為例，添加過濾器來區分不同種類的梁。

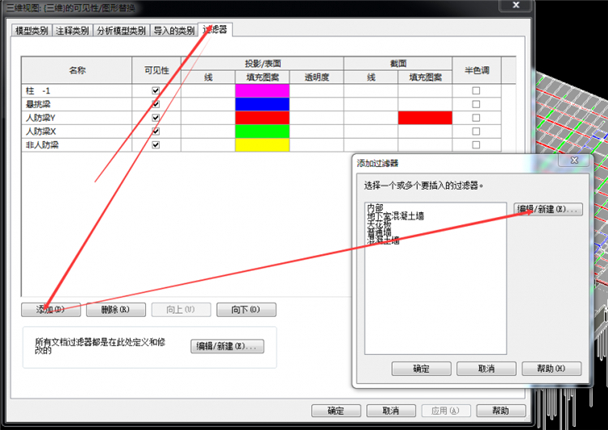

1、打開“可見性/圖形替換”，切換至“過濾器”選項卡，點擊“添加”，再彈出的“添加過濾器”對話框中，點擊“編輯/新建...”，如圖所示。

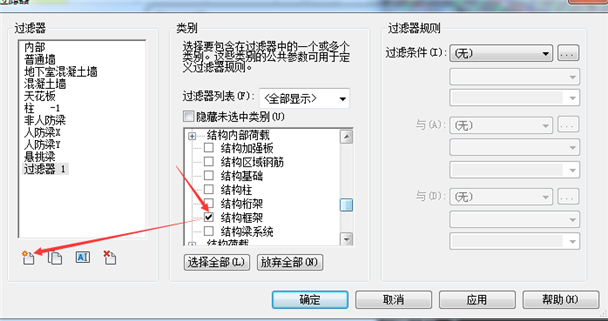

2、在彈出的“過濾器”對話框中，將“類別”中“結構框架”勾選，新建一個過濾器，如圖所示。

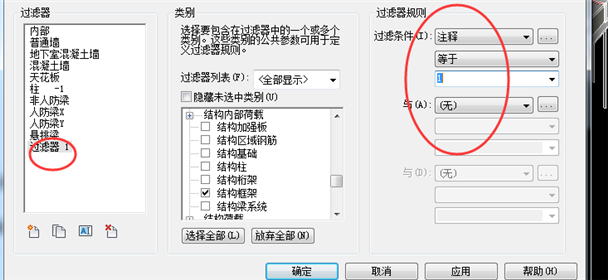

3、命名完成之后點擊“確定”，然后添加過濾條件（一般可以選擇注釋，選擇條件選擇易于操作的如數字1），如圖所示。

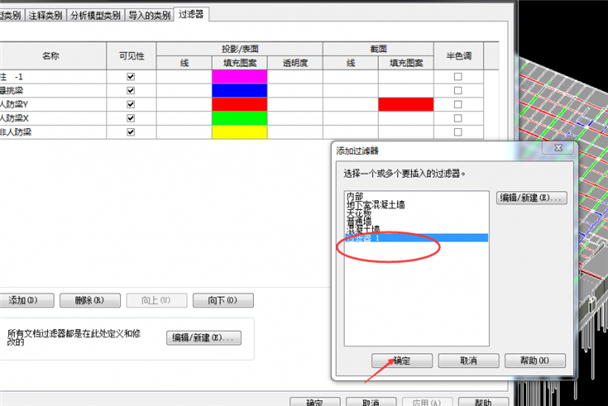

4、通過以上步驟，創建需要數量的過濾器。選擇創建完成的過濾器，點擊“確定”，將需要的過濾器一一添加到視圖中，并設置不同的填充圖案、顏色，如圖所示。

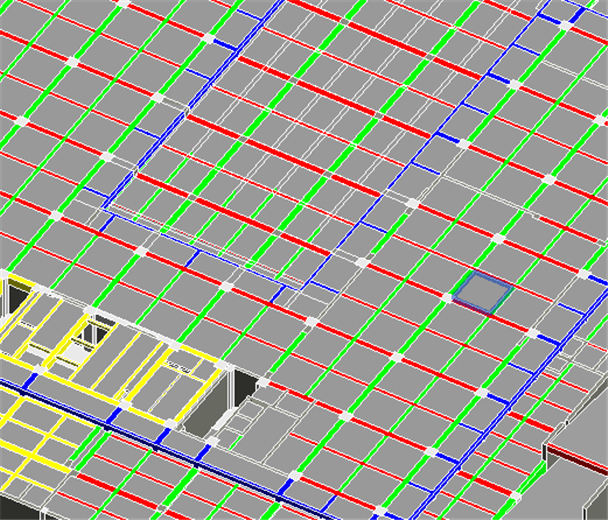

5、當注釋的值改為過濾條件設定的值時，梁的顏色就會改變，如圖所示。
【來源:EABIM】
