在平面圖中該如何利用填充圖案來區分降板跟樓板？

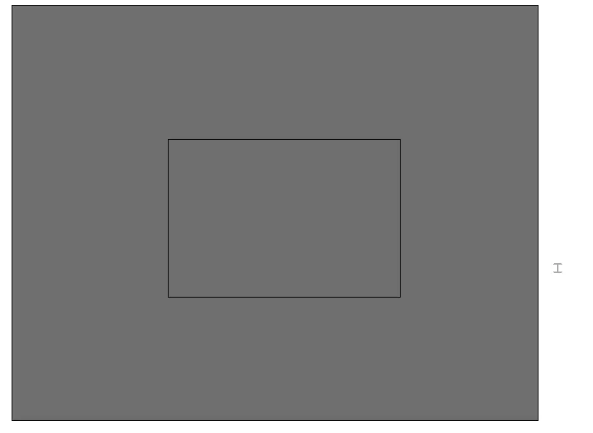

    如圖一所示，中間的樓板為“降板-50”，下面將通過“過濾器”來為其填充表面圖案。

    圖一

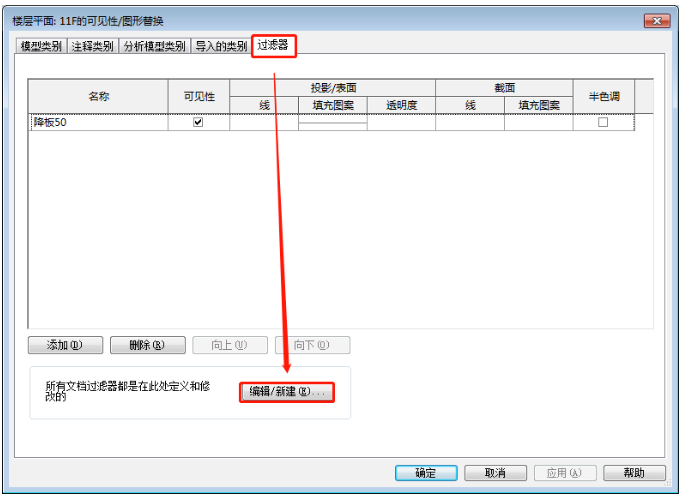

    通過快捷鍵VV打開“可見性/圖形替換”對話框，單擊選擇“過濾器”一項。并在此項中找到并打開“編輯/新建”命令。如圖二所示。

    圖二

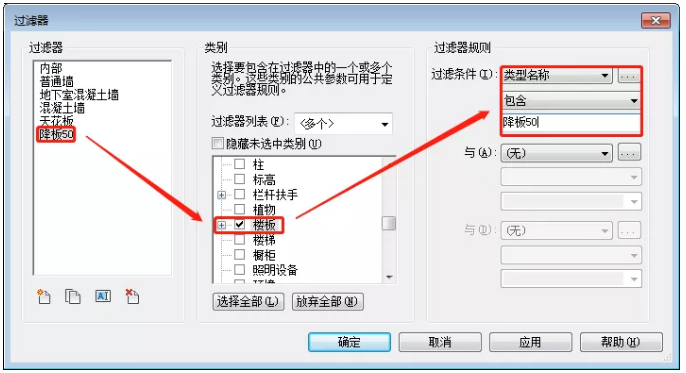

    首先新建一個過濾器，命名為“降板50”，接下來在類別里勾選“樓板”，最后在“過濾規則”里依次選擇“類型名稱”、“包含”、“降板50”，點擊確定。如圖三所示。

    圖三

    再在“過濾器”一欄中選擇剛剛編輯的“降板50”，如圖四所示。

    圖四

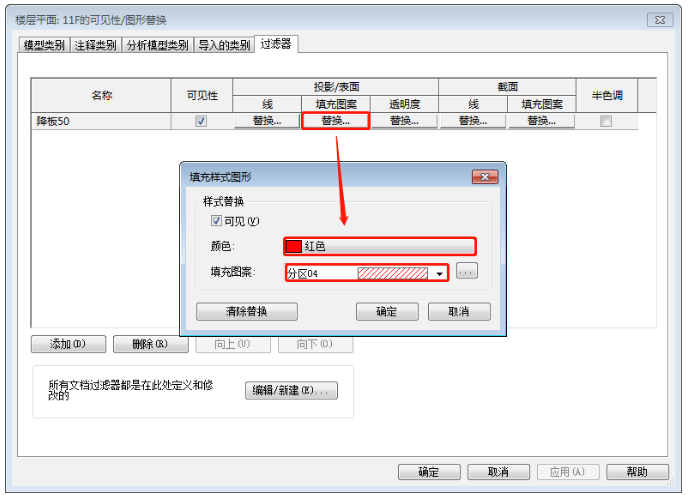

    在新建好的過濾器中，找到“投影/表面”下的“填充圖案/替換”并單擊。在新的選項框中選擇好顏色和填充圖案，如圖五所示。

    圖五

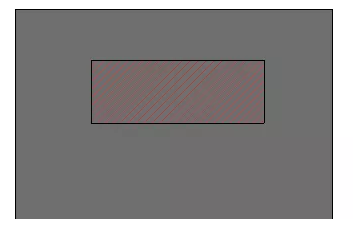

    降板的填充圖案設置完畢，如圖六所示。

    圖六
