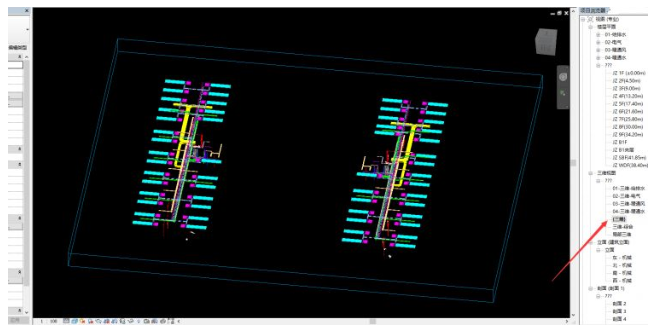

01、BIM模型搭建完成后，一般需要在三維展示。展示要有側重點，比如側重機電管線、側重空調系統，或者只是展示某一個比較復雜的機房，一般的方式就是通過剖面框將需要展示部分框出來并單獨保存一個視圖，如圖所示。

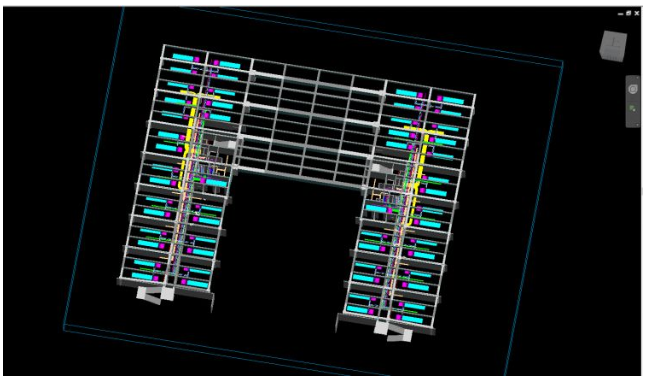

02、很多時候想要表達機電構件的時候，需要顯示它跟土建構件的相對位置關系，土建模型和機電模型同時顯示，會影響機電效果的表達，如圖所示。

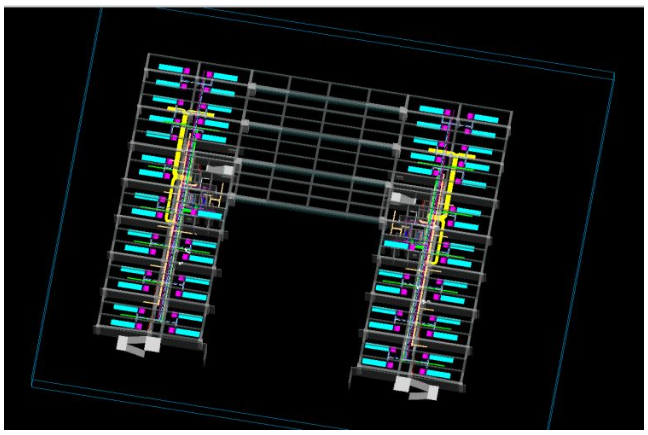

03、這時候讓土建構件淡顯從而突出機電管綜。方式有很多種，比如在vv可見性中為所有土建構件設置一個透明度，如圖所示。

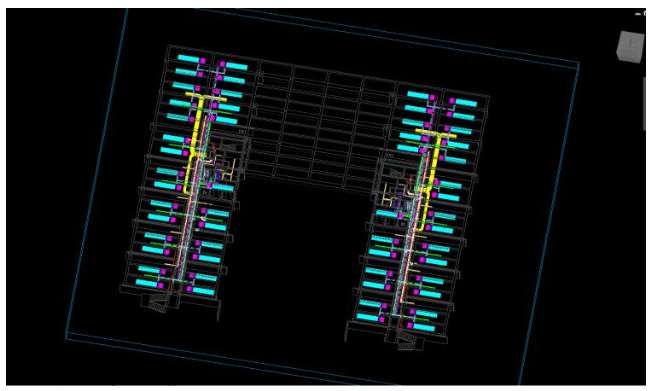

04、有一個簡便方法可以不用設置每個族類別的透明度，比較便捷，效果也不錯：設置規程為機械。此時非機電構件均顯示為半色調，如圖所示。
意義：通過上述文章一個簡單的技巧，既能突顯主要專業的（機電）的實際情況，又能體現相對專業（建筑、結構）的位置關系，并且操作也不是很復雜。
