BIMer們好，這里是知士建工，我是知士君。

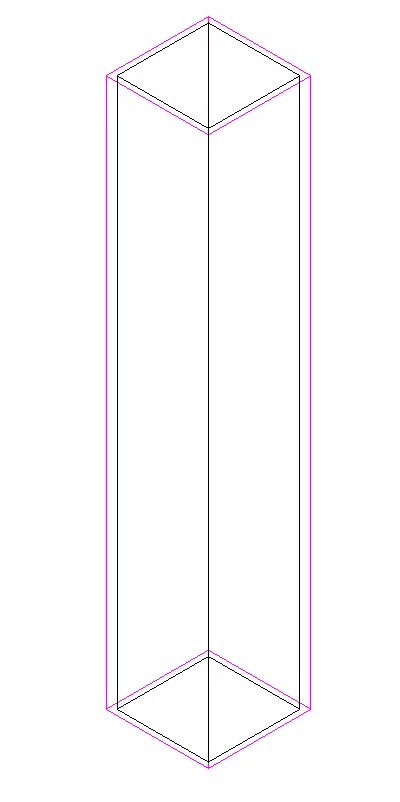

今天Jerry老師又花了一些時間做出來了一篇Revie技巧的圖文和視頻：如何在柱子外部做涂層？
以下是文字版的教程分享：

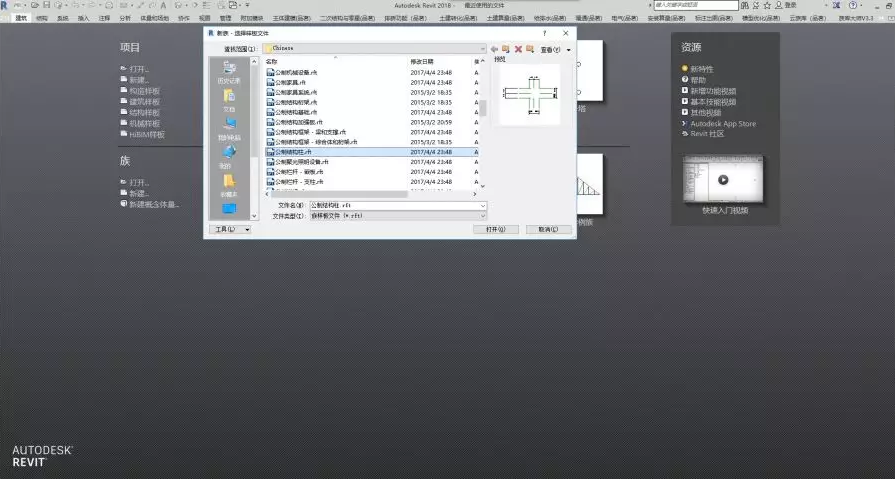

1、打開軟件，新建族找到“公制結構柱”；

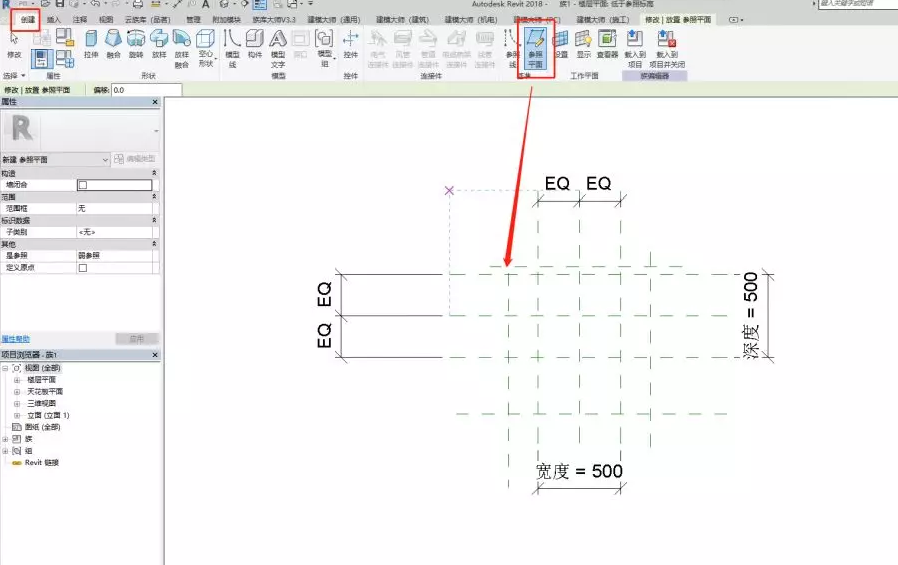

2、選擇“創建”面板下的“參照平面”做出涂層的參照線出來；

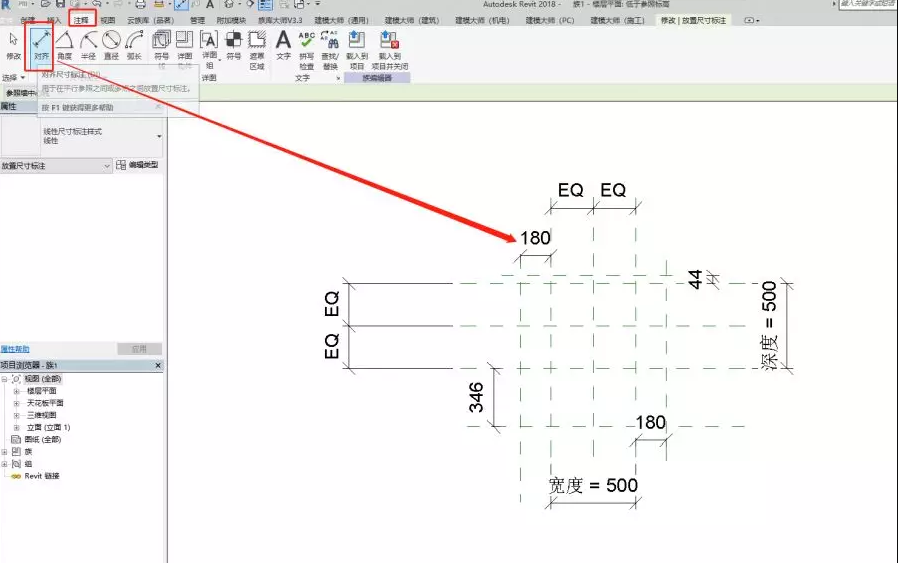

3、點擊“注釋”面板下的“對齊”給涂抹層標上尺寸；

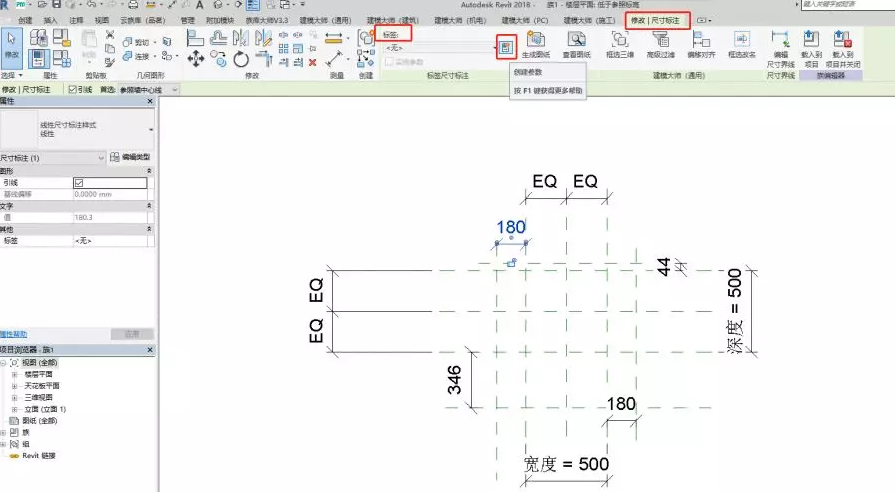

4、點擊標注好的尺寸之后，選擇“修改”面板下的“創建參數”，給涂抹層一個尺寸的參數；（可在“族類型”中修改參數）

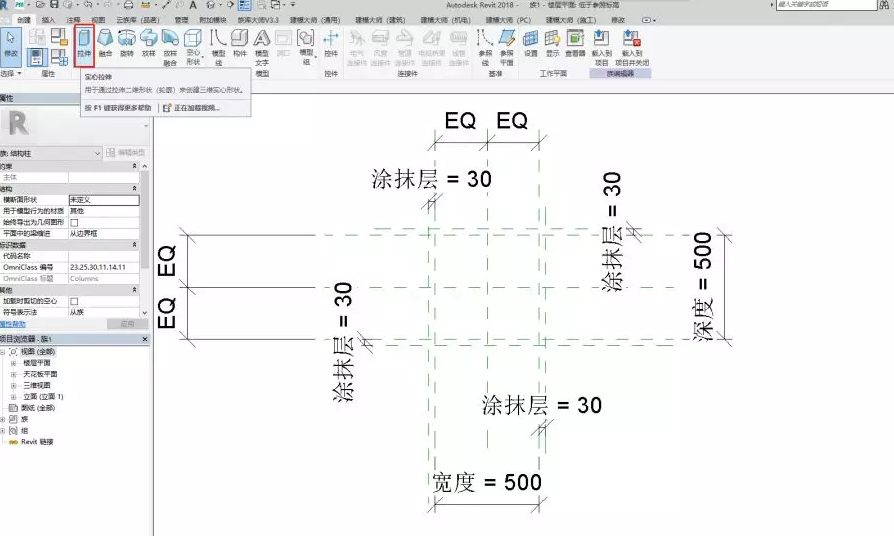

5、選擇“創建面板”下的“拉伸”工具，將形體繪制完畢（包括涂抹層）；

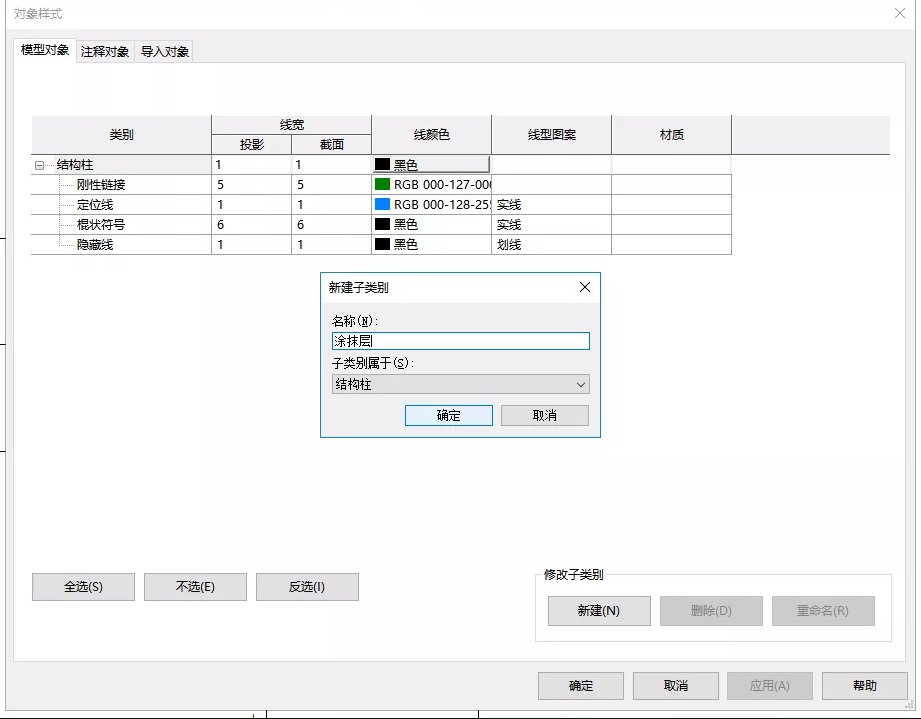

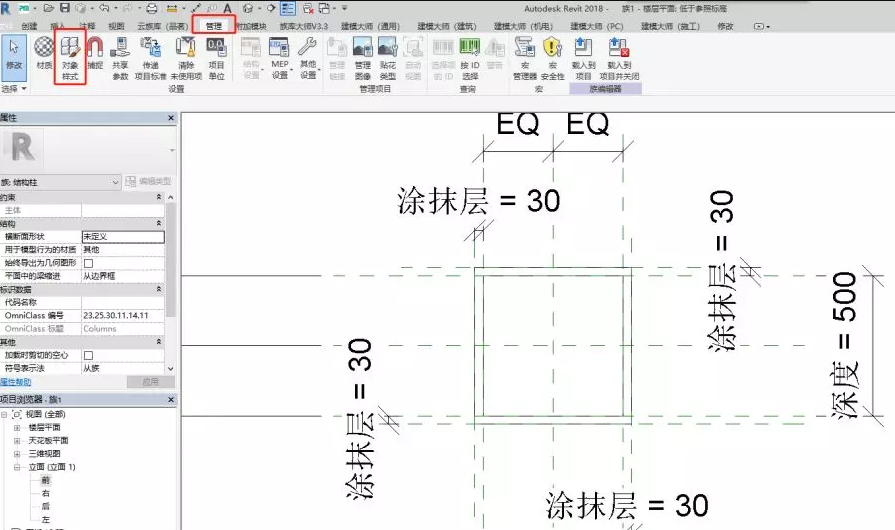

6、在“管理”面板下選擇“對象樣式”新建一個涂抹層的子類別；

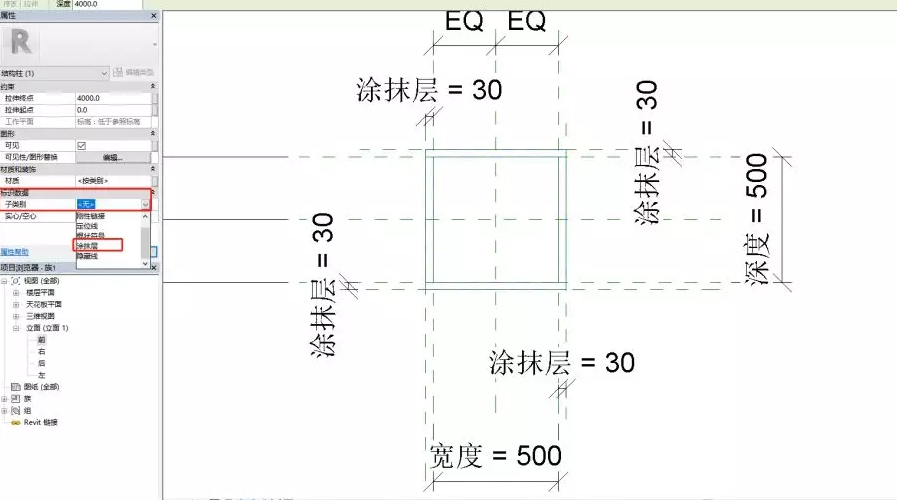

7、選擇涂抹層的形體，在“屬性欄”中修改它的“子類別”；
8、新建一個項目樣板，載入到項目中查看即可。
