[導讀]在Revit中使用“洞口”工具可以在墻、樓板、天花板、屋頂、結構梁、支撐和結構柱上剪切洞口。
小編有話說:
對于revit軟件的使用,大家經常會碰到很多問題,因技巧不熟練而走彎路,時間造浪費。我們會一直為大家分享一些revit操作方面的小技巧,希望可以幫助到大家。大家有好的建議、想法也可以在留言給客服老師!
在Revit中使用“洞口”工具可以在墻、樓板、天花板、屋頂、結構梁、支撐和結構柱上剪切洞口。
在剪切樓板、天花板或屋頂時,可以選擇豎直剪切或垂直于表面進行剪切。您還可以使用繪圖工具來繪制復雜形狀。
在墻上剪切洞口時,可以在直墻或弧形墻上繪制一個矩形洞口。(對于墻,只能創建矩形洞口。不能創建圓形或多邊形形狀。)
創建族時,您可以在族幾何圖形中繪制洞口。

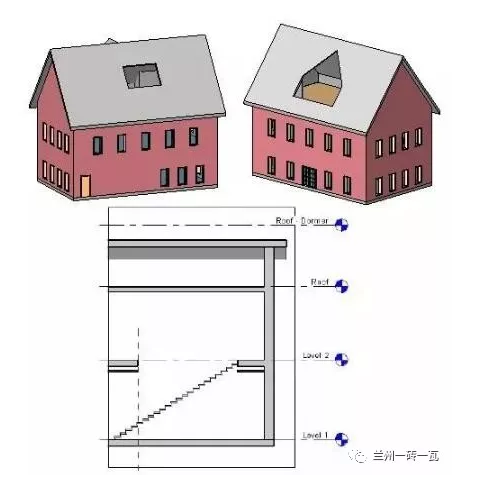

屋頂洞口、老虎窗以及貫穿樓板和天花板的樓梯洞口示例
Revit通過下面的步驟可以在直墻或彎曲墻上剪切矩形洞口。
建筑示例

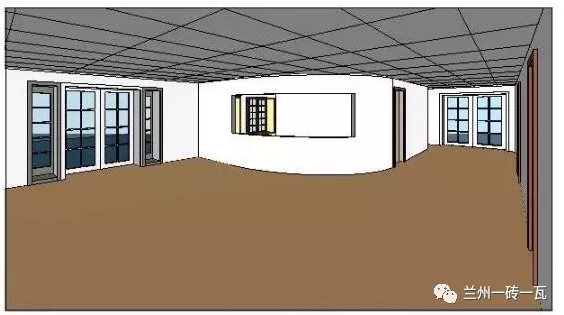

弧形墻上的洞口視圖
結構示例

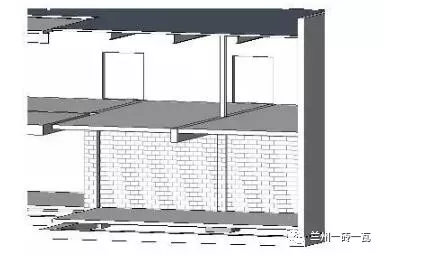

墻上洞口的視圖

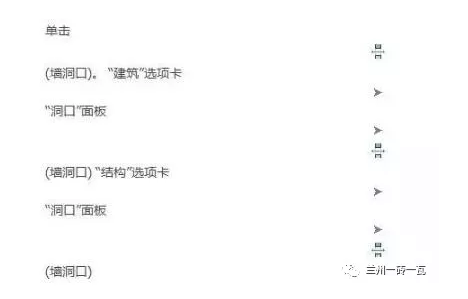

在墻上剪切矩形洞口
打開可訪問作為洞口主體的墻的立面或剖面視圖。
1、選擇將作為洞口主體的墻。
2、繪制一個矩形洞口。
3、待指定了洞口的最后一點之后,將顯示此洞口。

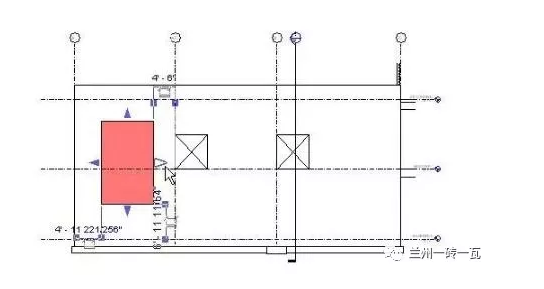

4、要修改洞口,請單擊“修改”,然后選擇洞口。
可以使用拖曳控制柄修改洞口的尺寸和位置。也可以將洞口拖曳到同一面墻上的新位置,然后為洞口添加尺寸標注。

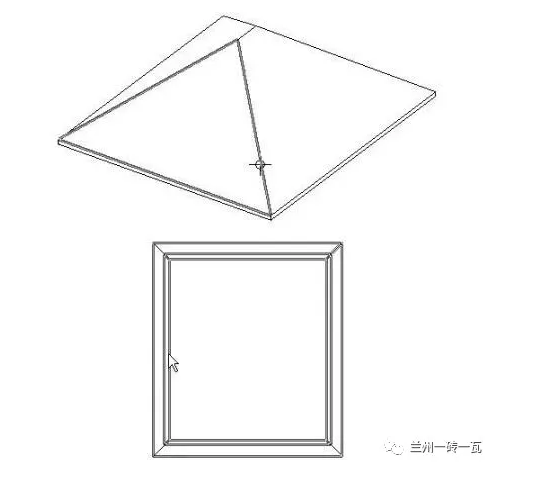

Revit在樓板、屋頂和天花板上剪切洞口主要通過下面的步驟可以在屋頂、樓板或天花板上剪切洞口(例如用于安放煙囪)。可以在這些圖元的面剪切洞口,也可以選擇整個圖元進行垂直剪切。
如果選擇了“按面”,則在樓板、天花板或屋頂中選擇一個面。如果選擇了“垂直”,則選擇整個圖元。
Revit將進入草圖模式,可以在此模式下創建任意形狀的洞口。

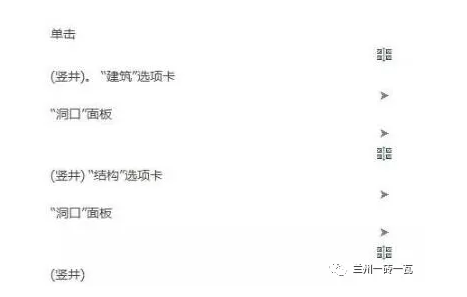

通過繪制線或拾取墻來繪制豎井洞口。
提示通常,您會希望在主體圖元上繪制豎井,例如在平面視圖中的樓板上。
如果需要,可將符號線添加到洞口。
繪制完豎井后,單擊“完成洞口”。

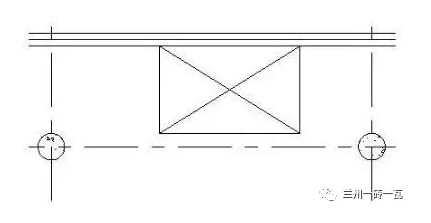

帶符號線的豎井洞口
要調整洞口剪切的標高,請選擇洞口,然后在“屬性”選項板上進行下列調整:
為“墻底定位標高”指定豎井起點的標高。
為“墻頂定位標高”指定豎井終點的標高。
單擊“應用”。
豎井將穿過所有中間標高,并且在這些標高上都可見。如果在任意標高上移動豎井,則它將在所有標高上移動。符號線也在所有標高上都可見。
