Revit技巧 | revit怎么用陣列？Revit陣列建族技巧

發布于：2024-12-23 01:30:02

首頁/技術分享/Revit

1165

BIM中文網

文章來源：智見能源

近期小智團隊開展了數字化移交及工程BIM管理的學習活動，采用了Revit軟件進行輸變電工程設計。小智針對Revit軟件建族的相關技巧，談談我們的認識。

在Revit軟件中，族三維模型形狀的創建可以采用拉伸、融合、旋轉、放樣、放樣融合以及空心形狀等幾種方法，通過這幾種方法可以創建復雜的Revit族模型。除了這幾種基本的創建方法，在Revit族模型的創建中，可以使用多種修改方法，比如對齊、偏移、旋轉和陣列等。

下面介紹下陣列在族模型創建過程中的應用。使用陣列工具可以創建一個或多個圖元的多個實例，可關聯成組同時對這些實例進行操作，也可不關聯成組對每個圖元進行操作。陣列工具可以創建選定圖元的線性陣列或半徑陣列，不僅可以應用在二維草圖，同樣可以應用于三維圖元。

為了避免重復創建模型，在Revit軟件中常常創建參數化模型，以參數來驅動Revit的族模型。在Revit軟件中，不僅可以使用尺寸標注參數驅動模型中某一段尺寸值產生變化，從而使族模型的外形產生變化，也可以創建一個整數參數，用來定義族模型中某些圖元的個數。

通過創建一個動力配電箱來介紹陣列的應用

配電箱內包含若干個微型斷路器，根據微型斷路器的數量，配電箱的尺寸也有所變化。

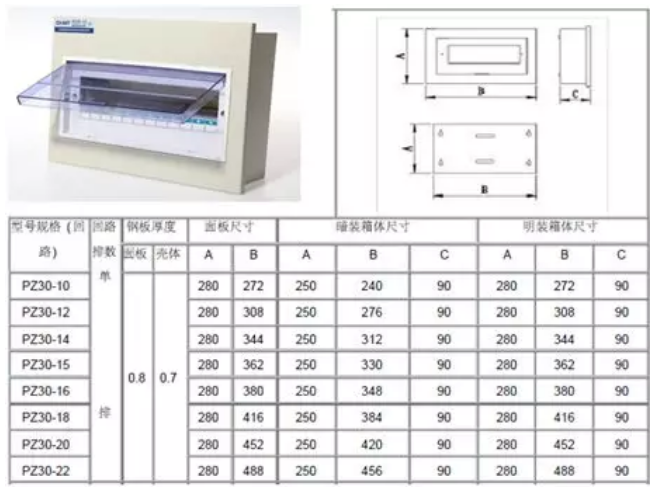

▲圖1動力配電箱（PZ30）

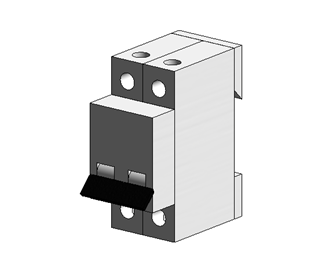

▲創建一個微型斷路器的族模型

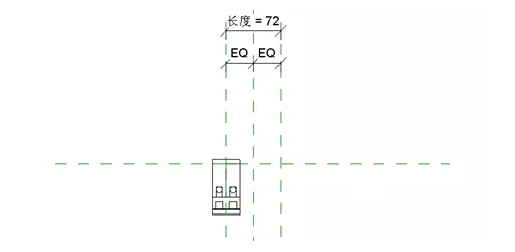

▲將微型斷路器載入到動力配電箱的族中，并創建參照平面用來對兩側的微型斷路器進行定位，并將載入的微型斷路器與參照平面進行對齊并鎖定。

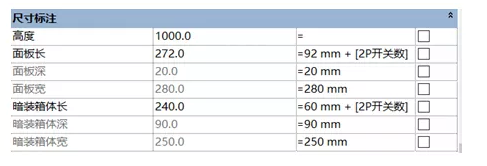

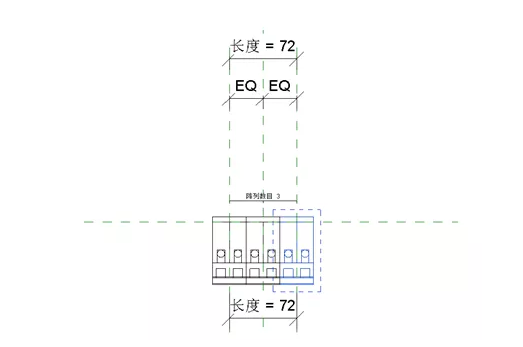

▲對微型斷路器創建陣列，并將陣列數和陣列長度鏈接到參數

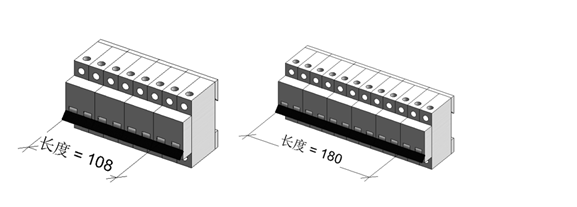

▲修改陣列數目參數，測試能否實現自動設置微型斷路器數目

▲繪制動力配電箱的外殼等其他部分

本文通過一個簡單的例子介紹了陣列在Revit族中的應用。通過陣列數及其他相關參數的控制可以實現某一模塊數量變化，從而實現模型的參數化，熟練使用陣列技巧可以豐富族的復雜程度。
