文章來源：柏慕進業
為了避免重復制作“嵌板族”，可以利用可見性的設置來實現該功能：例如，一個帶了兩個插座的幕墻嵌板，當不設置可見性參數時，二者均為可見；當只需要顯示其中一個插座或無插座時，可根據以下步驟實現：

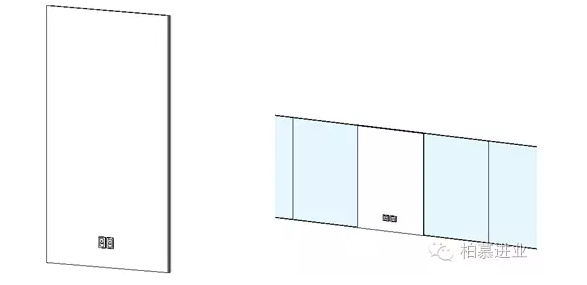

1)制作帶兩個插座的“幕墻嵌板族”，載入項目，替換嵌板，可以看到如圖1所示兩個插座均可見；
圖1
2)在“嵌板族”中添加2個可見性參數，然后與插座嵌套族的可見性關聯起來（或者在插座嵌套族可見性的關聯參數里直接添加關聯參數，只是順序不同，實現的效果是相同的）。
3)方法一：在“嵌板族”中添加可見性參數并與載入到其中的插座關聯，詳細設置如圖2、圖3所示：
圖2
圖3
4)方法二：在插座嵌套族可見性的關聯參數里直接添加關聯參數如圖4、圖5所示：
圖4
圖5

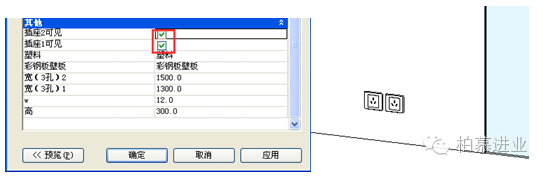

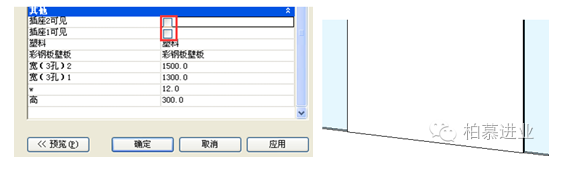

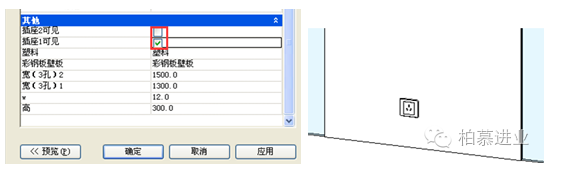

5)將“嵌板族”載入項目中，通過調整兩個插座的可見性，最終可以實現如圖6、圖7、圖8所示的效果。
圖6
圖7
圖8
