    文章來源：廣筑BIM咨詢

    一、應用價值

    普通安裝方式支吊架凌亂分散，交叉較多，采用綜合支吊架施工，將排布整齊有序的綜合支吊架取代傳統支吊架形式，不僅減少了支吊架的數量，而且使管線走線更清晰，明朗，觀感、質量均大大提高。在滿足各種管線布置的前提下，有效地控制整體占用空間。

    支吊架相對于傳統支吊架強度更高，做法更安全可靠，不僅節約了成本，減少了建材用量，還對現場加工的噪音和固體廢棄物污染有顯著改善。

    二、關鍵因素

    2.1、人員能力要求

    1.專業知識：熟悉支吊架布置規范、現場施工流程

    2.熟練運用REVIT、MagiCAD支吊架插件

    2.2、需要用到哪些軟件

    Revit、MagiCAD支吊架插件

    2.3、現場人員組織

    現場工程部、設計院設計師

    三、實施方法

    3.1、結合現場（需求）深化

    1、明確設計及規范要求，結合現場熟悉圖紙

    2、了解客戶需求及項目重點：

    ①施工組織設計（各專業是否分包及施工順序）；

    ②支吊架用什么類型，是否需要考慮抗震支吊架；

    ③采暖支吊架是否有特殊需求（采暖管道一般單獨布置）；

    ④支吊架布置范圍（車道、車位、主樓走廊等）；

    ⑤了解客戶（現場）支吊架布置間距需求。

    3、需要輸出成果：

    ①綜合支吊架模型；

    ②綜合支吊架計算書；

    ③總平面布置圖、支吊架類型大樣圖。

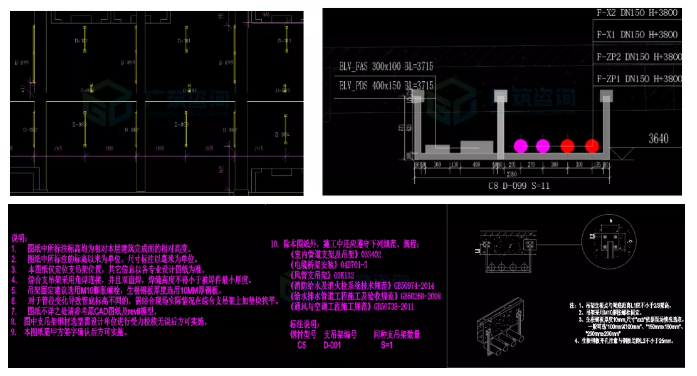

    （模型現場與圖紙）

    3.2、模型精度要求

    1、土建模型：

    和藍圖、現場一致的土建建筑、結構模型（模型中要區分建筑、結構墻）。

    2、機電模型：

    優化后綜合管線模型

    管綜模型需要考慮的因素如下：

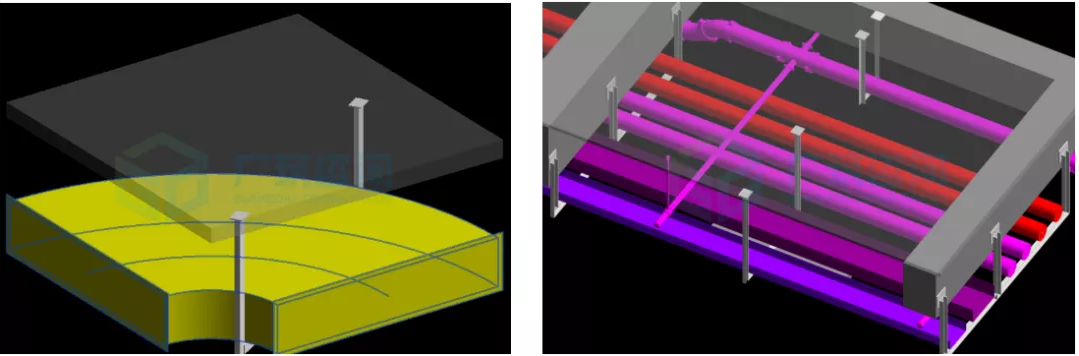

    ①管綜排布時考慮支吊架布置，單專業支吊架、綜合支吊架、抗震支吊架安裝空間；

    ②采暖管道單獨布置，盡量不要和其他管線上下排布；

    ③采暖管道保溫層添加；

    ④考慮支吊架底部橫桿厚度（特別采暖管道大型支吊架）；

    ⑤管道材質確認。

    3.3、綜合支吊架方案設計

    3.3.1總體思路（考慮因素）：

    1、給水與消火栓管、噴淋管共架；采暖管道單獨布置支吊架；成排強弱電橋架共用支吊架；風管單獨布置支吊架；

    2、生根情況不允許的情況下，考慮風管，水管，橋架共用支架；支架間距根據管線和梁的跨距綜合考慮；綜合支吊架優先生根在側梁上，沒有條件時生根到板、結構墻、柱上；

    3、支吊架立柱或吊桿距離管線的凈距為50mm，情況不允許時，適當縮小凈距；

    4、共架的管道底標高對齊；對于變徑的管線，需要現場在支架橫擔上增加墊塊或偏心大小頭；

    5、綜合支吊架采用雙面焊；焊縫高度不得小于被焊件最小厚度；

    6、風管、橋架彎頭、大于630mm閥門添加單獨吊架；水管彎頭處兩側添加吊架;

    7、為方便現場材料選型，盡可能吊架型號統一。

    3.3.2方案制定與確認：

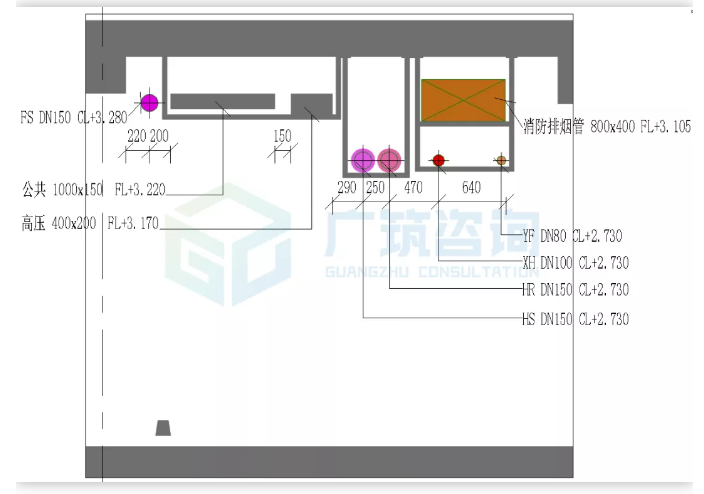

    方案一：

    1、橋架和風管共用支架，間距為3m；給排水消防管共用支架，支架間距5m，小于DN65的管道及橋架中間單獨增加支吊架；

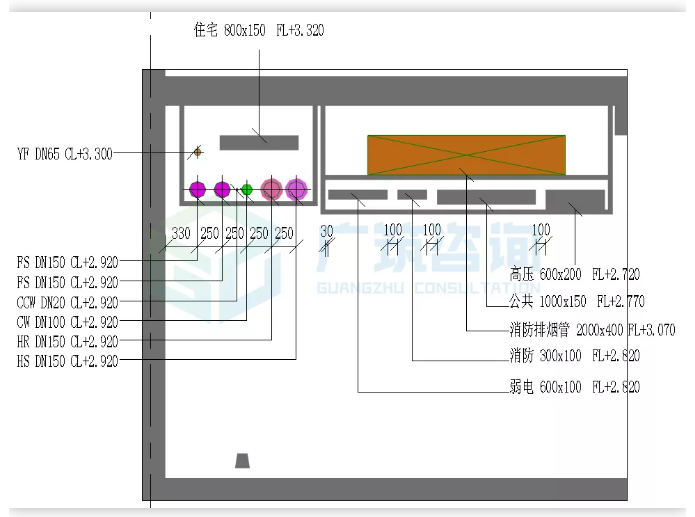

    方案二：

    1、高壓和公共橋架共架，間距1.5m；采暖管道單獨做支吊架,間距5m；消火栓管道和風管共架，間距5m，風管中間單獨增加支吊架；

    設計對該支吊架布置進行審核；形成審核意見；并根據審核意見進行綜合支吊架布置。

    3.4、支吊架布置

    1、管線重量統計

    ①統計每個尺寸下風管的壁厚、材質。

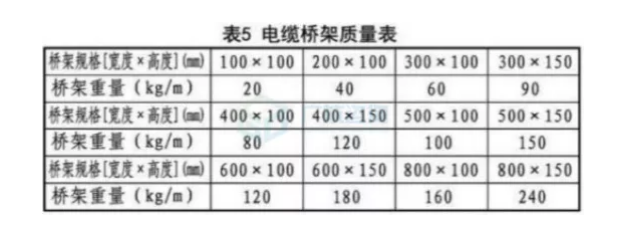

    ②統計每個尺寸下橋架電纜重量（可參考）。

    2、支吊架布置

    ①根據支吊架方案，確認支吊架間距；

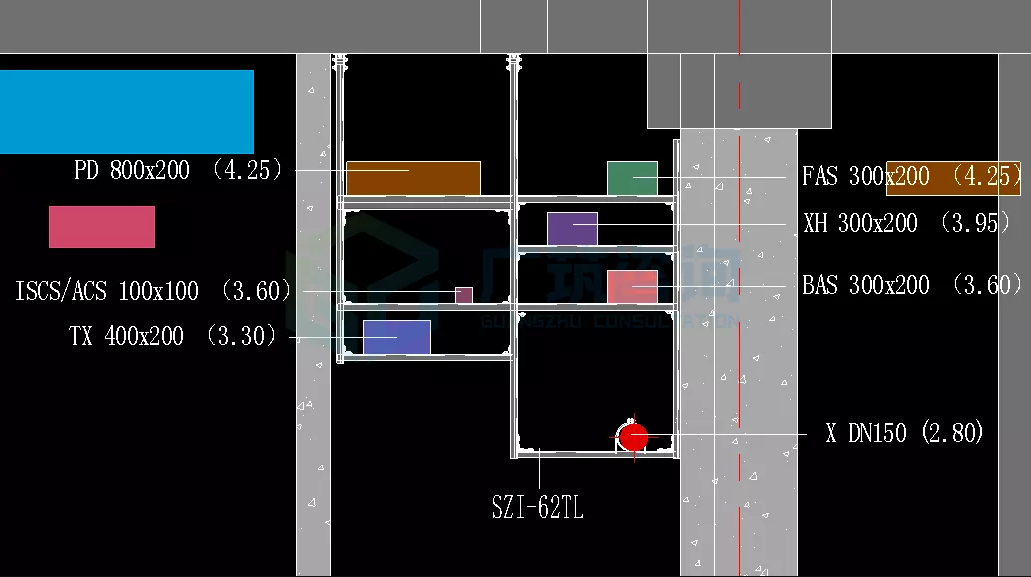

    ②制作剖面視圖，在剖面視圖中利用插件布置支吊架選項，框選需布置的管線；

    ③根據項目需求選擇通用支吊架或成品廠家支吊架；

    ④看管道排布選擇單層支吊架、多層支吊架、多桿、單桿支吊架等；

    ⑤根據大樣圖調整支吊架與管線間距、橫桿、吊桿型號、生根面、安裝點等參數；

    ⑥如支吊架單次無法生成橫桿、立柱可利用綜合支吊架選項，在原支吊架基礎上布置。

    3、支吊架校核

    ①每種類型支吊架布置三個時，取中間支吊架進行校核；

    ②校核時對應輸入風管壁厚、材質；橋架、電纜重量等信息參數（管道自動拾取管道材質）；

    ③軟件自動校核支吊架的拉彎強度、抗剪強度、局部承壓、折減應力、平面穩定等因素是否滿足；

    ④校核不滿足時適當加大支吊架型號；

    ⑤根據項目需求，考慮是否需加大支吊架型號；

    ⑥導出支吊架計算書；

    （現場施工前需設計院甲方相關人員審核認可后方可施工）

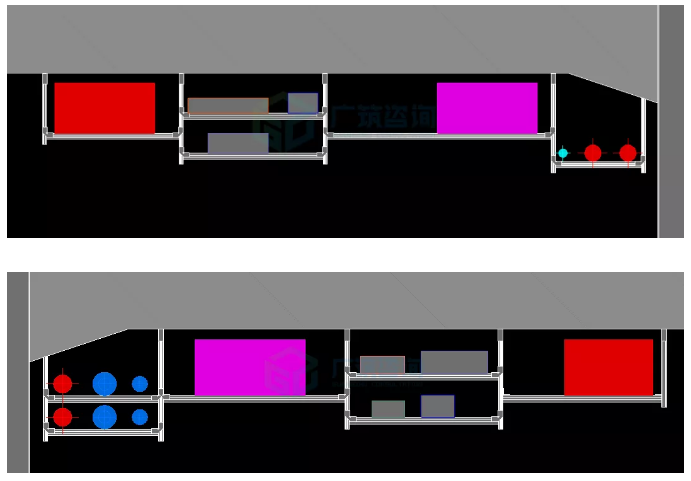

    （支吊架布置效果）

    3.5、支吊架出圖

    平面圖紙：編制支吊架編號，支吊架定位標注。

    剖面圖紙：支吊架型號、標高、橫擔長度、立柱（吊桿）長度、承擔的管線、管線間距、編號、數量等信息。

    3.6、支吊架材料準備及加工制作

    現場根據剖面圖參數下料，加工；加工后核查是否照圖施工。

    3.7、支吊架安裝

    按照支吊架平面布置圖，現場精確定位，安裝。
