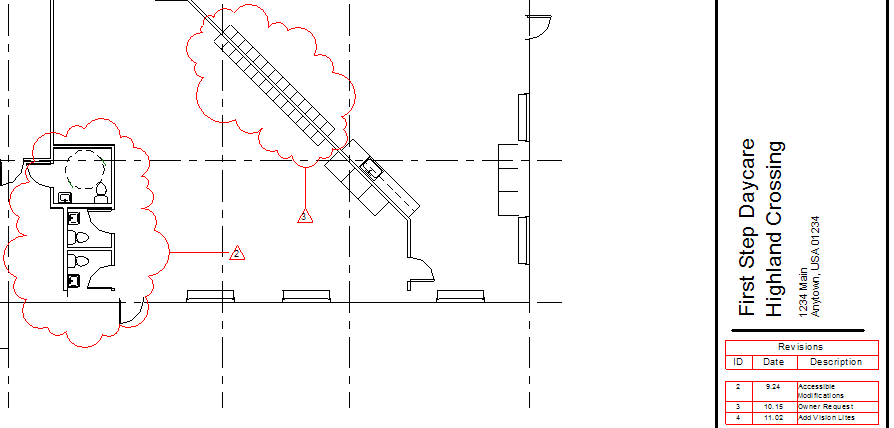

在處理建筑項目時，我們會經常進行修改以滿足客戶或規章要求。而修訂追蹤則是在發布圖紙之后記錄對建筑模型所做的修改的過程。我們可以使用云線批注、標記和明細表追蹤修訂。
“視圖”選項卡“圖紙組合”面板（圖紙發布/修訂）。

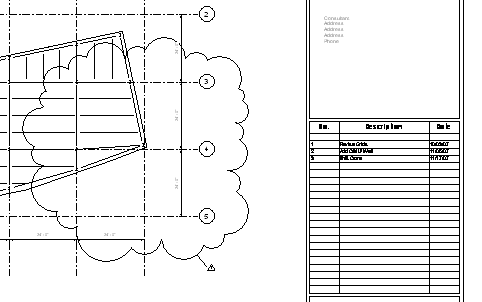

圖紙上的修訂明細表
我們可以使用包含修訂明細表的標題欄在圖紙上顯示修訂明細表。
大多數圖紙的標題欄都包含修訂明細表。當我們將視圖放置在圖紙上并且該視圖包含云線批注時，修訂明細表將自動顯示有關這些修訂的信息。如果需要，我們可以指定將其他修訂（不是由視圖中的云線批注表示）顯示在修訂明細表中。 如果要在圖紙上顯示修訂明細表，可使用包含修訂明細表的標題欄。 當設計修訂明細表時，可以指定其格式、頁面上的方向、顯示的信息以及排序順序。我們可以通過修改標題欄族來控制修訂明細表的這些屬性。
云線批注編號（按項目或按圖紙）
我們在輸入有關修訂的信息之前，一定要仔細考慮要對圖紙上的云線批注進行編號的方式：按項目或按圖紙。
可以使用“圖紙發布/修訂”對話框中的“編號”設置控制云線在標記和明細表中修訂編號的顯示。若需要在創建修訂之后修改此設置，那么所有云線批注的修訂編號可能會修改。
按項目編號（默認值）
Revit 會根據“圖紙發布/修訂”對話框中的修訂序列對修訂進行編號。
例如，假定為修訂 2、3 和 4 創建云線。在圖紙中添加這些云線時，標記和修訂明細表中的編號顯示 2、3 和 4。而我們無法修改該序列號。
按圖紙編號

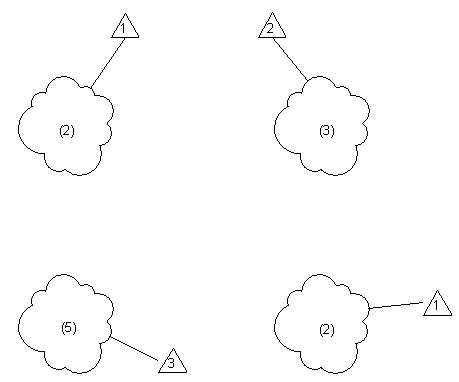

Revit 會相對于圖紙上其他云線的序列對云線進行編號。如果公司的文檔標準要求在圖紙上按順序對修訂進行編號，那這個方法非常有用。例如，假定創建修訂 5、6 和 7，并為它們標記云線批注。當將視圖（包含云線批注）添加到圖紙中時，為修訂 5 創建的云線編號為 1，為修訂 6 創建的云線編號為 2，為修訂 7 創建的云線編號為 3。下圖說明了按圖紙對云線進行編號。云線中的編號是基于項目的修訂編號，而標記中的編號是指定給圖紙上云線的修訂編號。
工作流程：修訂
的對建筑項目進行修改時，我們一定要追蹤修訂以供將來參考。例如，可能要檢查修訂歷史記錄以確定進行修改的時間、原因和執行者。Revit 提供了一些工具，可用于追蹤修訂并在施工圖文檔集中的圖紙上包含修訂信息。
通常會按如下方式管理修訂過程：
1. 在“圖紙發布/修訂”對話框中輸入有關修訂的信息。
2. 更新 Revit 項目以實施修改。
3. 在一個或多個項目視圖中，繪制云線批注以指示已修改的區域。
4. 為每個云線指定一個修訂。
5. 對云線批注進行標記，以識別指定的修訂。
6. 檢查圖紙以確保修訂明細表顯示所需的信息。
7. 發布修訂。
