    文章來源：海南省BIM中心

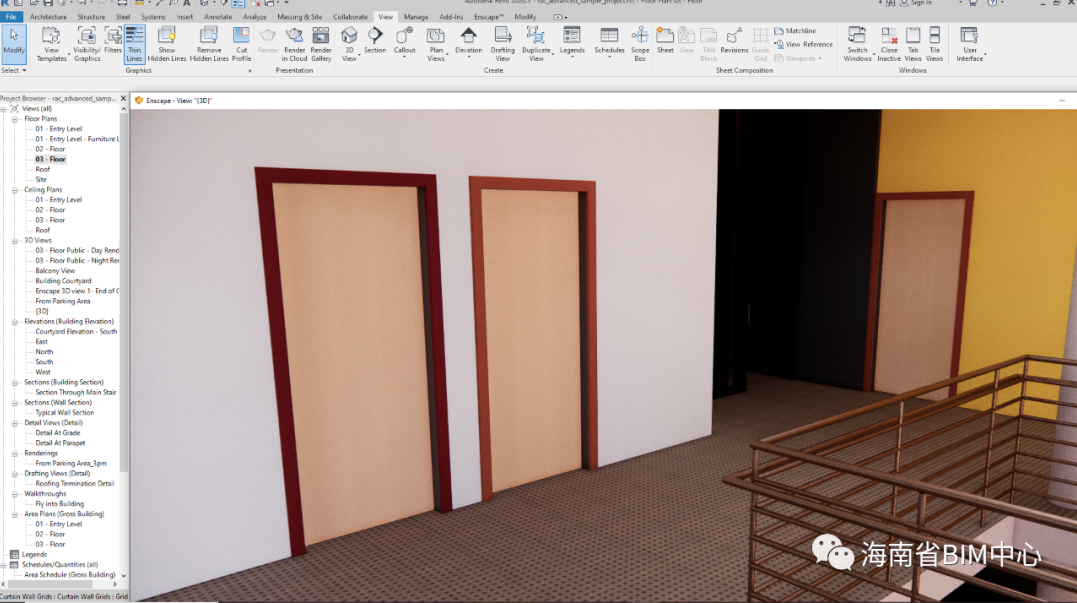

    想象一下，當您在VR中瀏覽設計時無法看到窗戶。這將限制大量有用的信息！無法透過玻璃看透內部沒有任何意義，對于似乎關閉的門也是如此！Enscape使您可以非常輕松地瀏覽設計，但是封閉的門使您無法在實時瀏覽時充分理解設計。

    在Revit中，有兩種方法可以創建敞開的門的外觀：

    一、最簡單：只需通過“可見性/圖形”關閉門面板子類別。

    二、最難：創建一個嵌套在另一個門系列中的門板系列，以便更仔細地控制打開角度，這是一種方法。而另一種方法，這些解決方案效果很好，但由于它們使用的是嵌套族，嵌套參數等，因此復雜得多，但由于它們不受0?和90?限制，因此您可以創建更靈活的門擺動。但是，以我的經驗，此解決方案幾乎沒有提供足夠的ROI（投資回報率）。換句話說，需要很多復雜的工作以換取很少的條件。在大多數情況下，您只需要在Enscape中瀏覽時門就可以打開或關閉。

    三、剛剛好：顯示打開的門板以90?打開。我更喜歡這種解決方案，因為它是1）快速簡便的；2）表示3D方向的揮桿方向；3）適用于幾乎所有情況。

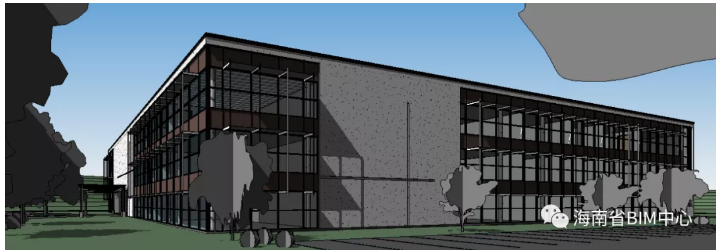

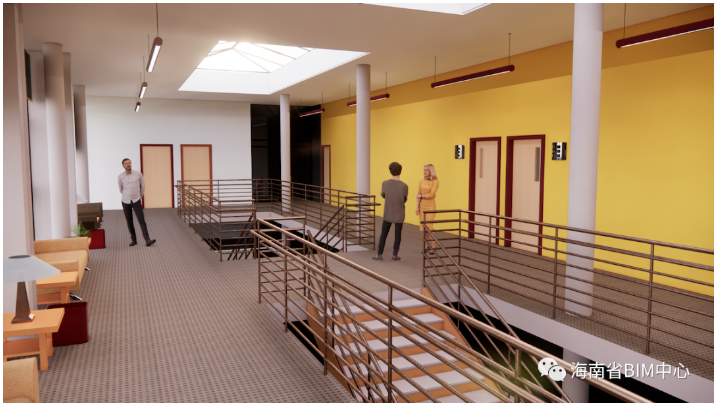

    我真的很喜歡這個項目，因為它說明了如何非邀請的感覺去探索與封閉門設計。在Enscape中瀏覽時，您可以了解直接的大廳空間，但是實際上所有相鄰的空間都被封閉了。結果，直到進入房間，您才能理解隔壁的情況。對設計的了解不是很全面。

    在這個簡單的教程結束時，您將了解如何創建敞開的門的外觀，并體驗敞開的門如何使空間更友好，更吸引人。在Enscape中瀏覽設計時，您不僅可以看到自己的直接位置，而且可以更好地了解一個空間和功能如何流入另一個空間和功能。

    以下教程是一個三步過程，涉及修改現有的門系列，全局參數和鍵盤快捷鍵。

    第一步：修改現有的門族。

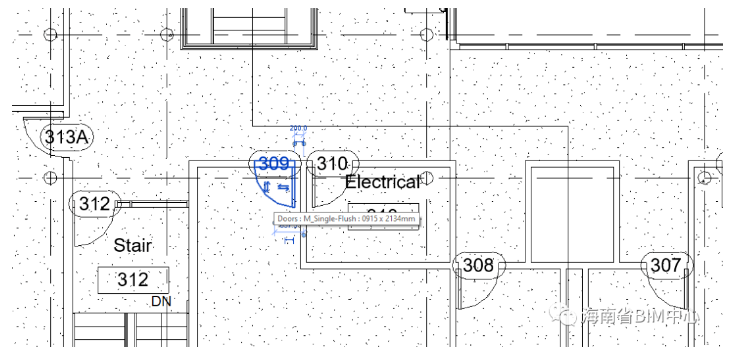

    打開示例項目，然后導航到三樓。選擇下圖所示的門。在大廳走廊的南端。在“族編輯器”中打開門。

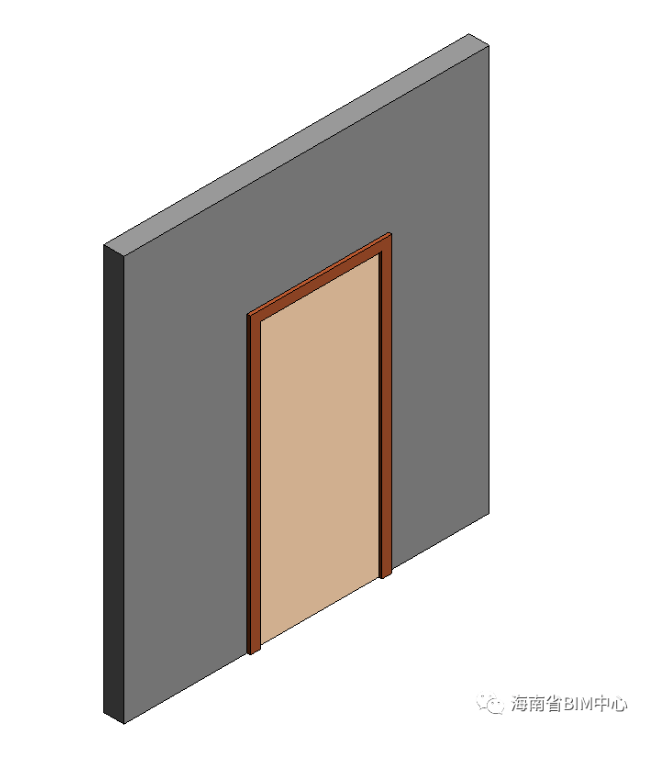

    這是“族編輯器”中的門（下）?？s放比例為1:50，注釋處于關閉狀態，并且“圖形顯示選項”設置為“著色視圖”。

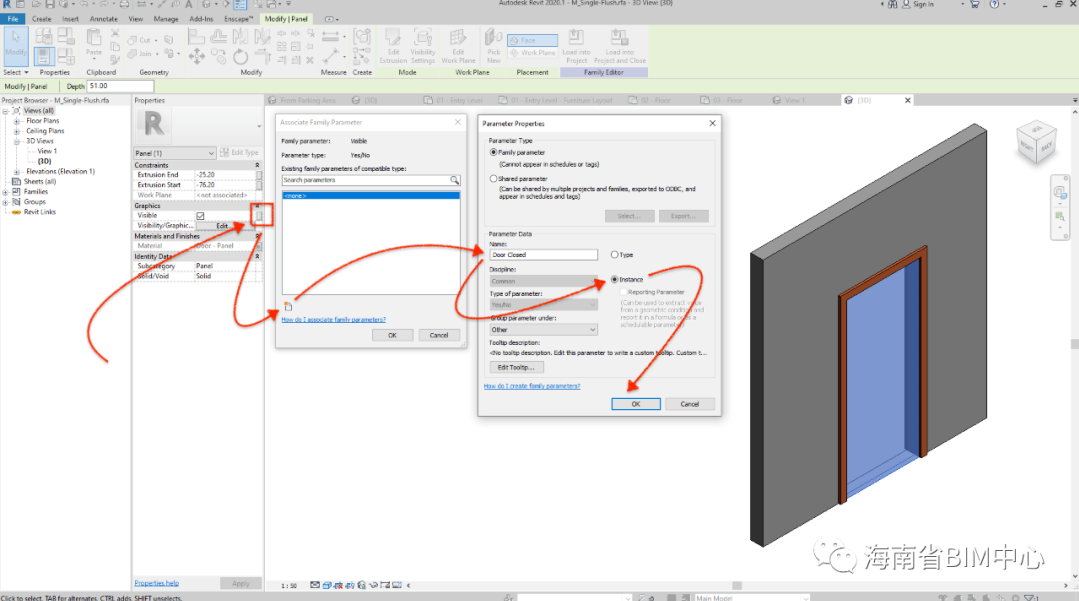

    選擇門面板，然后選擇“可見參數”選項以創建新的“族參數”，如下圖所示。確?！瓣P門”參數設置為“實例”。完成后，選擇確定并關閉兩個對話框窗口?，F在，可以通過實例參數控制門面板的可見性。

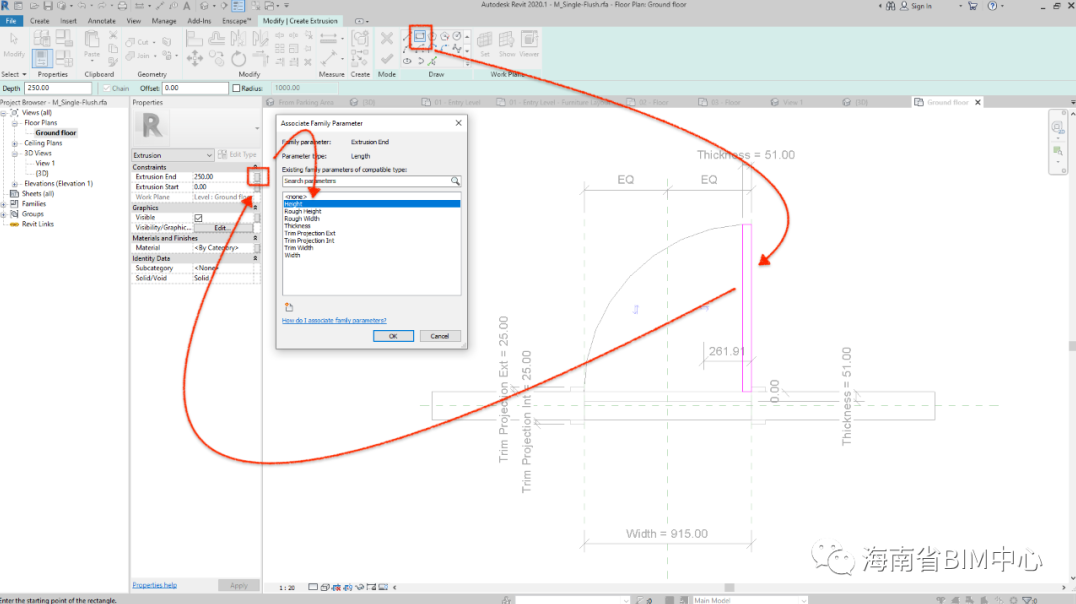

    現在，讓我們創建另一個面板，該面板從“底樓GroundFloor”視圖打開。選擇“創建”>“拉伸”，然后在面板線的頂部繪制一個矩形，如下所示。在完成拉伸之前，選擇“拉伸結束”值并將其與“族參數高度”相關聯。選擇確定以關閉對話框窗口

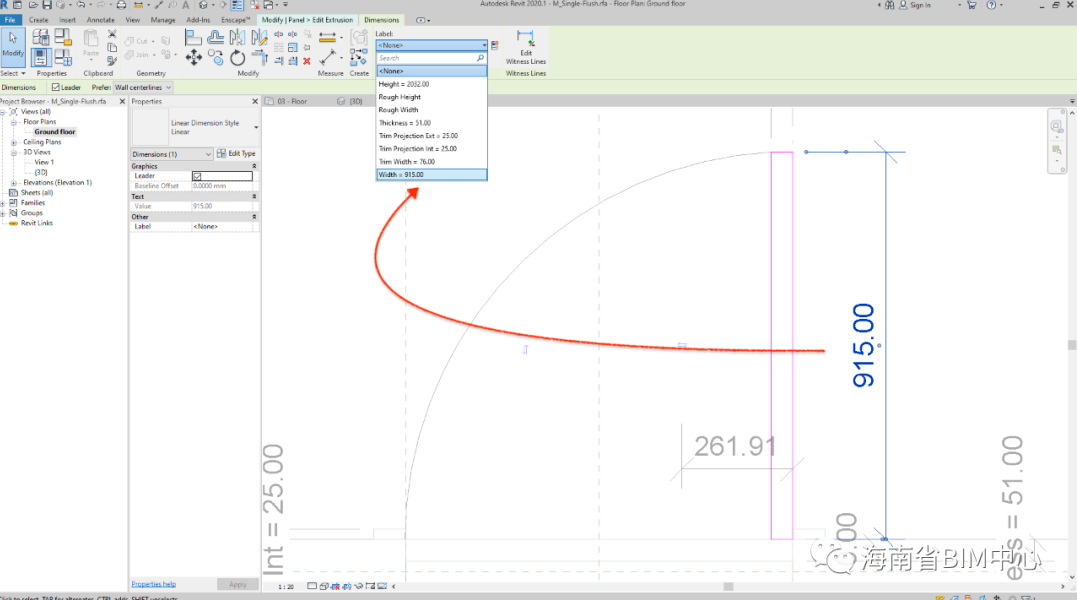

    要控制面板族的長度，請在面板草圖的末尾添加一個如下所示的尺寸。將尺寸與Label值Width關聯。選擇“完成編輯模式”以完成拉伸。

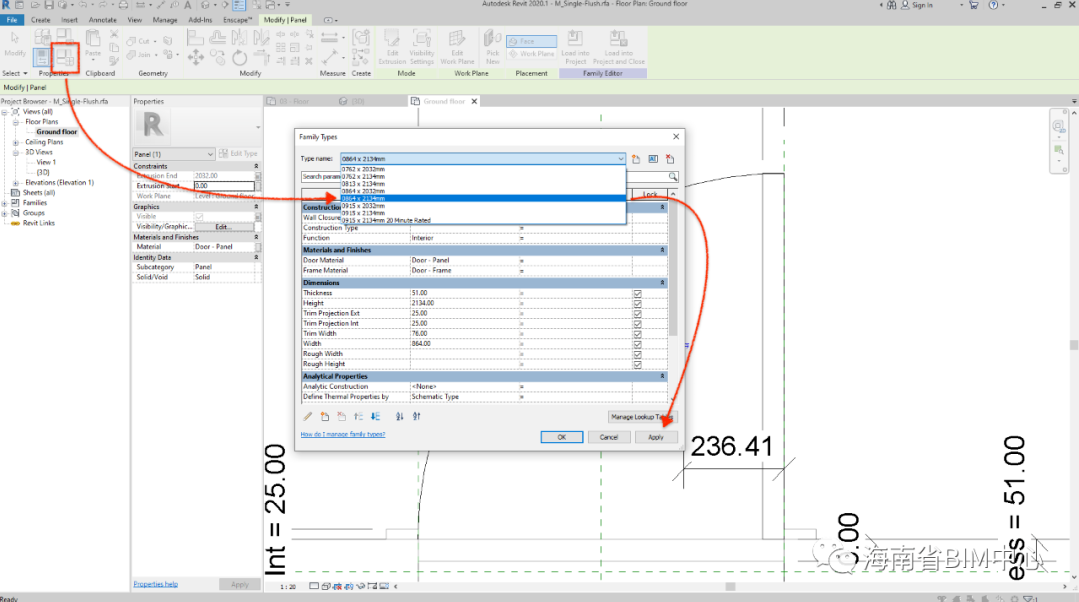

    接下來，打開“族類型FamilyTypes”面板，使用“應用Apply”按鈕確認門可以正確彎曲并隨各種族類型FamilyType一起移動。一旦確認一切正常，請選擇“確定”關閉對話框窗口。

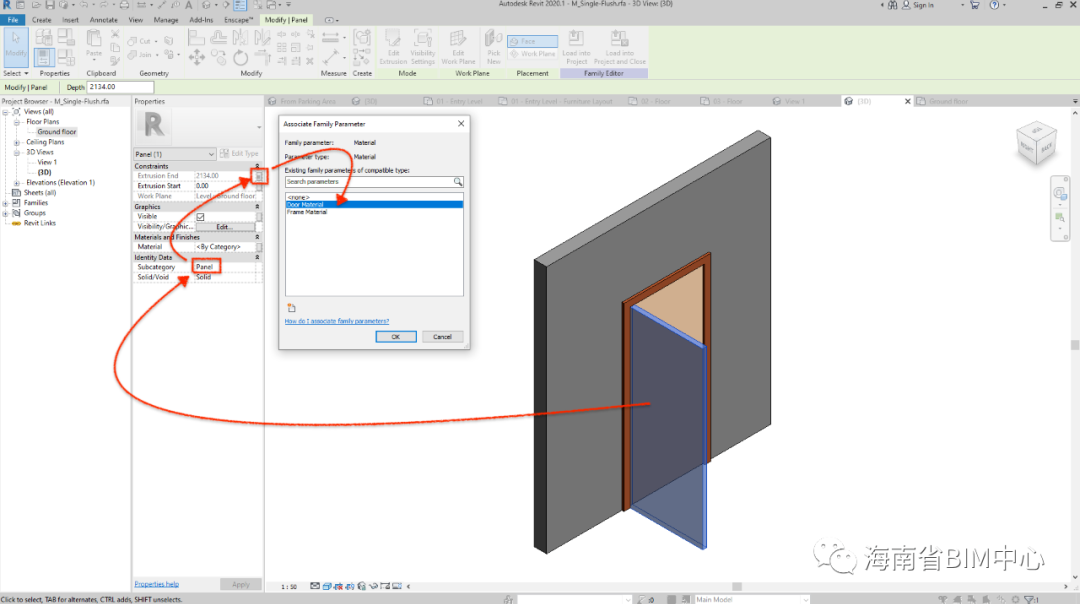

    返回默認的3D視圖，然后選擇打開的面板，如下所示。將“類別數據”>“子類別”設置為面板。選擇材料參數作為門材料。選擇確定以關閉對話框窗口。

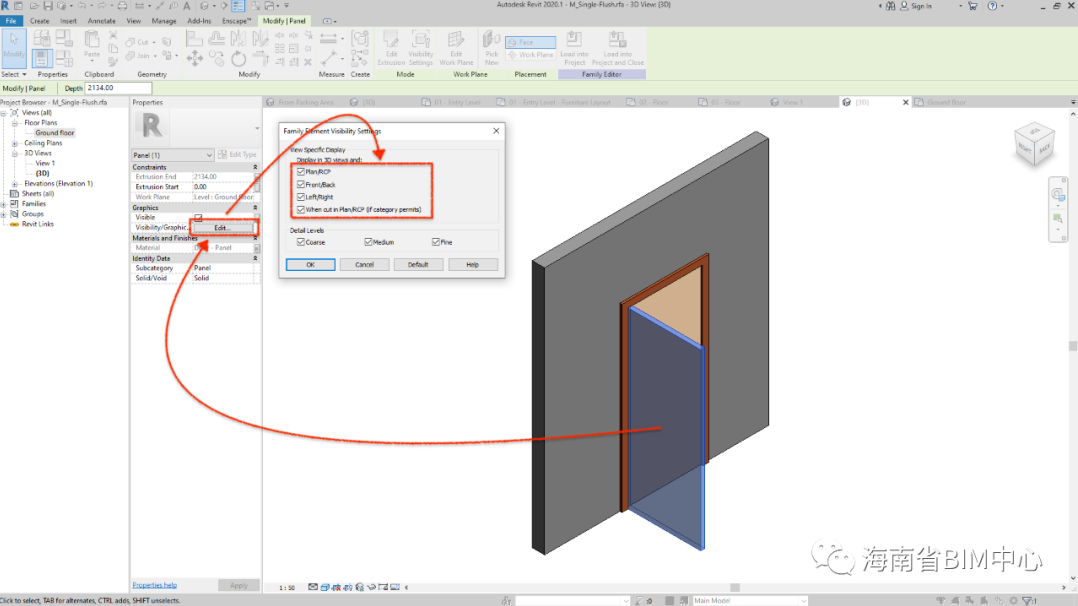

    打開“可見性/圖形”設置，然后取消選擇以下選項以僅在3D視圖中限制門的顯示。

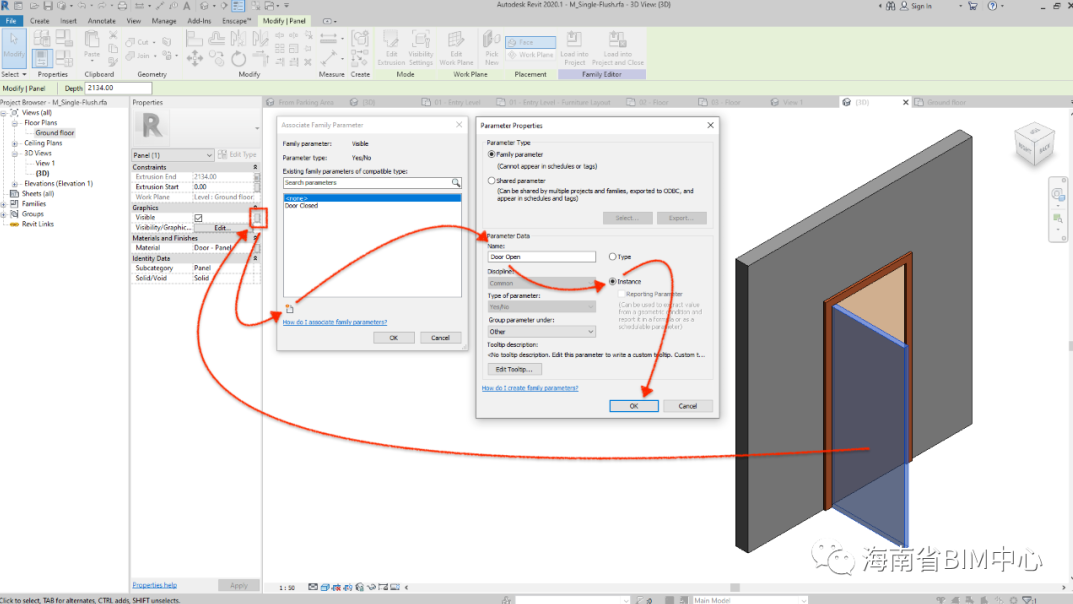

    選擇打開的門面板，然后選擇“可見參數”選項，為3D打開的門創建新的“族參數”，如下圖所示。確?！伴_門”參數設置為實例Instance。完成后，選擇確定并關閉兩個對話框窗口?，F在，可以使用實例參數控制打開的門面板的可見性。

    目前，有兩個“實例參數”可分別控制閉合和打開的3D面板幾何的可見性。使用一個簡單的公式，我們可以從打開面板的值控制閉合面板的可見性。

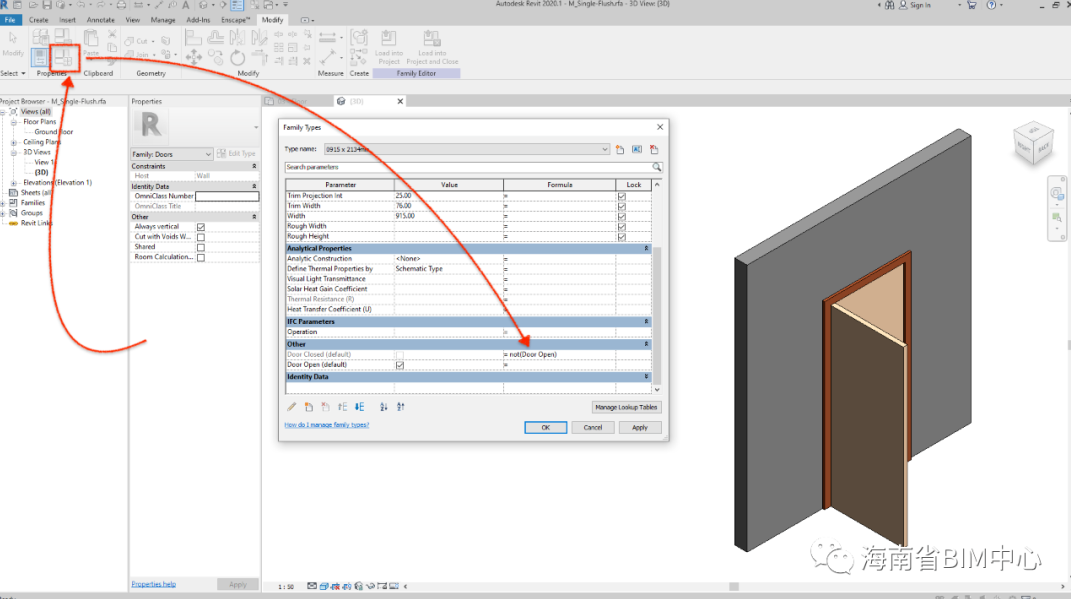

    為此，請打開“族類型”屬性。向下滾動到先前創建的參數，然后將公式“not（DoorOpen）”添加到“關門參數”中?，F在，當您取消選中“開門參數”時，它將自動取消選中“關門參數”，反之亦然。選擇確定以關閉對話框窗口。

    將門系列重新加載到示例項目中，然后選擇“覆蓋現有版本”。

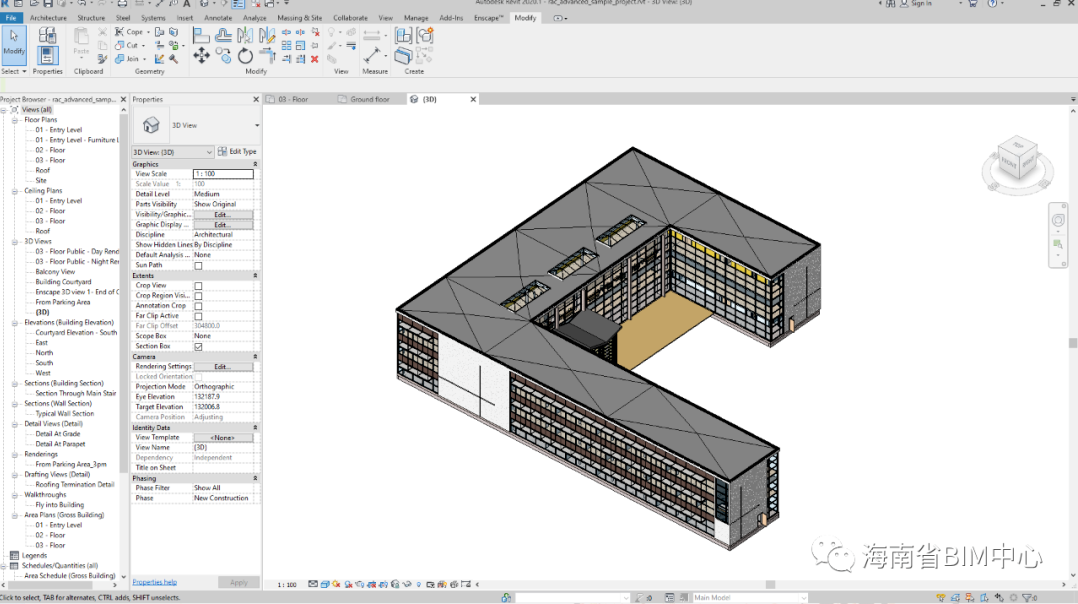

    讓我們測試“開門實例”參數。打開默認的3D視圖。隱藏“地形”，“種植”和“停車位”的類別，以便僅顯示建筑物，如下所示。

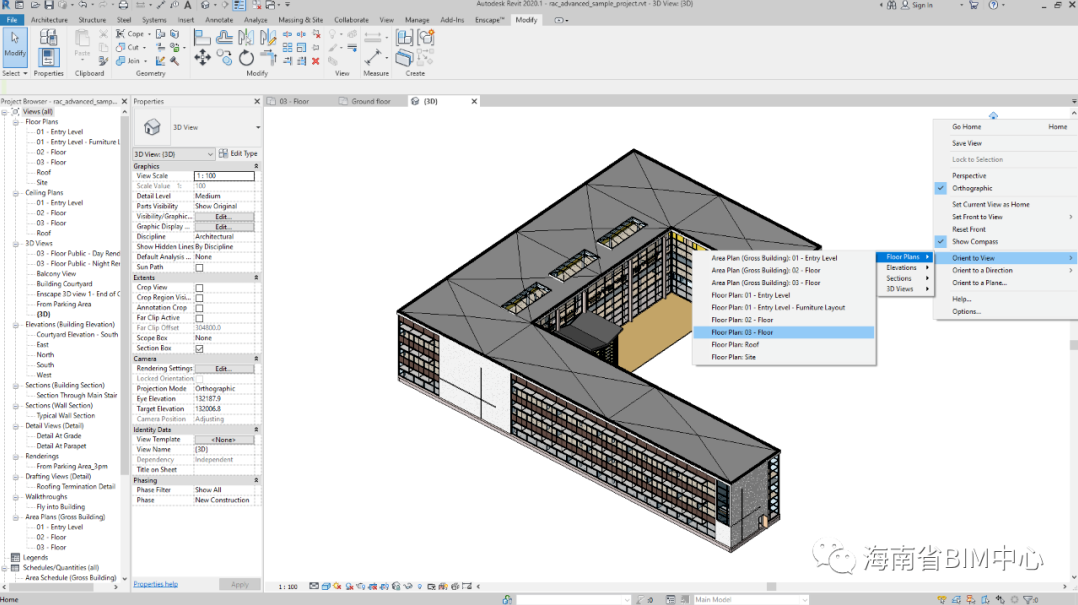

    通過右鍵單擊房屋圖標（右上角），然后選擇“要查看的方向”>“平面圖”>“平面圖：03-地板”，以3D隔離3樓。

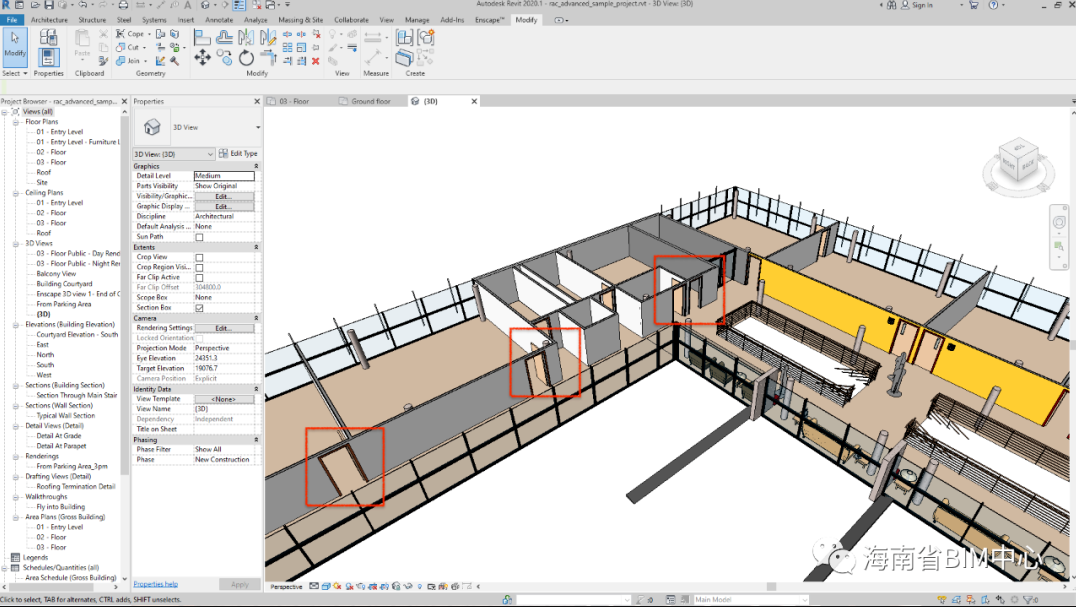

    然后重新定位視圖，如下圖所示。我也將“投影模式”更改為“透視”。請注意，同一系列的所有門均以3D顯示為打開狀態。

    第二步：添加全局參數。

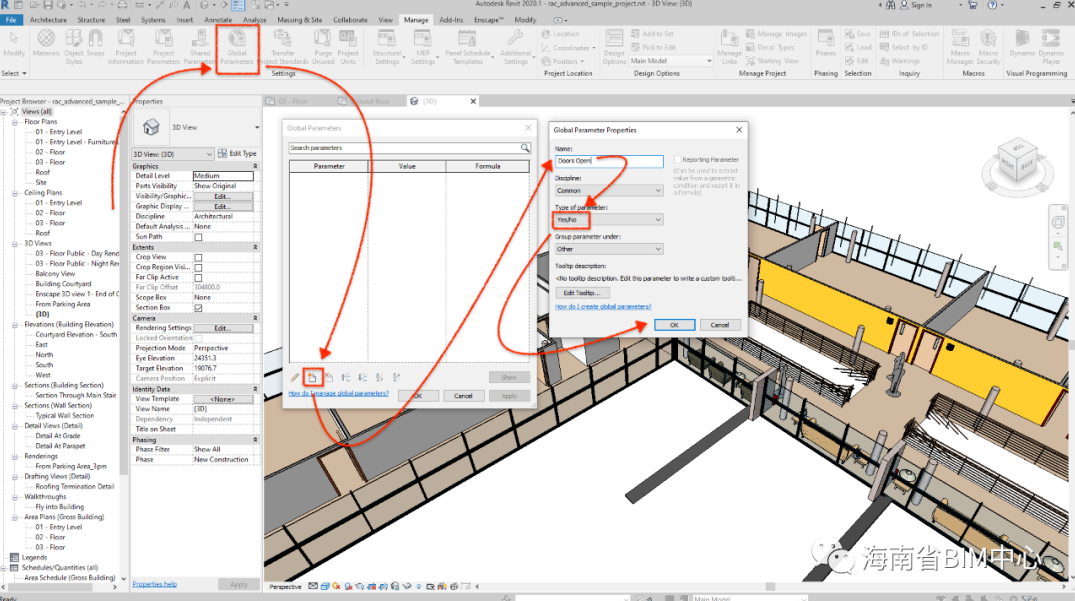

    在“管理”選項卡中，選擇“全局參數”和“新的全局參數”。對于名稱設置參數門打開和設置參數的類型來是/否。選擇確定，然后關閉所有對話框窗口。

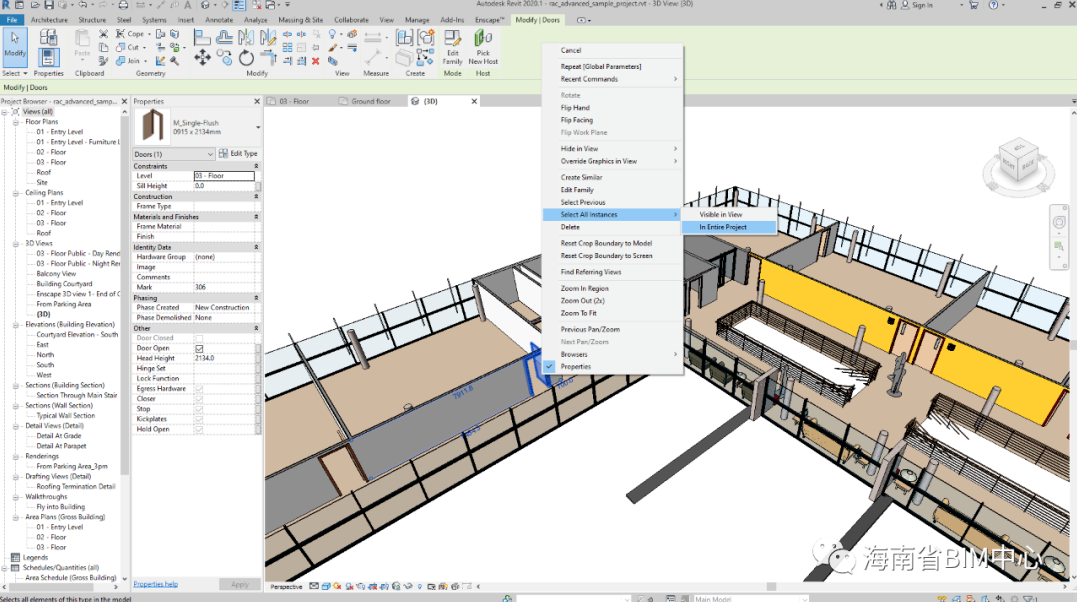

    選擇其中一扇打開的門，然后右鍵單擊以選擇“所有實例”>“在整個項目中”。

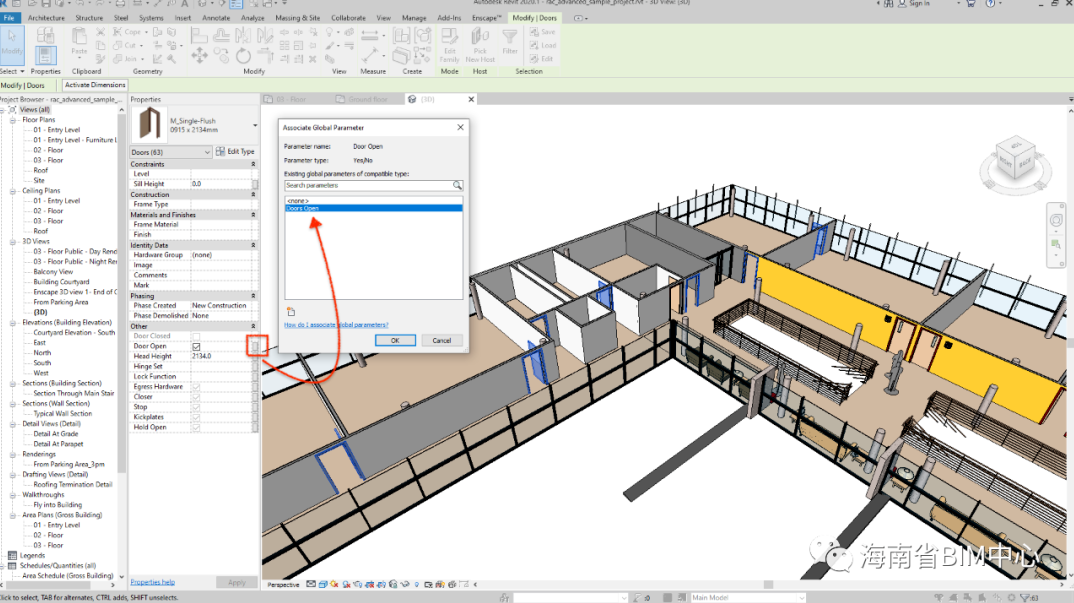

    在突出顯示門的同時，選擇“關聯全局參數”按鈕，并將“開門實例”參數關聯到“全局開門”參數。選擇確定以關閉對話框窗口，如下所示。由于當前未選中“全局參數門打開”，因此門將關閉。

    返回到管理>全局參數，然后打開“全局參數”對話框。選中“開門”值框，然后選擇“確定”。門開著！現在，您只需選中一個復選框，便可以快速簡便地打開和關閉所有門。當然，您需要對所有新門系列和類型重復該過程?，F在，讓我們在Revit中為“全局參數”對話框創建一個鍵盤快捷鍵。

    第三步將鍵盤快捷方式添加到全局參數。

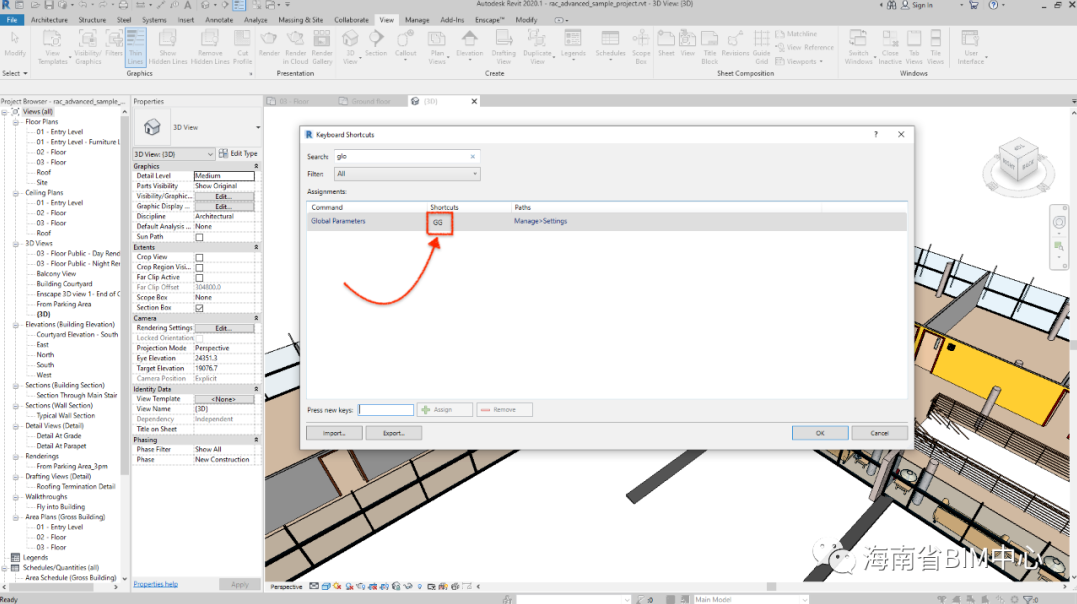

    要添加鍵盤快捷鍵，請選擇“視圖”選項卡，然后選擇“用戶界面”>“鍵盤快捷鍵”。我使用GG的雙鍵快捷方式打開了“全局參數”菜單。選擇確定以關閉對話框窗口。

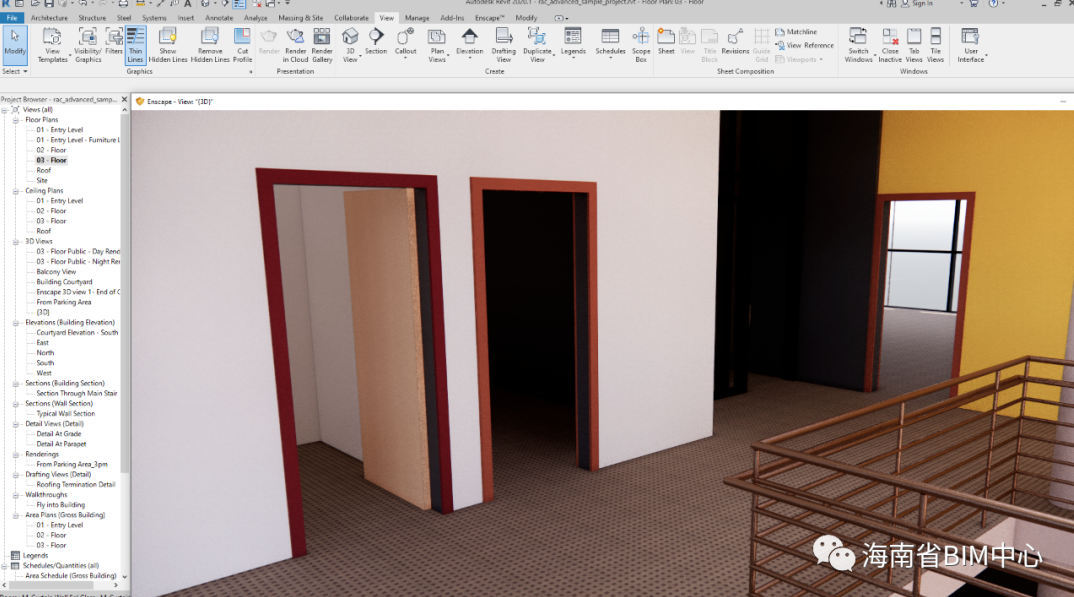

    最后，取消選中默認3D視圖的“截面框”選項，然后啟動Enscape。現在，當您在Enscape中瀏覽項目時，可以選擇將門顯示為打開狀態！:)

    如果需要關閉所有門，請使用“鍵盤快捷鍵”快速打開“全局參數”對話框，然后取消選中“門打開”值。當您關閉對話框并返回到“退出”時，只需單擊一下，門就會顯示為已關閉！

    使用Enscape可獲得快速，輕松和美觀的結果。
