    文章來源：慧航BIM匯

    來源：徐振

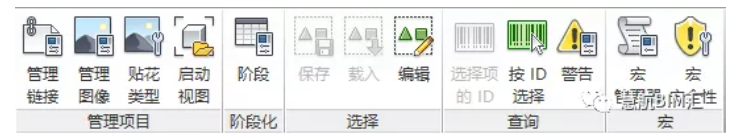

    很多人對Revit軟件可能已經非常熟悉，軟件上上下下各項功能已經滾瓜爛熟了，但是很多人卻一直有一個疑問：軟件管理選項卡中最后兩個按鈕“宏管理器”、“宏安全性”是什么東西，是做什么用的，宏是什么，宏可以做什么？接下來我們將了解Revit中宏的定義與宏的作用，并給出一個案例，展示宏在實際工作中的用處。最后給出一些常用的操作代碼片段。

    首先宏可以理解為是一種程序，用戶可以一些將重復性的工作交給計算機自動完成，節省用戶的時間，這些預定義的操作流程是可以自由設計的，并且操作流程是可預見的。當然宏是基于RevitAPI來編寫制作的，使用宏需要通過編寫簡單的代碼，定義操作邏輯和調用RevitAPI的接口，但是一些簡單的操作也是很好實現的，并不需要系統完整的去編寫一個插件，一個軟件。

    No.1 如何創建一個宏

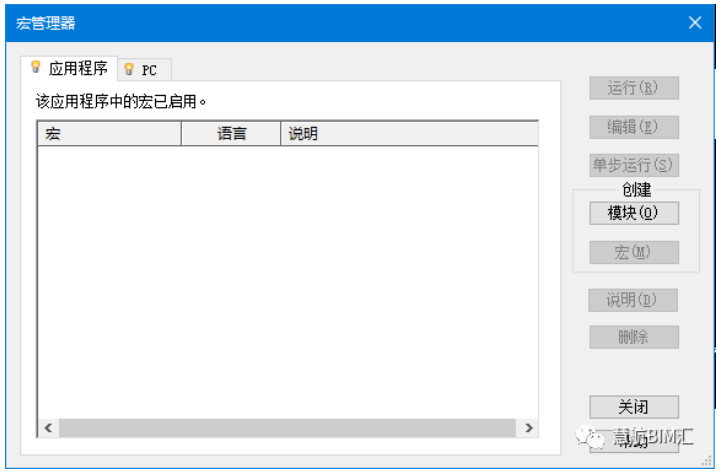

    點擊“宏管理器”按鈕，彈出宏管理器窗口。窗口中有應用程序選項卡和一個名為PC的選項卡，其中應用程序選項卡中包含的宏是可以在該Revit打開的所有的項目中運行的，是應用程序級別的，而PC選項卡中所包含的宏只能在PC這個項目中運行，它是文檔級別的，如果軟件打開多個項目，那么相應的在宏管理器中也會出現多個選項卡。

    （宏管理器）

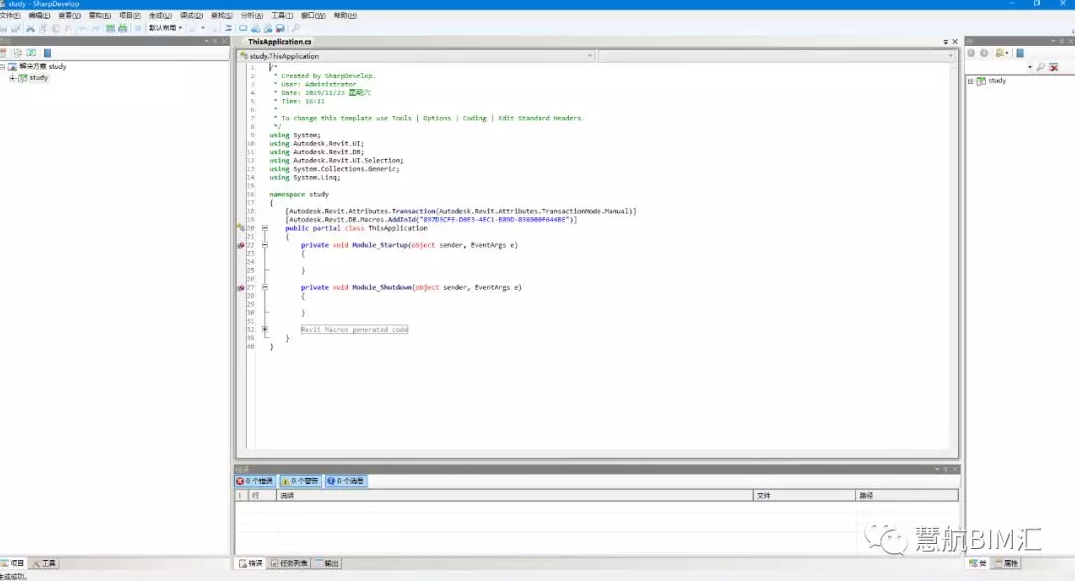

    點擊模塊按鈕，彈出創建新模塊窗口，窗口中輸入模塊名稱（模塊名稱盡量使用英文，命名不規范軟件會提示），語言默認選擇C#即可，說明可根據需求填寫一些提示文字，確定后，軟件將自動打開編輯器，初始狀態下如圖所示，兩側為解決方案中的文件，中間為代碼編寫區域。

    （編輯器）

    No.2 如何制作一個宏

    完成宏的創建后便可開始制作一個簡單的程序，我們在編輯器中找到Module_Startup這個代碼片段，如圖所示，這個可以理解模塊啟動時會運行的一個方法，在花括號里面則是需要運行的代碼。

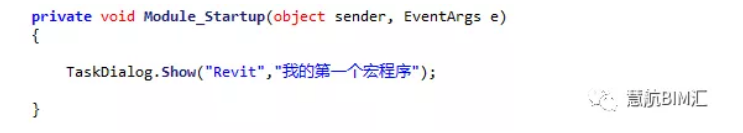

    我們在花括號內部寫入代碼：TaskDialog.Show("Revit","我的第一個宏程序");如圖所示，這句話的含義是彈出一個提示窗口，窗口中的內容是“我的第一個宏程序”。

    No.3 如何運行一個宏

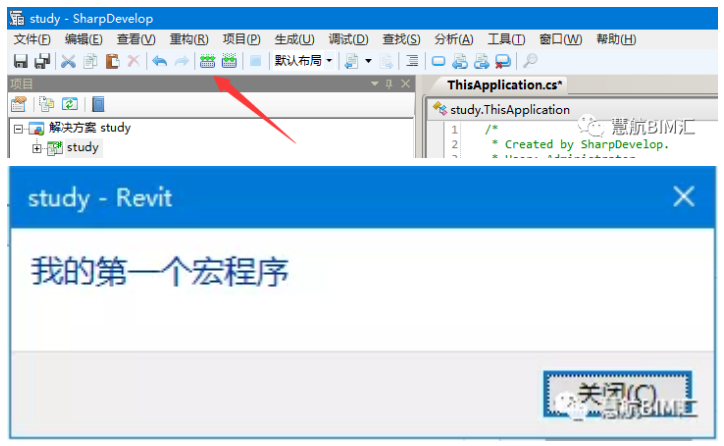

    我們在代碼片段中寫入了一條執行的語句，然后點擊編輯器中編譯按鈕，即編譯按鈕，編譯完成后程序會自動運行。然后你就會發現Revit軟件中果然彈出一個提示窗口，內容是“我的第一個宏程序”。

    （程序運行結果）

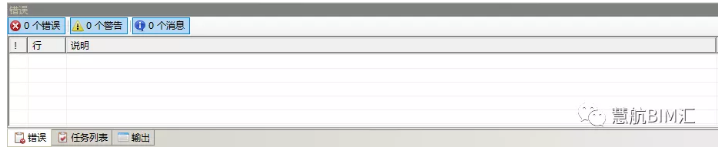

    需要注意的是，每寫完一個程序，編譯后需關注錯誤欄，如果代碼編寫有誤，那么程序將不會被編譯，也實現不了所寫的內容，如果程序沒有錯誤的話，該窗口中錯誤顯示為0，則代表編譯成功，可以開始運行程序。

    （編譯錯誤列表)

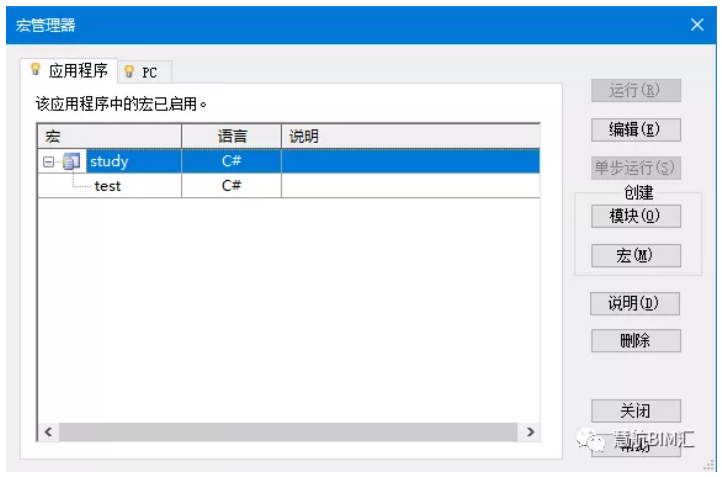

    當然將程序直接寫在模塊啟動事件中是不實用的，回到宏管理器窗口，會發現創建下面除了創建模塊，還可以創建宏，我們選中剛剛創建的Study模塊，點擊創建宏按鈕，同樣彈出創建窗口，輸入完宏名稱后，會發現Study模塊中多出了一個宏的子目。如下圖所示。

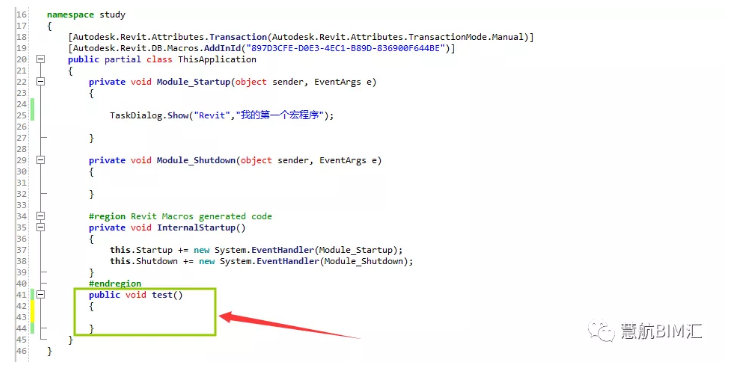

    我們回到編輯器，會發現代碼的下面增加了publicvoidtest()方法，并且在宏管理器中選擇子目后，右側運行按鈕居然亮顯了，因此我們可以這樣理解，如果點擊允許了某個子節點，那么接下來就會允許這個子節點所對應的代碼中的方法。大家可以將上面彈出提示框的代碼寫到下面的方法中，點擊運行后，是否會出現同樣的效果。

    案例:

    接下來我們通過一個實用的案例來更加直觀的學習宏的功能，案例代碼量會更多，但是我會詳細解釋每行代碼的含義，沒有revit開發經驗的也不要擔心，為了簡化，我們只實現功能，盡量減少流程。

    案例：給項目模型中所有的墻模型名稱統一增加加前綴

    我們的案例就不再新建宏了，寫在直接publicvoidtest()方法中。

    首先理一理思路，首先需要獲取到模型中所有的墻的模型，并且通過這些墻獲取到所有的墻類型，最后再統一修改墻類型的類型名稱即可，思路相當簡單。

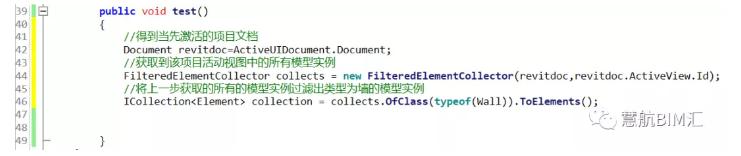

    獲取模型中的所有墻體模型，實現代碼如圖所示，其中第42行是將Revit軟件中正在編輯的模型的文檔數據獲取到并賦值給revitdoc變量，然后在43行是直接調用API將該項目文檔中激活的視圖中的所有模型實例獲取到collects中，最后通過過濾器將所有的Wall類型過濾出來，也就是墻類型。

    (得到所有墻實例)

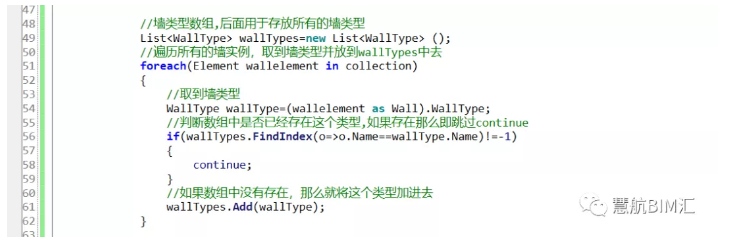

    獲取到所有的墻類型，以上我們只是獲取到墻的實例，接下來則是通過這些取到所有的墻類型，如圖所示。其中wallTypes是一個數組，可理解為是用來臨時存放所有墻類型的，WallType是墻類型的類名稱，foreach是一個循環語句，即依次遍歷所有的墻實例，然后將墻實例的墻類型獲取下來。第56行是判斷語句，判斷數組中是否已存在此時遍歷到的族實例的類型，如果已經存在，那么直接continue跳過，如果不存在那么就通過List數組的Add方法添加一項。

    (提取所有墻類型)

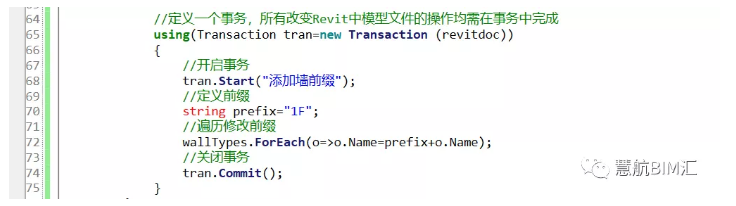

    修改族類型，RevitAPI中要求所有對模型文檔的做出修改的操作均需放置在事務中，圖中65行出定義了一個事務，然后在操作前啟動了事務，運行完成后通過Commit()方法隨即關閉了事務，第72行則是具體修改墻前綴的代碼，通過遍歷數組中每個墻類型，為每個墻類型名稱前面增加了”1F”這個字符串。當然最好的方式是彈出一個輸入框，輸入具體前綴的值，該案例為簡化流程則直接在代碼中定義前綴名稱。

    (修改前綴)

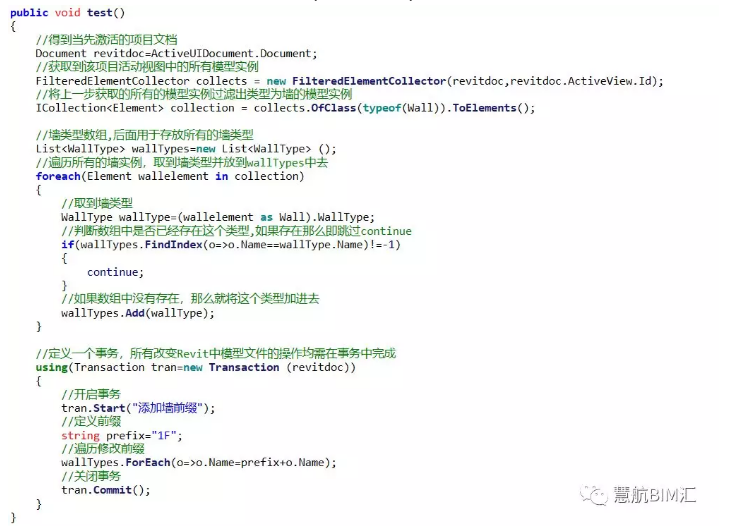

    如下圖所示為案例的所有代碼：

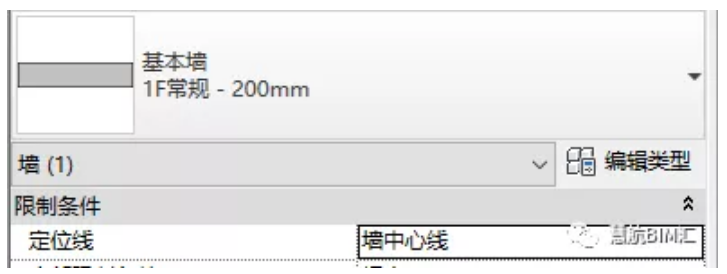

    (增加前綴墻)

    (完整實現代碼)

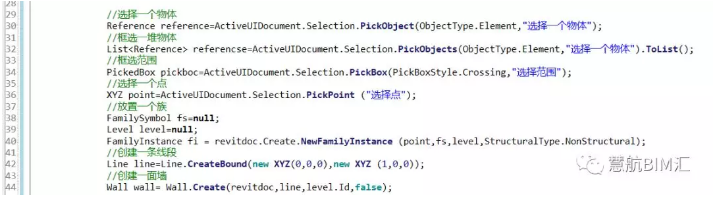

    常用操作代碼片段:

    總結：

    合理的使用宏程序，積累一些常用的程序功能有助于提高工作效率的，宏的使用難度相對于Revit是簡單的，因為用宏實現的操作也是相對簡單的，當然也可以實現像插件一樣的復雜完整的程序。對于初學者來說，難點主要在于對調用RevitAPI不是特別熟悉。
