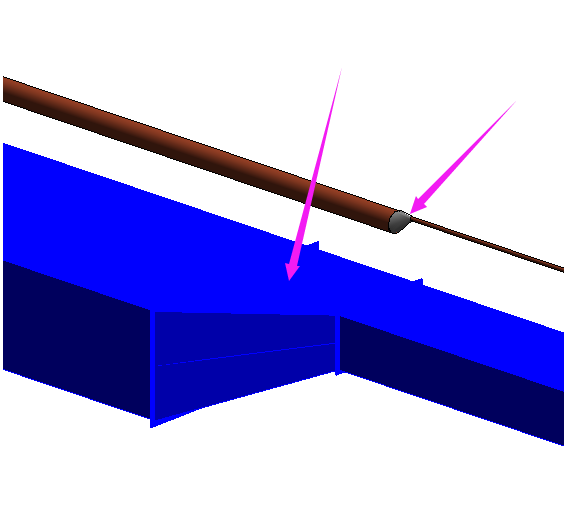

項目中我們經常會遇不同管徑的管線側面對齊或者頂對齊等情況,當我們在建模過程中如果按照Revit默認的變徑方式,管線將會以中心線作為基準,那我們畫出的管線就是以中心對齊的方式體現的,那么我們如何對已有的風管和管道進行調整呢?我們就要用到對正編輯。
在項目中我們經常會遇不同管徑的管線側面對齊或者頂對齊等情況,當我們在建模過程中如果按照Revit默認的變徑方式,管線將會以中心線作為基準,那我們畫出的管線就是以中心對齊的方式體現的,那么我們如何對已有的風管和管道進行調整呢?我們就要用到對正編輯器命令:

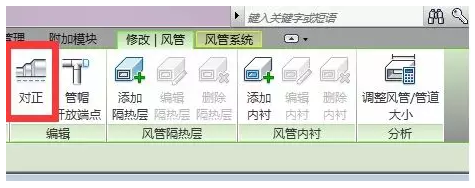

1.當框選或者TAB選中所需要修改的管線時,在選項卡中就會出現“對正”命令。

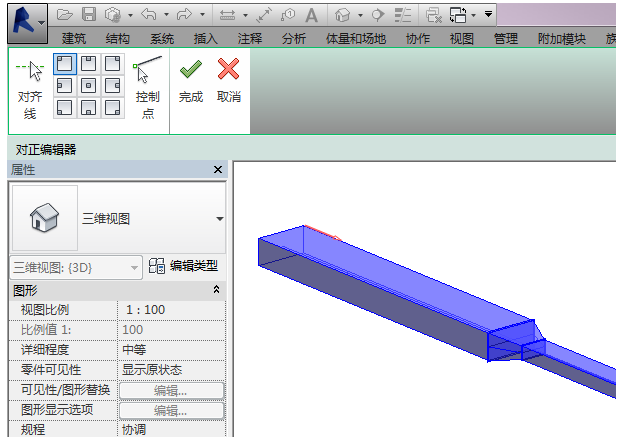

2.點擊“對正”命令,利用對齊線命令切換對齊位置、九宮格設置對齊方式和控制點命令切換對齊基準(點擊命令是在大管和小管間切換)

3.用此方法可以對我們已完成的管道和風管進行調整
