本文主要說明如何打通CAD平面圖中的墻體。
1. 確定打通的位置
首先，需要在CAD平面圖上確定打通墻體的位置?？梢允褂肅AD軟件的測量工具來確定需要打通的墻體的長度和寬度。將打通的位置用直線或矩形標注出來，方便后續操作。

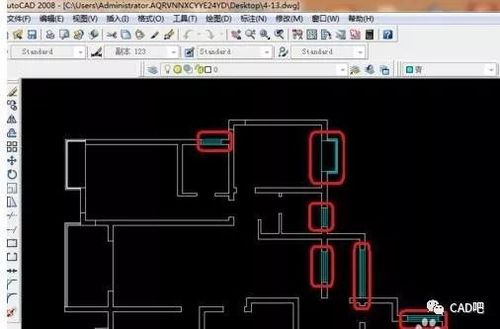

2. 使用CAD工具打通墻體
在CAD軟件中，有多種工具可以用來打通墻體。常用的工具包括修剪工具、矩形工具和線段工具。
使用修剪工具時，首先選擇修剪工具，然后在CAD平面圖上選擇需要打通的墻體。根據需要打通的位置和大小，可以選擇不同的修剪方式。可以選擇直接修剪墻體，將墻體切割成兩個部分；也可以使用延伸修剪方式，將墻體延伸并刪除一部分。
使用矩形工具時，可以先畫一個和需要打通的墻體相同大小的矩形，然后選擇該矩形和墻體，使用修剪工具將墻體修剪成矩形的形狀。
如果需要打通的墻體是直線的，可以使用線段工具直接在墻體上畫出需要打通的線段，并刪除這段線段所對應的墻體。
3. 添加標記和尺寸
在打通墻體后，為了方便后續的施工和設計，可以在CAD平面圖上添加標記和尺寸。這樣可以清楚地標示出打通墻體的位置、大小和距離。
可以使用CAD軟件中的標注工具，在打通的墻體上添加文字或箭頭，標明墻體的名稱和打通的尺寸。也可以使用尺寸工具測量打通墻體的長度和寬度。
4. 調整其他元素
在打通墻體后，可能需要對其他元素進行調整，以適應新的布局。比如，如果打通墻體后需要重新安排房間中的家具和設備，可以使用CAD軟件中的移動和復制工具來調整它們的位置。必要時，也可以添加新的元素，如柱子或梁，來支撐打通后的結構。
5. 導出和保存
完成CAD平面圖中墻體的打通后，記得及時導出并保存文件?？梢赃x擇常見的CAD文件格式，如DWG或DXF，以方便后續的使用和共享。
總之，通過以上步驟，可以在CAD平面圖中打通墻體，并添加標記和尺寸，調整其他元素，最后導出和保存文件。這樣可以方便進行布局和設計的調整，并為后續的施工提供參考。
