相信各位BIMer肯定接觸過Revit軟件，不管你是在哪個平臺下的工作，Revit還是耳熟能詳的，這是一個入門門檻適當，市場占有率極高的BIM建模軟件，但是一個軟件不可能是完美的，不管是它的工作模式還是成果表達，肯定都會有缺陷，Revit也是如此的，經過公眾號平臺的數據分析，我發現目前主要有兩個出現頻率比較高的暖通建模問題時常困擾大家。一個是冷媒管系統的創建，另外一個是地暖盤管的創建，還有一個經常出現的問題就是噴淋系統太卡電腦。
01、第一個冷媒管道系統

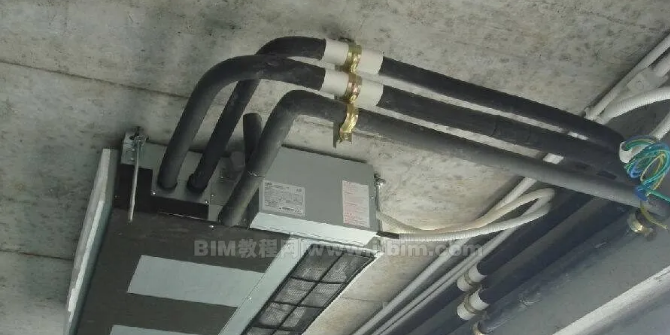

首先大家應該先了解冷媒管系統的組成，一般是氣管、液管和分歧管組成，這三者的材質一般都是銅，扮演的角色和“水系統”空調系統中的供回水管和三通是一樣的。但是，由于銅管的延展性比較好，在施工過程中通常會把氣管、液管、加保溫套管后固定。
那么問題來了，我們建模是為了什么？主要還是兩個需求，一個是看設備安裝的合理性，還有就是算量的需要。在入戶后，由于銅管的靈活性比較好，所以這里首先需要考慮多聯機室內機的安裝位置合理性，如果室內機安裝的沒有問題，那么銅管一般不會有問題，只要不是硬碰撞和腦殘布局，一般都能安裝。接下來說算量，由于多聯機不同廠家對冷量和配管的參數可能不一致，算量建議大家使用其他軟件來算量，比如天正暖通、鴻業等，與其花一天時間建模算量，不如花半天時間來用專業的軟件來算。
02、地暖盤管

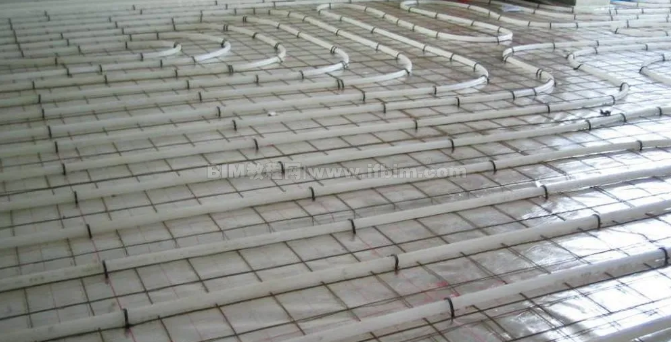

地暖盤管的問題基本和前面冷媒管系統的是一樣的，第一，地暖盤管建模真的沒有意義，第二，算量用CAD，只需要輕輕一點，量也就出來了，無非長度！當然了，也有一種地暖盤管需要建模的情況，那就是甲方爸爸給了很多很多錢~~~~~~~~~~。不要覺得有模型才高端，適合工作、適合應用的才是大家需要的！
03、第三個，噴淋系統

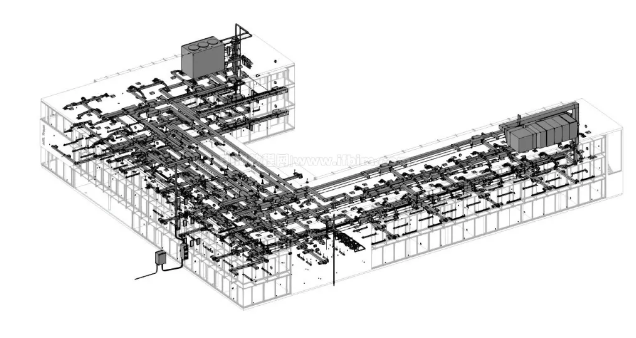

噴淋系統是我們在機電建模中經常會設計的一個系統，但是會有一個情況——噴淋系統建模完成后通常會很卡。其實噴淋系統在主管道部分模型的量也不是很大，但是在支管噴頭的部分，模型的量會成倍增長。很多人都會抱怨電腦配置不好，這里給大家提個醒，不管你電腦是多好的配置，總有模型能讓你卡。所以我們這里必須做取舍，這里建議大家在做噴淋系統的時候只繪制管徑在50以上的管道，這個管徑在我們做管綜的時候已經完全夠用了，小的管道也可以隨著建筑結構靈活布置，解決了大問題，小問題就可以用其他辦法解決了。
