Revit技巧 | revit公制常規模型創建方法：Revit創建紀念碑族

發布于：2024-11-10 19:20:02

首頁/技術分享/Revit

1198

BIM中文網

文章來源：BIM國際庭院

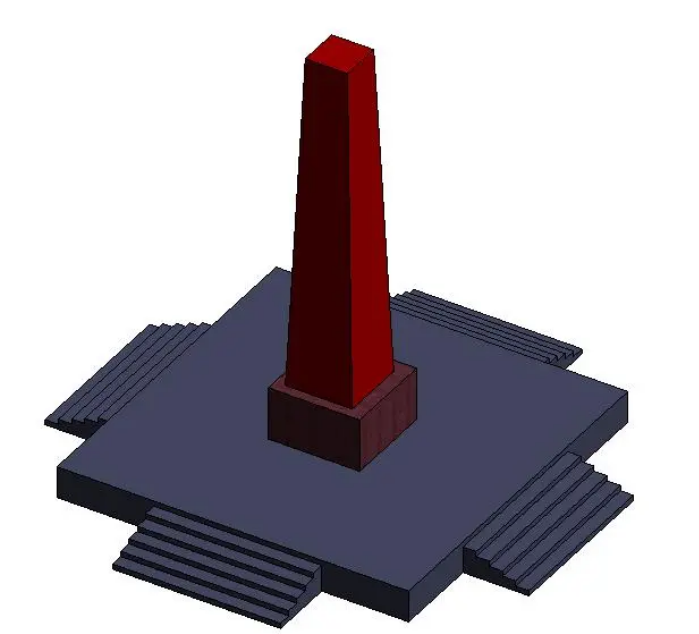

本期將介紹用Revit創建紀念碑。在使用Revit建模時，運用復制命令大家并不陌生，本期在創建族的過程中運用了兩個復制小技巧提升建模速度，快和小編一起去看一看吧!

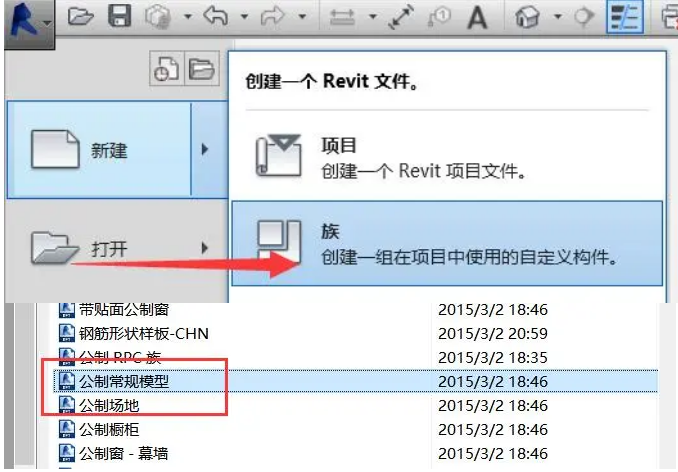

1、新建族—選擇公制常規模型

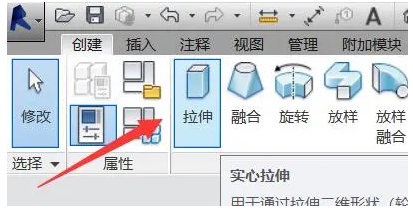

2、創建基礎底部。使用創建面板下的拉伸命令，繪制底部2000*2000的正方形。完成后移動至中點，并設置拉伸終點為1800。（數值僅供參考，可依實際情況而定，下同）

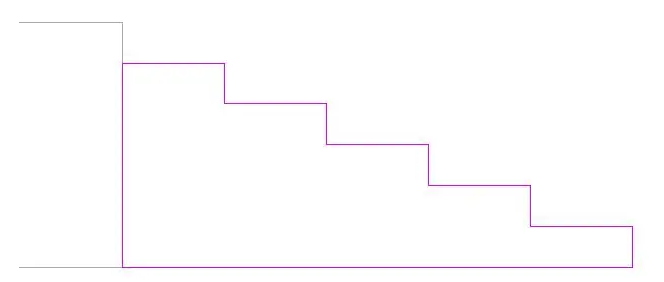

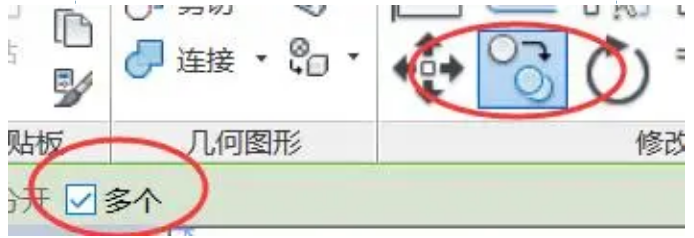

3、繪制樓梯。切換至任意立面，使用拉伸命令，用直線繪制樓梯。技巧是：選用復制命令，點擊多個，可快速復制臺階的階數，之后設置拉伸終點數值，點擊確定。

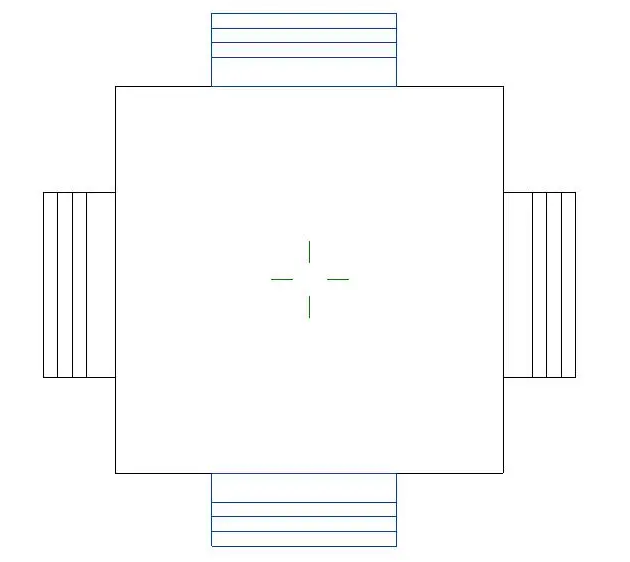

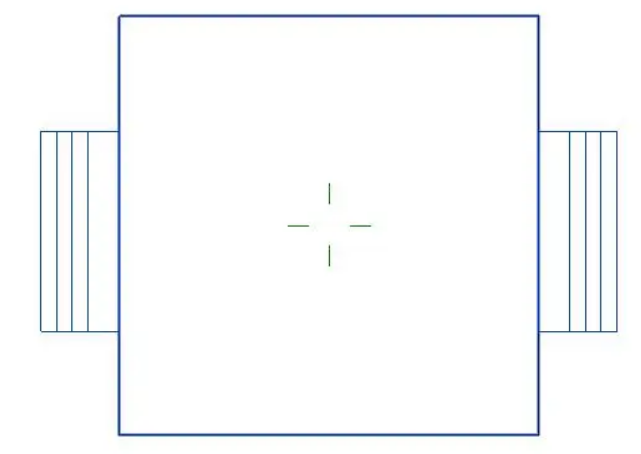

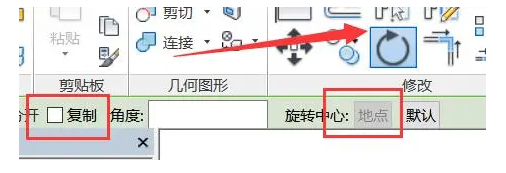

4、繪制圍繞底部周圍的樓梯。選中右側樓梯，使用快捷命令MM（鏡像命令）鏡像出左側樓梯。使用旋轉命令，復制出上下側樓梯，技巧是：使用旋轉命令點擊地點—復制，復制出剩余的樓梯。

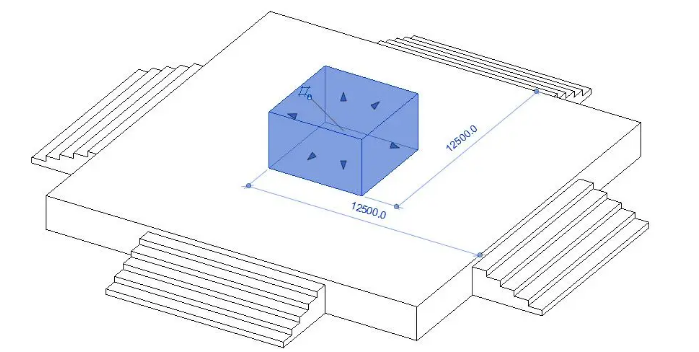

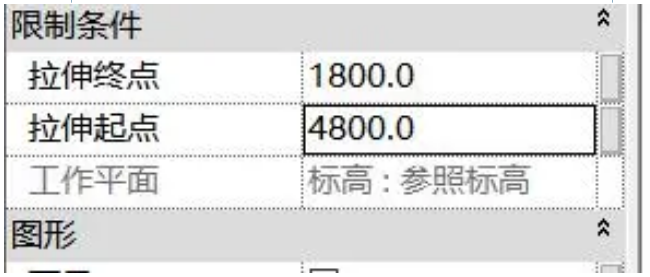

5、繪制底部上方承臺。仍使用拉伸命令，在模型底部上方繪制5000*5000的小正方形，并移動至中心。后修改拉伸終點和起點數值。

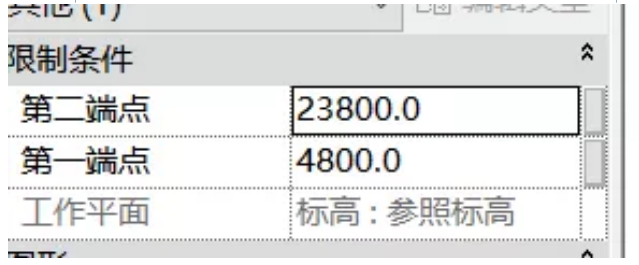

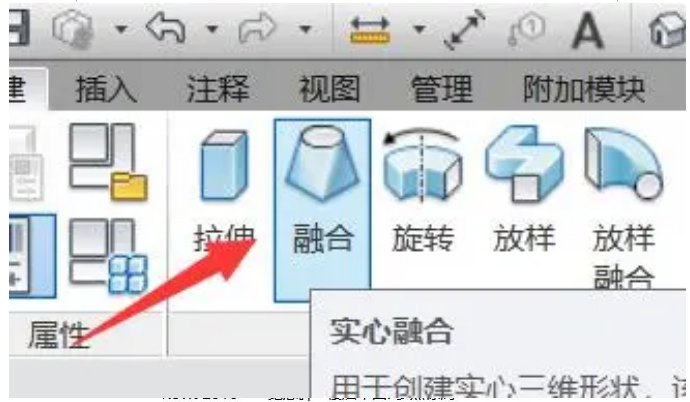

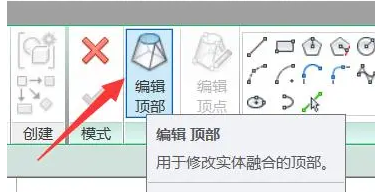

6、繪制紀念碑碑身。點擊創建面板下的融合命令，繪制3800*3800的正方形，點擊編輯頂部，偏移700，設置第一端點和第二端點數值。

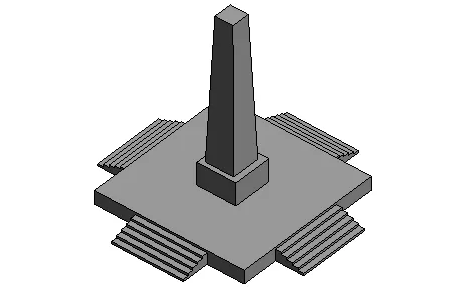

完成！
