Revit族參數類型之結構族參數類型有哪些？

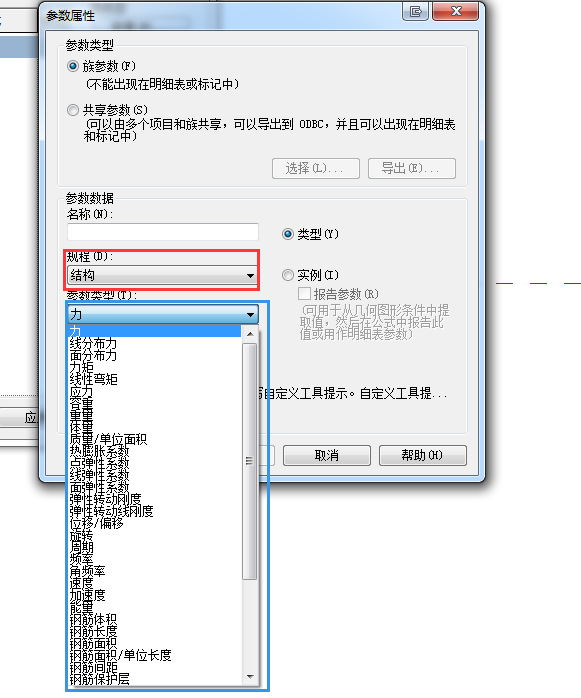

這里的結構族參數是指規程為結構
在參數類型里有哪些參數類型，并且是什么單位？
| 名稱 | 說明 | 單位 |
|---|---|---|
| 力 | 用于定義一個對象對另一對象的作用。 適用于“點荷載”力參數。 | 力 |
| 線性力 | 用于定義單位長度的力強度。 適用于“線荷載”力參數。 | 力/長度 |
| 面積力 | 用于定義單位面積的力強度。 適用于“面荷載”力參數。 | 力/長度^2 |
| 力矩 | 用于定義使對象繞軸旋轉的力的趨勢。 在數學上，力矩被定義為杠桿臂距離矢量與力矢量的叉積。 適用于“點荷載”力矩參數。 | 力*長度 |
| 線性力矩 | 用于定義單位長度的力矩強度。 適用于“線荷載”力矩參數。 | 力*長度/長度 |
| 應力 | 用于定義作用于相鄰粒子的內部力的物理數量。 在數學上，應力被定義力矢量除以面積。 | 力/長度^2 |
| 單位重量 | 用于定義對象單位體積的重量。 | 力/長度^3 |
| 重量 | 用于定義地球引力作用于對象上的力。 | 力 |
| 質量 | 用于定義對象中物質的數量。 | 質量 |
| 單位面積的質量 | 用于定義對象表面單位面積的質量密度。 適用于單位面積的樓板質量。 | 質量/長度^2 |
| 熱膨脹系數 | 用于定義對象長度尺寸隨溫度變化而變化的特性。 對于線性圖元，將其計算為單位長度的材質膨脹程度除以溫度變化。 | 1 / 溫度 |
| 點彈性系數 | 用于定義作用于彈性體某一點的力與其結果位移的比例。 適用于“點邊界條件”中的“彈性剛度”參數。 | 力/長度 |
| 線彈性系數 | 用于定義作用于彈性體某一直線的力與其結果位移的比例。 適用于“線邊界條件”中的“彈性剛度”參數。 | 力/長度^2 |
| 面彈性系數 | 用于定義作用于彈性體某一區域的力與其結果位移的比例。 適用于“面邊界條件”中的“彈性剛度”參數。 | 力/長度^3 |
| 轉動點彈性系數 | 用于定義作用于彈性體某一點的力與其結果位移的力矩比例。 適用于“點邊界條件”中的“彈性剛度”參數。 | 力*長度/角度 |
| 轉動線彈性系數 | 用于定義作用于彈性體某一直線的力與其結果位移的力矩比例。 適用于“線邊界條件”中的“彈性剛度”參數。 | 力*長度/角度/長度 |
| 位移/偏移 | 用于定義對象運動起點和終點之間的線性距離。 | 長度 |
| 旋轉 | 用于定義旋轉的圓弧距離。 | 角度 |
| 周期 | 用于測量重復操作單個循環的持續時間。 | 時間 |
| 頻率 | 用于測量單位時間內重復操作的循環次數。 | 1/時間 |
| 角頻率 | 用于定義單位時間內波運行的速率或圓弧距離。 | 2*Pi/時間 |
| 速度 | 用于定義對象位置隨時間變化的比率。 在數學上，速度被定義為距離除以時間。 | 長度/時間 |
| 加速度 | 用于定義對象位置隨其速度變化的比率。 在數學上，速度被定義為速度除以時間。 | 長度/時間^2 |
| 能量 | 用于定義置換對象所需力的大小。 | 力*長度 |
| 鋼筋體積 | 用于定義對象中假定的鋼筋總體積。 | 長度^2 |
| 鋼筋長度 | 用于定義對象中假定的鋼筋總長度。 | 長度 |
| 鋼筋面積 | 用于定義對象中假定的鋼筋總面積。 | 長度^3 |
| 單位長度的鋼筋面積 | 用于定義對象中單位長度樓板橫截面假定的鋼筋總面積。 | 長度^2/長度 |
| 鋼筋間距 | 用于定義對象中鋼筋之間的假定間距。 | 長度 |
| 鋼筋保護層 | 用于定義鋼筋與其主體外表面之間的假定距離。 | 長度 |
| 鋼筋直徑 | 用于定義用于加固對象的鋼筋假定直徑。 | 長度 |
| 裂痕寬度 | 用于定義增強對象中可接受的假定裂痕寬度。 | 長度 |
| 剖面尺寸 | 用于定義框架圖元橫截面的線性尺寸。 | 長度 |
| 剖面屬性 | 用于定義框架圖元橫截面的詳圖尺寸。 | 長度 |
| 剖面面積 | 用于定義框架圖元橫截面的面積。 | 長度^2 |
| 剖面模量 | 用于定義框架圖元橫截面的應力和應變之間的幾何比例。 在數學上，它是框架圖元剖面慣性矩除以從剖面重心到外部邊緣的尺寸。 | 長度^3 |
| 慣性矩 | 用于定義剛體的質量屬性，該屬性用于確定繞軸旋轉時角加速度所需的力矩。 適用于框架圖元上的剖面屬性。 | 長度^4 |
| 翹曲常數 | 用于定義計算翹曲應力的常數。 | 長度^6 |
| 單位長度質量 | 用于定義框架圖元對象的線性質量密度。 | 質量/長度 |
| 單位長度重量 | 用于定義框架圖元對象的線性重量。 | 力/長度 |
| 單位長度表面積 | 用于定義對象的線性表面面積。 適用于單位長度框架圖元的繪圖表面。 | 長度^2/長度 |
