Revit軟件中點擊軸網，選項卡顯示“影響范圍”這有何作用？

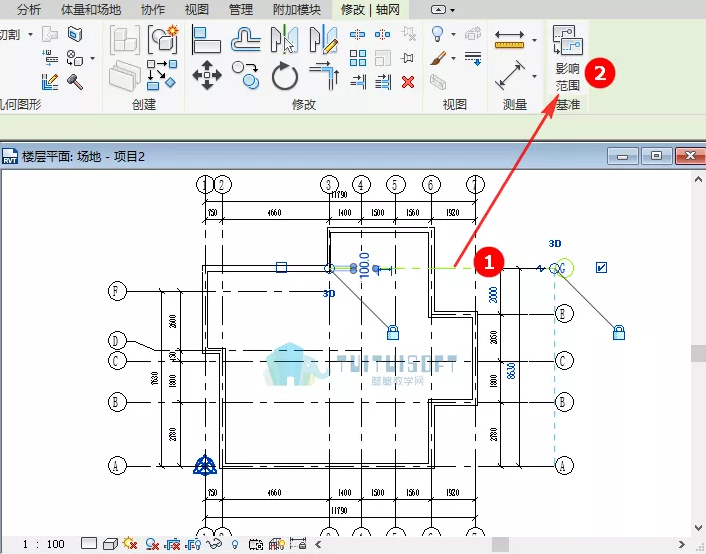

鼠標點擊軸網→跳轉出影響范圍（用于將基準圖元的范圍和外觀復制到平行視圖）。

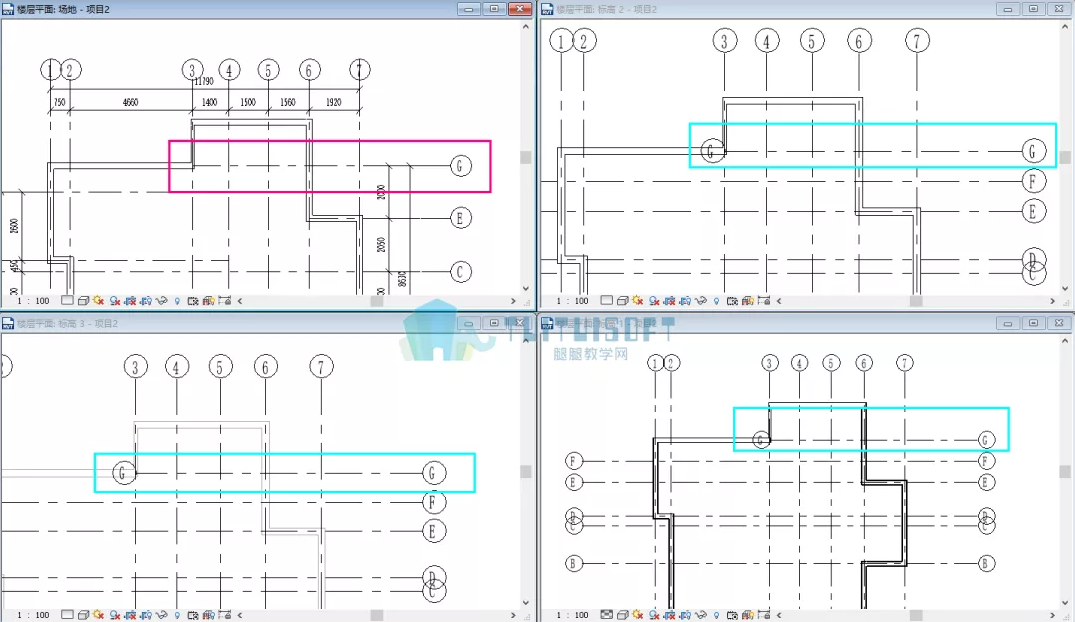

接下來我們使用多張視圖測試一下。場地平面的G軸左方向是隱藏的狀態。其他視圖都是沒有隱藏G軸左方向。（如下圖所示）

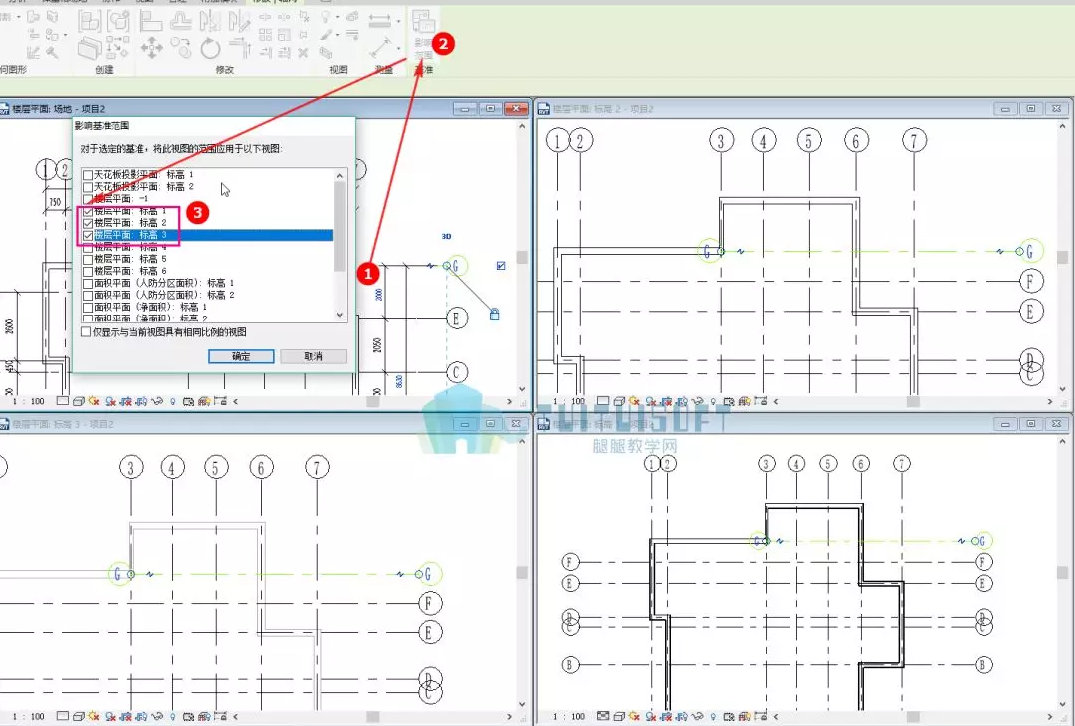

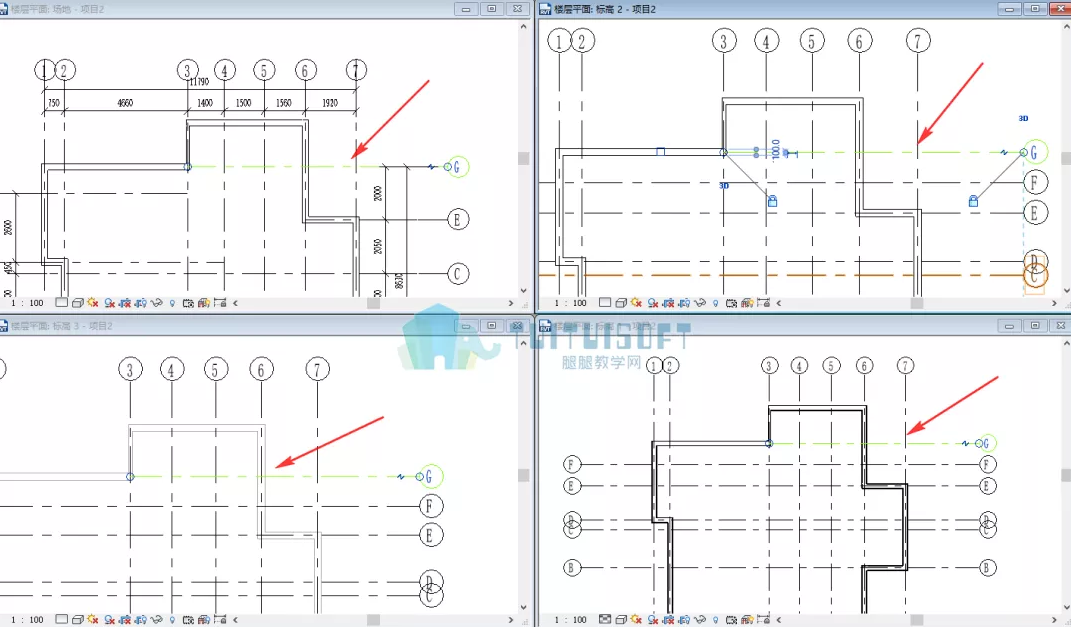

我們通過“影響范圍”，可以將場地G軸隱藏的軸網，同步到其他對應的視圖，使其也隱藏。（如下圖所示）
除了點擊軸網會跳轉出影響范圍，在里面視圖當中的標高也是可以影響范圍的，但有一些區別，就是南立面只能與北立面進行同步、西立面只能與東立面進行同步！
