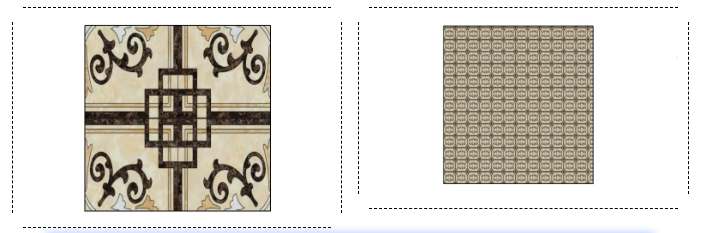

有時候,我們在給材質添加貼圖時,所想要的效果是圖案平鋪于構件上(如圖一),但往往會出現多個圖案重復平鋪的情況(如圖二)。造成這種情況的原因是貼圖尺寸與構建尺寸不一致,所以我們需要修改貼圖尺寸使其與構件相同使其等比例貼合于構件表面上。

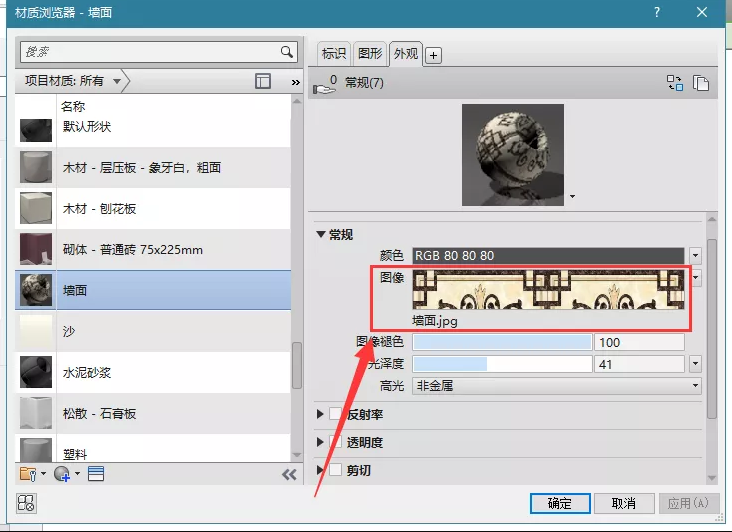

1.選擇材質→外觀→圖像。

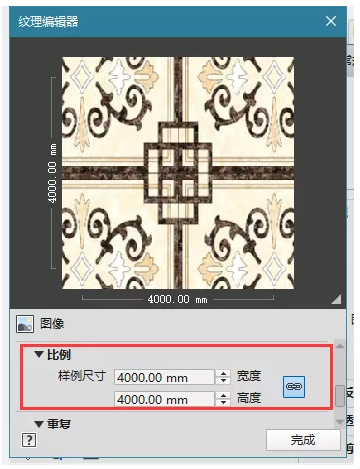

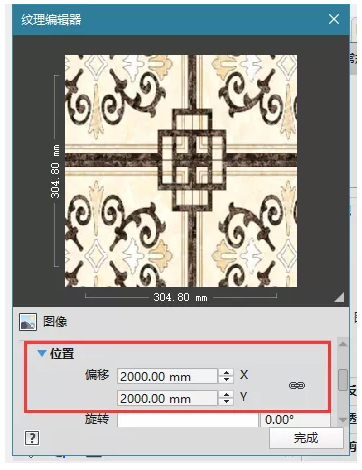

2.在彈出的窗口中,修改位置下的X,Y的偏移數值,尺寸為構件長寬尺寸的一半。修改比例下的樣例尺寸的高度和寬度,數值同構件尺寸相同。


最終效果
