現象：模型表面顯示出不均勻的著色、模糊的圖形、三角圖形或其他圖形。 在進行動態觀察或縮放視圖時，表面出現閃爍。

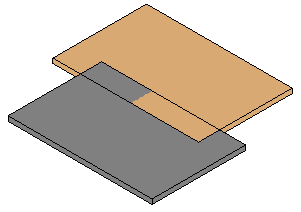

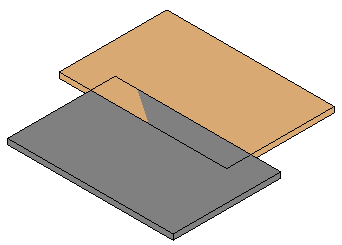

例如，在這些樓層重疊的地方，當您放大和縮小視圖時，顏色會發生改變。
您可能會在以下情況中遇到這些效果：
當有圖案或有色表面發生重疊時
當面的顏色不同時，例如在視覺樣式為“著色”、“真實”或“一致的顏色”的視圖中
當在視覺樣式為“隱藏線”的視圖中選擇圖元時
當兩個樓板或兩面墻建模在彼此的頂部時
當墻和樓板共享一個面時
模型表面閃爍最有可能出現在動態觀察時，或在對視覺樣式為“著色”、“真實”或“一致的顏色”的視圖進行縮放時。
問題：當同一平面中建模的兩個表面（即共面表面）具有不同的顏色或圖案時，會發生此問題。 軟件無法確定將哪個表面繪制在頂層，因此它會同時繪制兩個表面，從而導致生成不需要的圖形雜點。
解決方案：嘗試下列操作之一：
使用“連接幾何圖形”工具將幾何圖形合并為一個圖元。
調整樓板草圖，使邊與墻不共面。
調整墻幾何圖形，使墻不共面。 例如，如果兩個平面發生重疊，就讓它們彼此之間偏移一點點。
