在實際項目建模中，很多時候需要創建異性構造模型，例如弧形坡道貼面。下面來進行簡單講解如何給弧形坡道添加貼面。
01、打開Revit，隨意繪制一個高度為2米的弧形坡道，如圖所示。

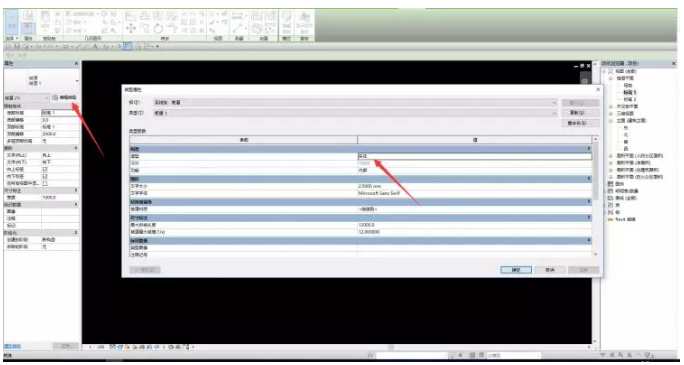

將坡道的類型改為實體，如圖所示

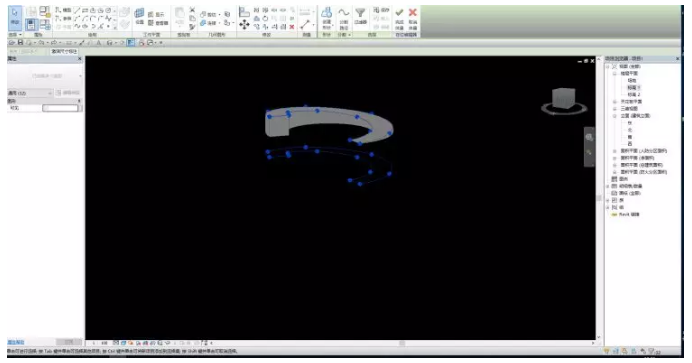

02、選擇內建體量命令，用樣條曲線命令沿著坡道頂部的輪廓繪制一圈，如圖所示。
注意：選擇樣條曲線命令時，要選擇右邊的在面上繪制，坡道左右兩邊的點盡量保持一致，每一邊繪制完成之后退出樣條曲線命令，然后重新繪制其他邊。
03、將繪制的輪廓往下創建一個，保證輪廓完全低于坡道底部。
04、選擇上下兩個輪廓，生成實體形狀，如圖所示。

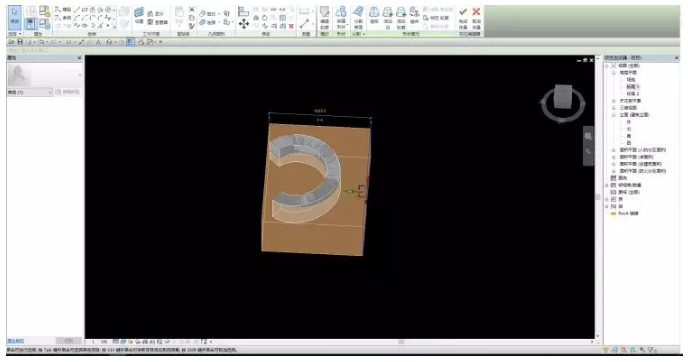

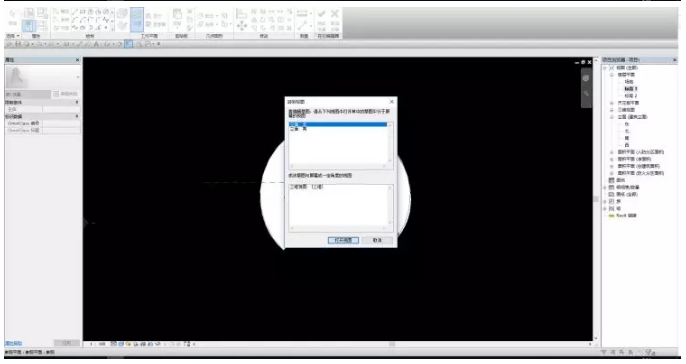

05、然后在平面里繪制一個參照平面，用來跳轉到立面。繪制一個輪廓，創建空心形狀，用來剪切之前創建好的體量，如圖所示。
06、拖動創建空心體量的一個面，確保能夠完全剪切坡道底部的體量，點擊完成體量，如圖所示。
07、然后選擇體量和場地選項卡下面的墻命令，拾取坡道左右兩邊的體量，如圖所示。
注意：拾取兩邊體量的時候，墻體可能會生成到坡道內，只需修改墻的定位線即可，這樣弧形坡道的貼面就完成了。
意義：通過學習上述文章，可以了解到利用體量來創建異形構造的模型，大家靈活運用，可以給建模帶來很多便利。
