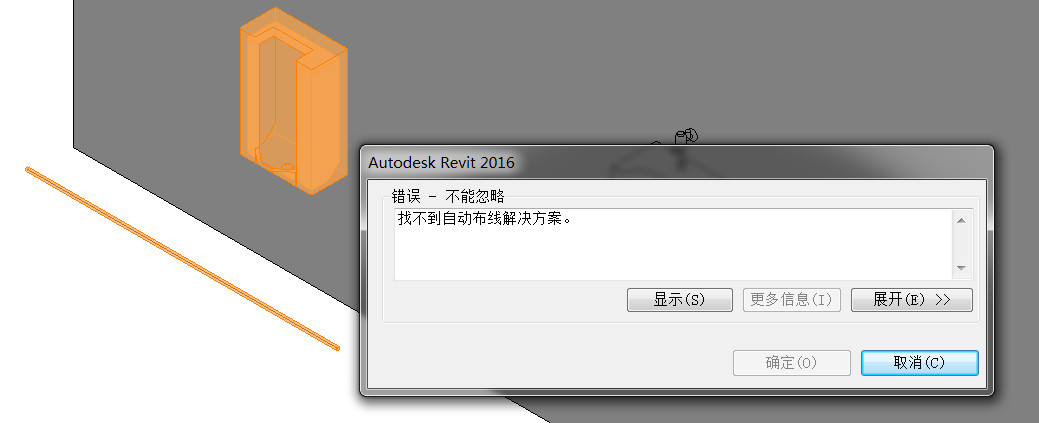

很多時候，在我們繪制管道與衛生器具連接的時候，都會提示找不到自動解決方案，那么我們應該這樣解決呢？用什么方法去解決呢？
首先，先檢查衛生器具，查看衛生器具的連接口是在哪個方向，要是連接口是上下的，有可能是你管道位置放置與衛生器具一樣高度，而沒有辦法生產連接，如圖所示：

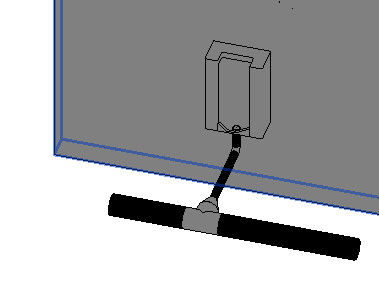

那就要調整管道的高度，或者先繪制一段管道，在手動連接。如圖所示：

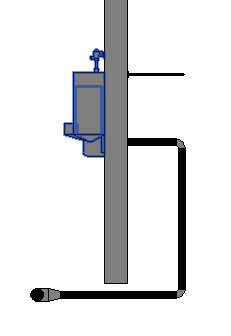

如果衛生器具是連接口是向后的，剛好管道在衛生區間前面，這種情況就要先繪制一段管道，然后手動連接。如圖所示：
只要找到問題所在，一切問題都是可以解決的。
