我們介紹了很多視圖范圍和底圖的設置技巧與區別，但有的時候仍然感覺相見恨晚，當明白了這些屬性設置的作用與區別時，項目已經建到一半了！那如何快速地對已有視圖進行批量的修改呢，今天讓我們一起看一下。
1.創建視圖范圍樣板

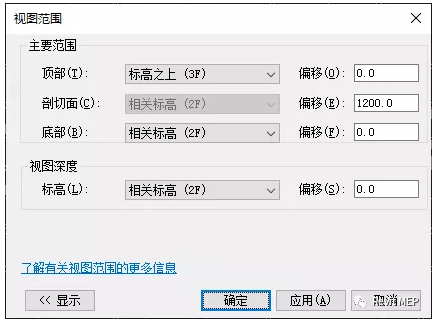

首先我們打開一個平面視圖，將視圖范圍修改到我們希望的范圍
例如：2層頂部可設置為標高之上3F，底部設為相關標高：

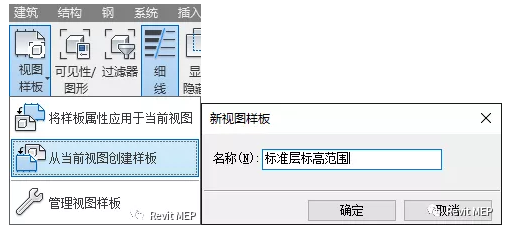

然后在“視圖”>“圖形”>“視圖樣板”>點擊“從當前視圖創建樣板”
設置一個視圖樣板名稱：

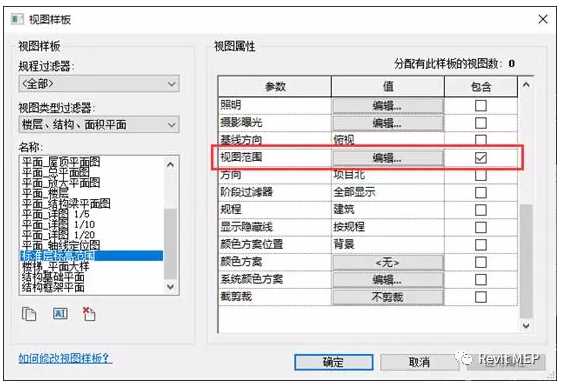

取消勾選不希望復制的參數，避免造成不必要的影響！
2.批量修改視圖范圍
在項目瀏覽器中選中需要修改視圖范圍的平面視圖名稱；
右鍵“應用視圖樣板”：

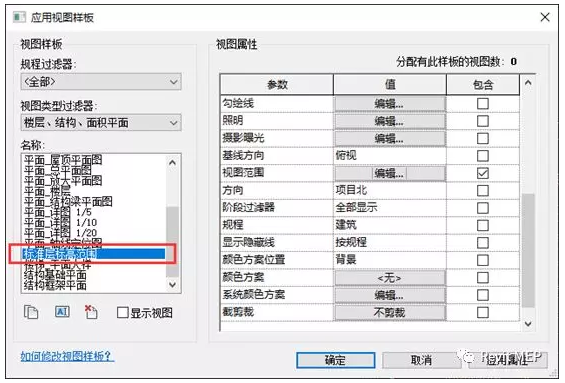

選擇我們剛才創建的樣板，然后點擊確定或者應用：

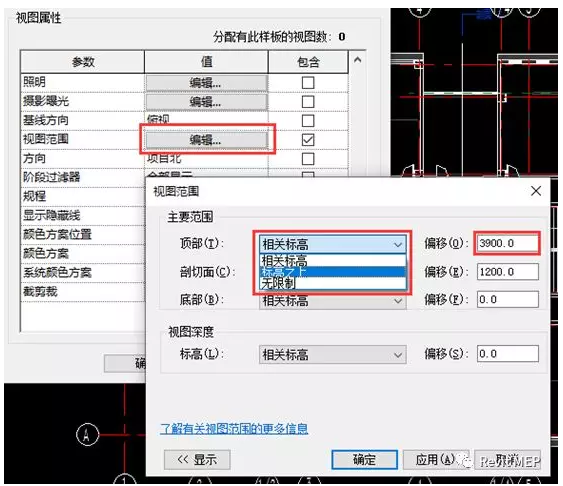

注意：此時我們同樣可以修改視圖范圍，點擊以后會發現頂部范圍被改為了“相關標高”而不是“標高之上”，偏移值被換算成了3900的層高而不是0，如果層高不一樣的情況下會不正確，我們應當手動改回來：

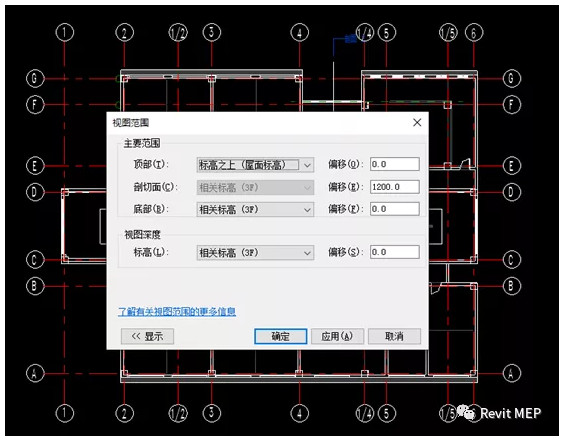

此時打開3F的視圖范圍，我們可以看到正確生效了！
