若要創建線性幕墻，請添加建筑墻并從“類型選擇器”中選擇一種幕墻類型。
打開樓層平面視圖或三維視圖。
單擊
（墻:建筑）。“建筑”選項卡
“構建”面板 “墻”下拉列表 （墻:建筑）“結構”選項卡
“結構”面板 “墻”下拉列表 （墻:建筑）從“類型選擇器”下拉列表中，選擇一種幕墻類型。
要創建具有自動水平和垂直幕墻網格的墻，請指定墻類型的“垂直布局”和“水平布局”屬性。
有關詳細信息，請參見關于類型從動幕墻圖元布局。
注意： 無法在繪制墻之后移動自動幕墻網格，除非使這些網格“不相關”。 要執行此操作，請選擇一個幕墻網格，然后在“屬性”選項板中的“其他”下，選擇“不相關”作為“類型關聯”。 此外，也可以選擇網格，然后單擊顯示的鎖形標志。 如果自動網格是不相關的，則當您使用幕墻的類型屬性調整墻的尺寸或修改網格布局時，其位置保持固定。使用此參數，可以在創建等網格間距之后調整某些網格的位置。 如果已將網格放置在幕墻上，則它將不參加網格布局計算。
使用以下方法之一創建墻：
要退出“墻”工具，請按Ese鍵兩次。
繪制墻：默認情況下，線是活動的。（如果不是活動的，請單擊“修改 | 放置墻”選項卡
“繪制”面板
（線），或者選擇其他繪制工具。） 請參見繪制。當繪制墻時，可以利用關聯尺寸標注功能，通過在鍵盤上輸入值來快速設置其長度。 請參見使用關聯尺寸標注。
如果要圍繞定位線翻轉墻的方向，請在繪制墻時按空格鍵。 此操作適用于所有墻體繪制工具，例如矩形、圓和三點弧。
拾取線 (
)：選擇現有的線。線可以是模型線或圖元（例如屋頂、幕墻嵌板和其他墻）的邊緣。拾取面 (
)：選擇體量面或常規模型面。 可以將常規模型創建為內建模型或基于族文件的模型。 請參見從體量面創建墻。提示： 要高亮顯示體量或常規模型上的所有垂直面，請按Tab鍵。 單擊以同時在每個高亮顯示的面上放置墻。
要修改嵌板類型，請執行下列操作：
打開可以看到幕墻嵌板的立面或視圖。
選擇一個嵌板。
將光標移動到嵌板邊緣上方，并按Tab鍵，直到選中該嵌板為止。 查看狀態欄中的信息，然后單擊以選中該信息。
從類型選擇器下拉列表中，選擇合適的幕墻類型。
如果您繪制了不帶自動網格的幕墻（關于類型從動幕墻圖元布局），則可以手動添加網格。請參見添加幕墻網格。
根據設計的需要，為網格添加豎梃。
請參見在幕墻網格上放置豎梃。
在哪里？

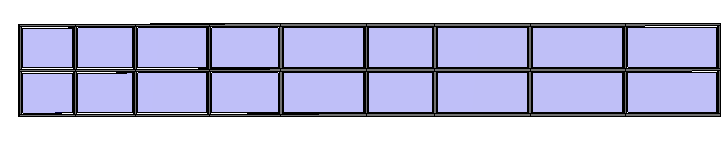

完成的幕墻
