    文章來源：華幕BIM

    Revit中在剖面視圖測量風管、管道的底高度。在Revit中調整管綜的時候經常需要在剖面視圖中進行操作，但是在原本的剖面設置中無法測量各種管道的頂和底高度，這樣就降低了調整管道的效率，所以通過簡單的設置達到測量各種管道高度的目的，有助于提高工作效率。

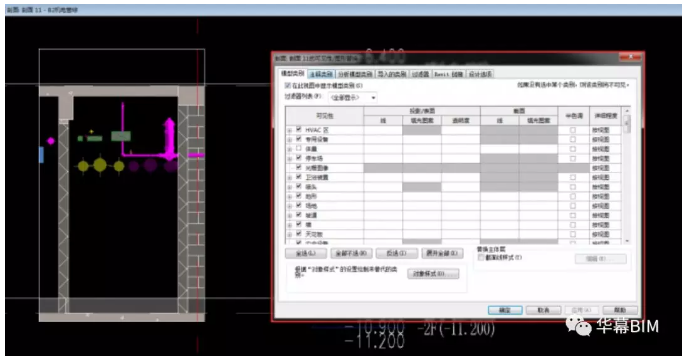

    1.進入剖面視圖，打開“可見性/圖形替換”設置(vv可見性)，如下圖。

    2.選擇管道、風管、橋架的下拉選項，并取消勾選管道、風管、橋架的升降選項，如下圖。

    3.鼠標移到要測量的管道底或頂?shù)奈恢茫聪骆I盤的TAB鍵，將選擇的點從管道中心點移至管道頂點或者底點，單擊鼠標，在將鼠標移至地板邊線，單擊鼠標，即可測量管道頂或底距地面的高度。其他管道直接選取上下邊線即可測量，如下圖。

    調整管綜在剖面圖中可以微調管道為了在模型中放置支吊架，而支吊架一般需要底平，這個時候就可以用上述的操作進行底平的操作。

    Revit中如何繪制斜三通

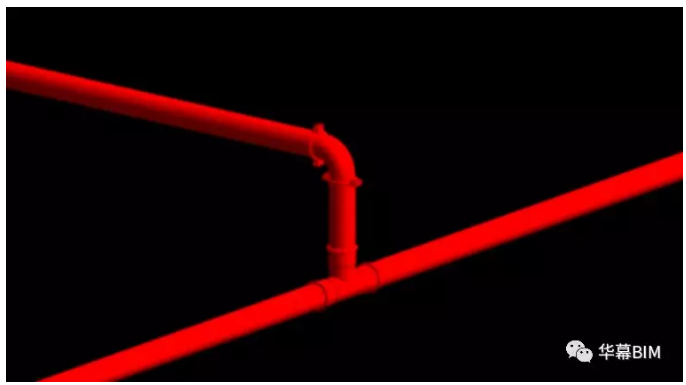

    在Revit軟件中，進行管線調整時經常會因為空間不足，導致不能在豎直方向上以垂直三通相連接，這時可以考慮將三通進行旋轉，再與水平管段連接以降低對豎直方向上距離的要求。

    具體操作如下：

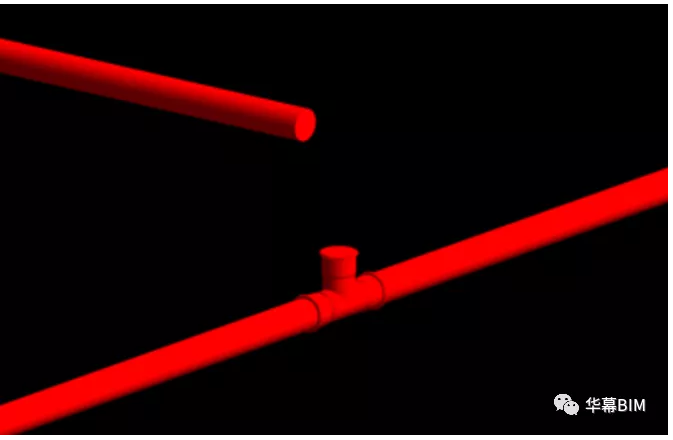

    1.在原有的連接方式上將豎直管段刪除，保留水平管段及三通。如圖

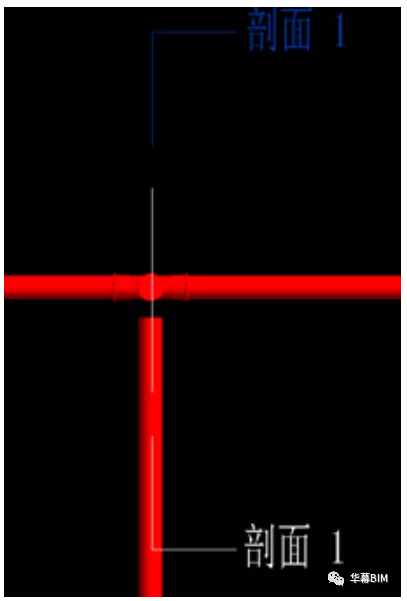

    2.從三維視圖轉化到平面視圖，以垂直于三通所在的水平管道做一個剖面

    3.右擊選中剖面，在彈出的窗口中單擊“轉到視圖”。

    轉到視圖后若只能看見線條，修改最下面一欄中的“詳細程度”，選擇“精細”。再將“視圖樣式”改為“著色”即可。

    4.在剖面視圖中選中三通，在注釋選項卡“修改”中，單擊“旋轉”命令。

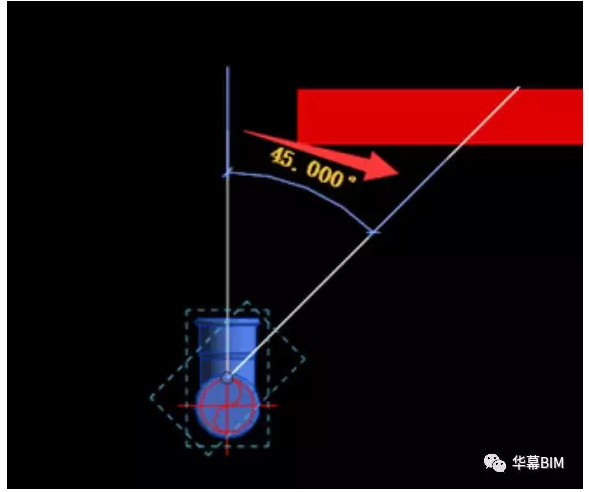

    以豎直方向為起點，單擊確定，向需要連接的水平管段方向滑動鼠標，輸入旋轉的角度，這里旋轉45度為例

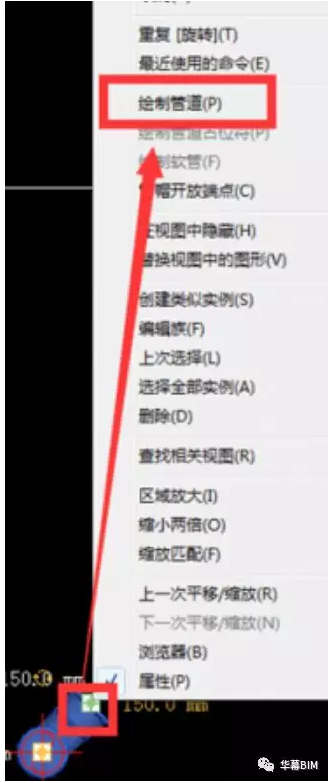

    6.仍然在剖面視圖中，單擊選中三通，在三通上“+”標志處右鍵，選擇繪制管道。

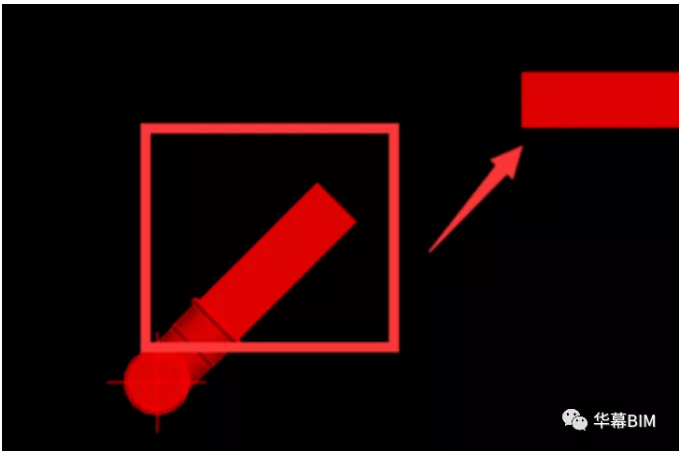

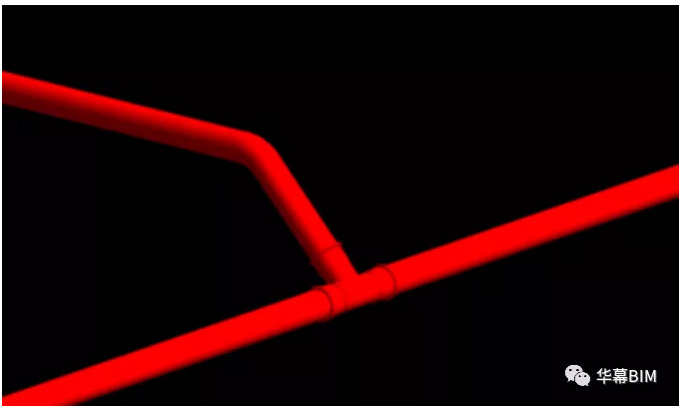

    7.將繪制出的斜管段與水平管段相連接即可(tr修剪),轉到三維視圖即實現斜三通的繪制。
