本文主要討論如何在CAD中根據參照物的縮放比例進行優化。在CAD中，縮放比例是一個非常重要的概念，它決定了繪圖中各個元素的大小與位置關系。通過合理地設置縮放比例，可以使繪圖更加準確、清晰和易于理解。
了解縮放比例的概念
在CAD軟件中，縮放比例是指將繪圖放大或縮小的比例關系。例如，如果將一個繪圖放大2倍，則縮放比例為1:2，即繪圖中的每個元素都會放大2倍。不同的CAD軟件可能采用不同的縮放比例表示方式，例如1:2、1/2、200%等。了解縮放比例的概念及其表示方式是優化繪圖的基礎。
確定參照物
在進行縮放優化之前，首先需要確定一個參照物。參照物是一個對比對象，它的大小和位置是已知的。通過確定一個參照物，可以根據其大小和位置關系來設置合適的縮放比例。一般來說，參照物可以是任意一個繪圖中的元素，例如一個線段、一個圓形或一個矩形等。
測量參照物的實際尺寸
為了設置合適的縮放比例，需要先測量參照物的實際尺寸。可以使用測量工具，例如直尺或卷尺來測量參照物的長度、寬度或直徑等。確保測量的結果準確無誤，以便后續的計算和設置。
計算縮放比例
計算縮放比例的方法根據CAD軟件的不同而有所差異。一般來說，可以通過將參照物的實際尺寸與繪圖中的尺寸進行比較來計算縮放比例。例如，如果參照物的實際尺寸為10mm，而在繪圖中的尺寸為5mm，則縮放比例為1:2，即繪圖中的每個元素都應該放大2倍。
調整縮放比例

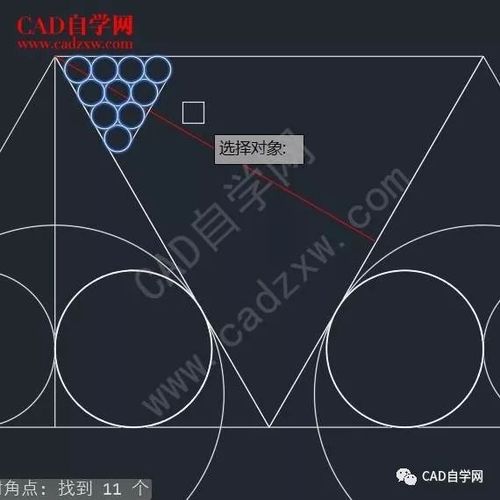

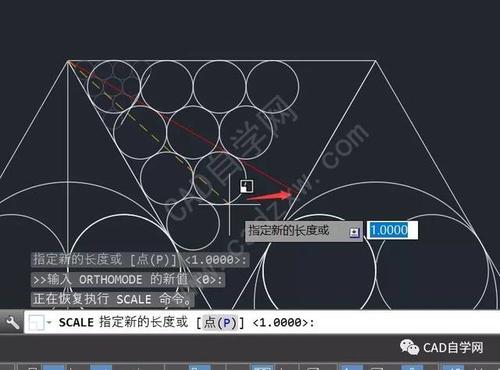

一旦計算出合適的縮放比例，就可以將其應用到CAD軟件中。根據CAD軟件的特點和操作方式的不同，可以通過不同的方法來調整縮放比例。一種常用的方法是使用縮放工具或命令，通過輸入計算出的縮放比例來調整繪圖的大小。
優化繪圖
通過根據參照物的縮放比例進行優化，可以使繪圖更加準確、清晰和易于理解。合理地設置縮放比例可以使繪圖中的元素大小和位置關系更加符合實際，使繪圖更具可讀性。此外，優化繪圖還可以避免由于縮放比例不合適而導致的繪圖誤差和混亂。
總結
通過根據參照物的縮放比例進行優化，可以提高CAD繪圖的準確性和可讀性。了解縮放比例的概念和表示方式，確定參照物，測量參照物的實際尺寸，計算縮放比例，調整縮放比例和優化繪圖是實現這一目標的關鍵步驟。通過合理地設置縮放比例，可以使繪圖更加準確、清晰和易于理解。
